Rollschlitten Umbausatz für den Bosch GTS 635-216 Parallelanschlag
Montageanleitung
Unpräziser Parallelanschlag? Nicht mit uns! Unser speziell entwickelter Rollschlitten für die Bosch GTS 635-216 bringt deinen Sägetisch auf ein neues Level. Mit 9 hochwertigen Kugellagern
läuft der Anschlag leichtgängig und absolut spielfrei – für saubere,
wiederholgenaue Schnitte und maximale Kontrolle bei jedem Projekt.
Leicht
- Innensechskantschlüssel 3mm
- Maulschlüssel/ Stecknuss 10mm
- PH2 und PH3 Schraubendreher
- Splinttreiber und Hammer
Schritt 1: Rollschlitten im Parallelanschlag einsetzen

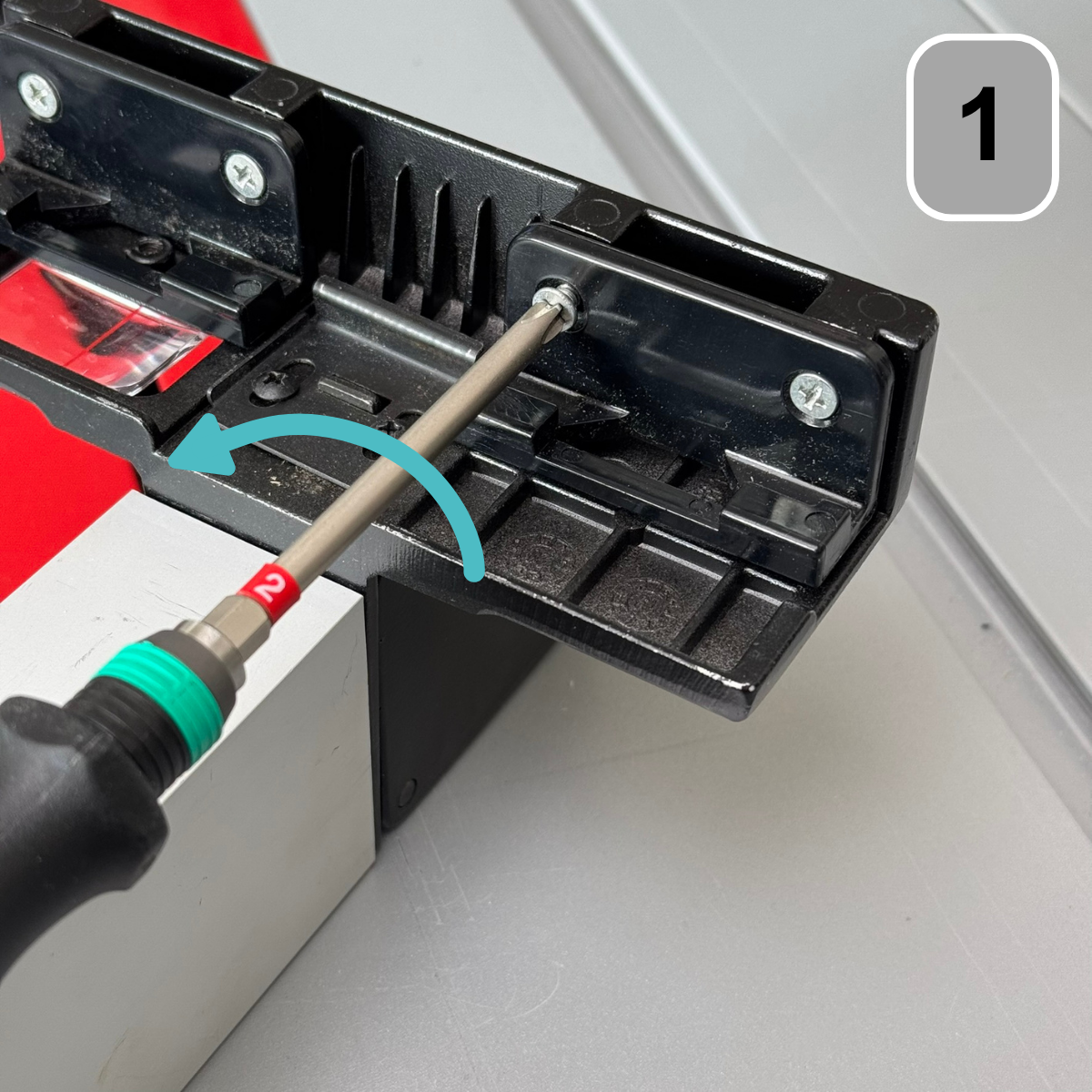

Gleitschuhe mithilfe von einem PH2 Schraubendreher entfernen
Schritt 3: Rollschlitten im Parallelanschlag einsetzen

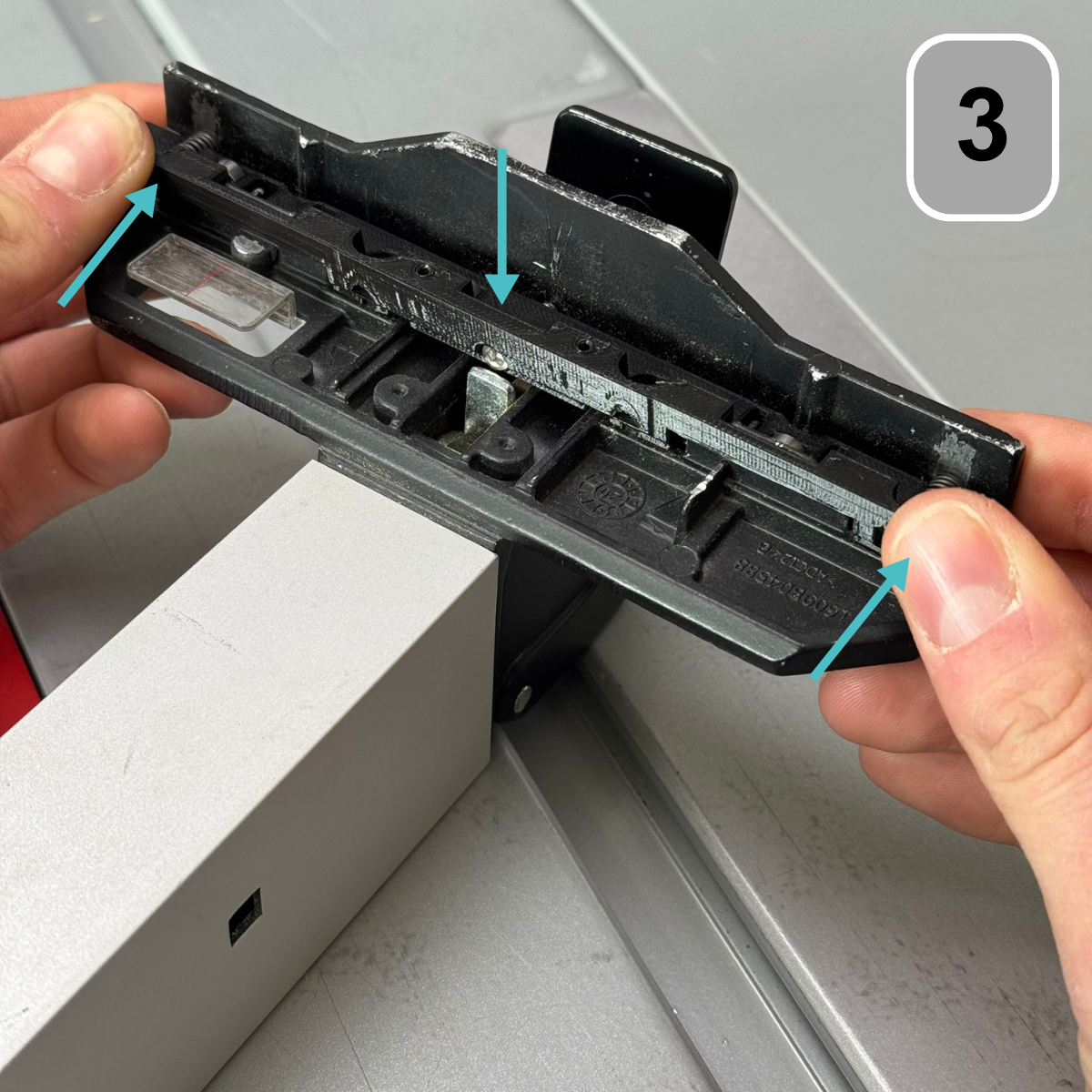

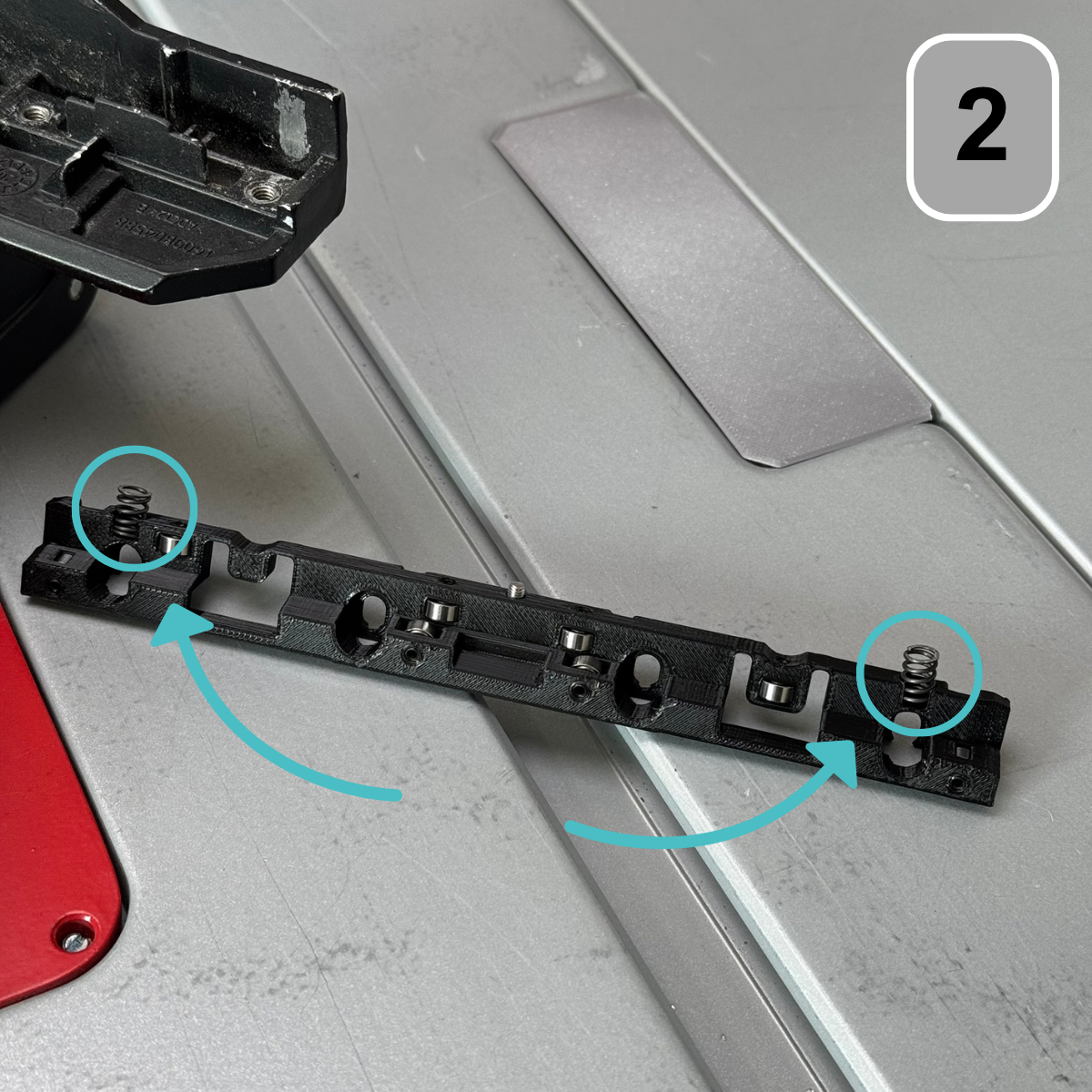

Rollschlitten in den Parallelanschlag einsetzen in dem ein leichter
druck gegen die Federn ausgeübt wird und dann nach unten in Position
einsetzen.
Schritt 3: Demontage Sägeblattabdeckung
Entferne die fünf Schrauben der schwarzen Abdeckung und nimm die Abdeckung heraus.
Schritt 4: Rollschlitten einstellen

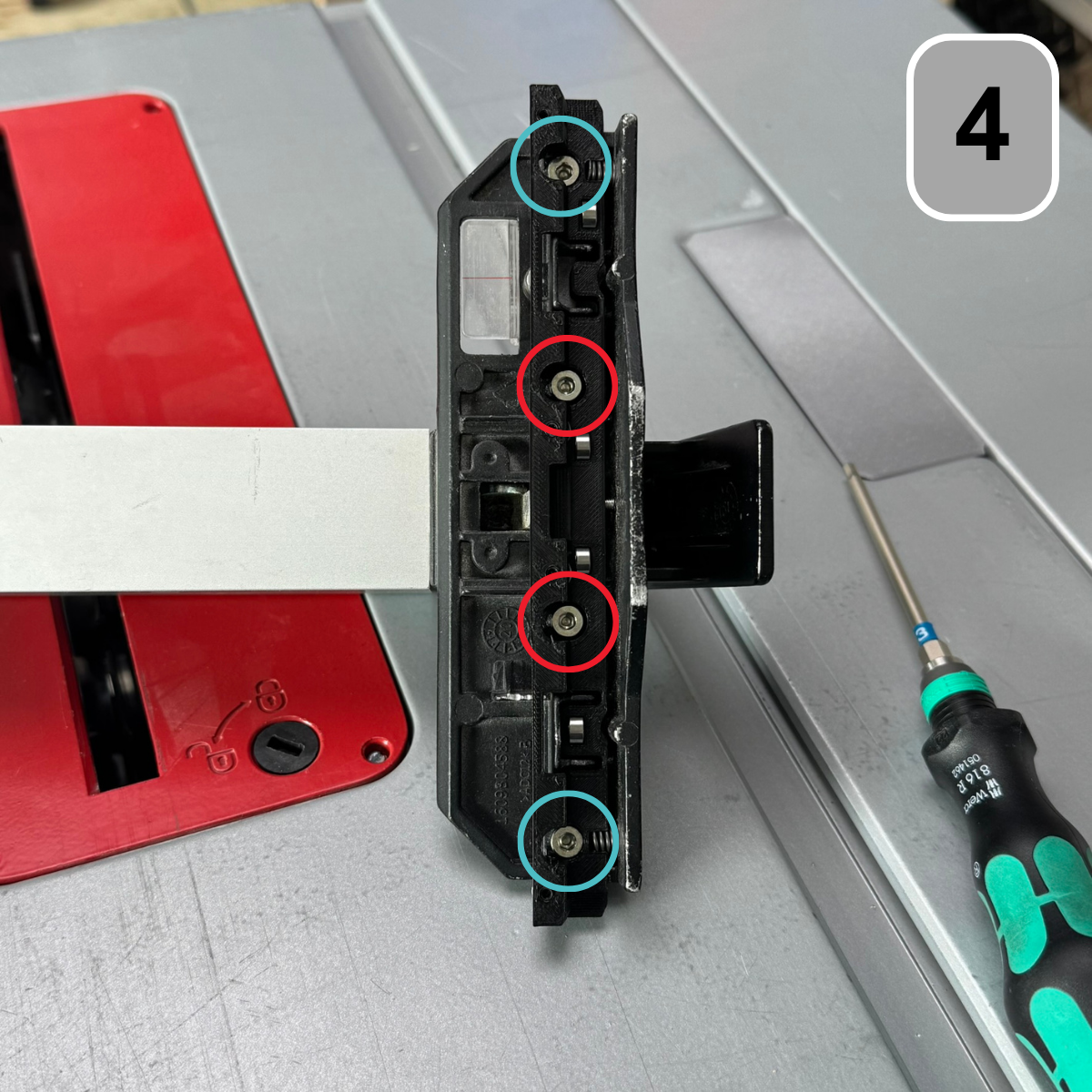

Den Rollschlitten mit den mitgelieferten Schrauben montieren. Dabei ist
es wichtig, dass die zwei sich in der mitte befindlichen schrauben (rot
matkiert) nicht festgezogen werden, sondern nur soweit, dass der kopf
der schraube auf dem Rollschlitten aufliegt. Die äüßeren Schrauben
können fest angezogen werden.
Vorerst keine weiteren Einstellungen am Rollschlitten vornehmen.

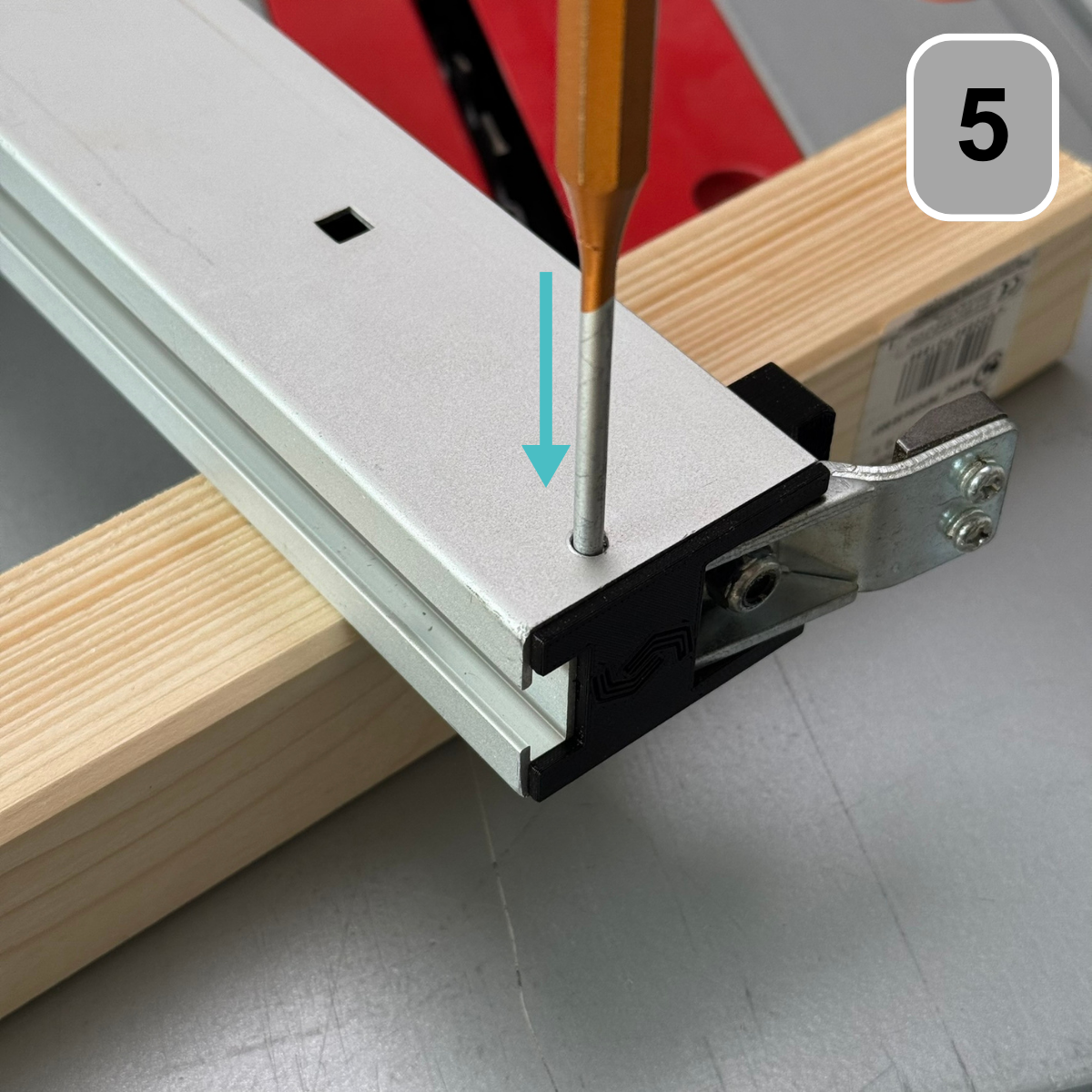

Schritt 5: Montage Mitläufer
Drehe den Parallelanschlag um auf die Rückseite. Nutze den Splinttreiber um die Achse des Klemmhebels zu demontieren.
Schritt 6: Montage Mitläufer

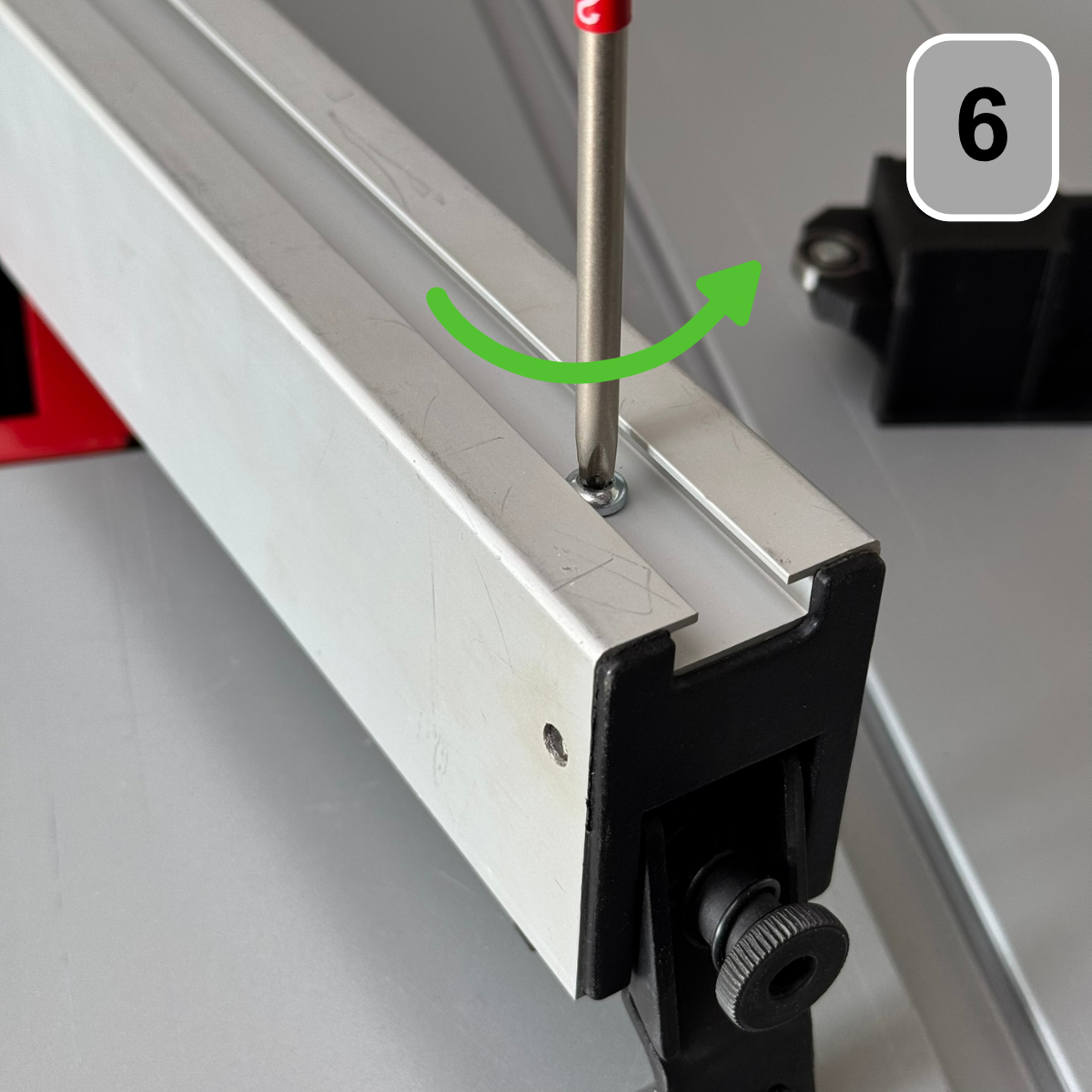

Mithilfe des PH3 Schraubendrehers muss die Geindefurchende Schraube auf der Oberseite des Parallelanschlags entfernt werden.

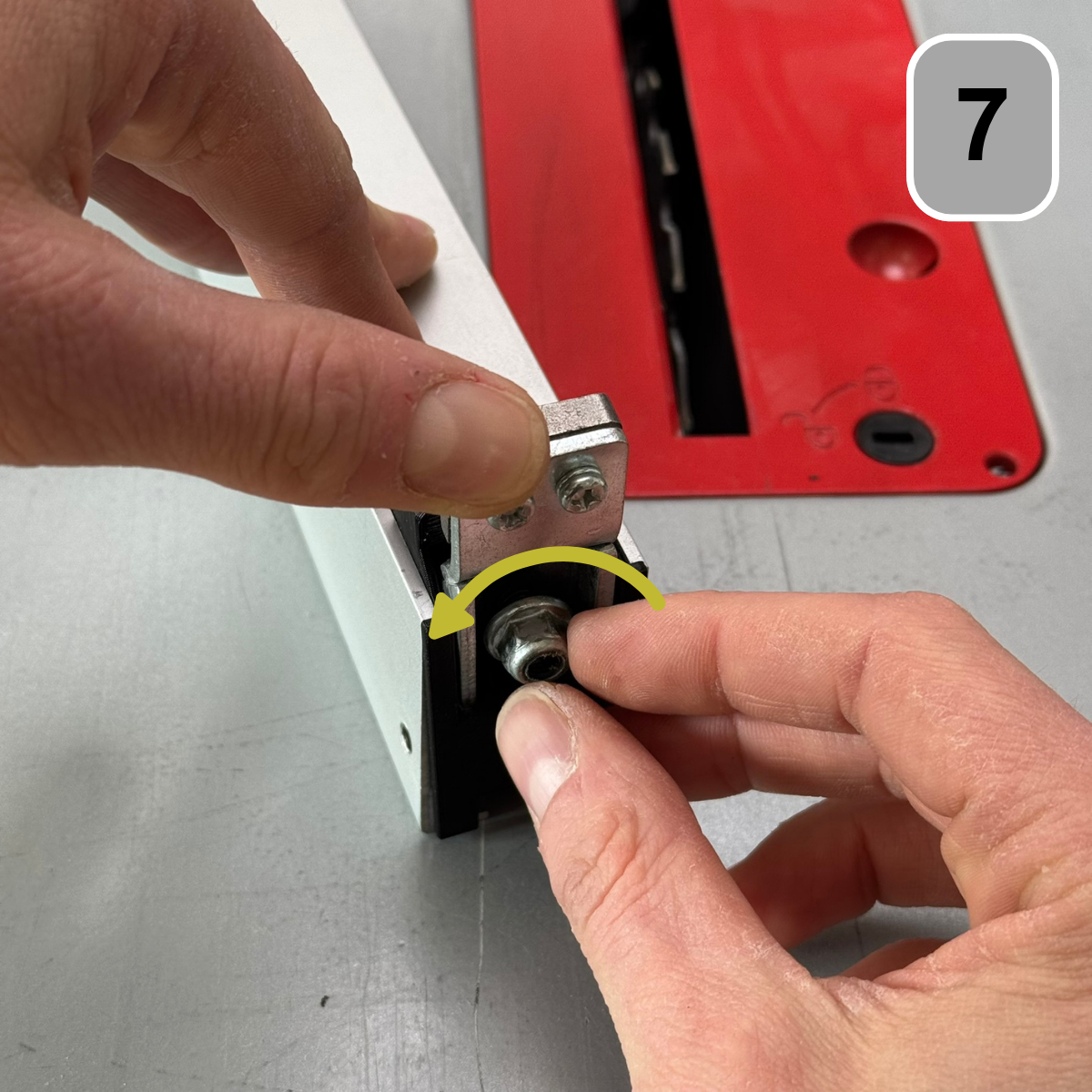

Schritt 7: Montage Mitläufer
Nutze den 10mm Maulschlüssel/ Steckuss um die Selbstsicherndemutter auf
der Hinterseite zu entfernen. Übe dabei etwas druck auf den Klemmhebel
aus um die demontage zu vereinfachen.

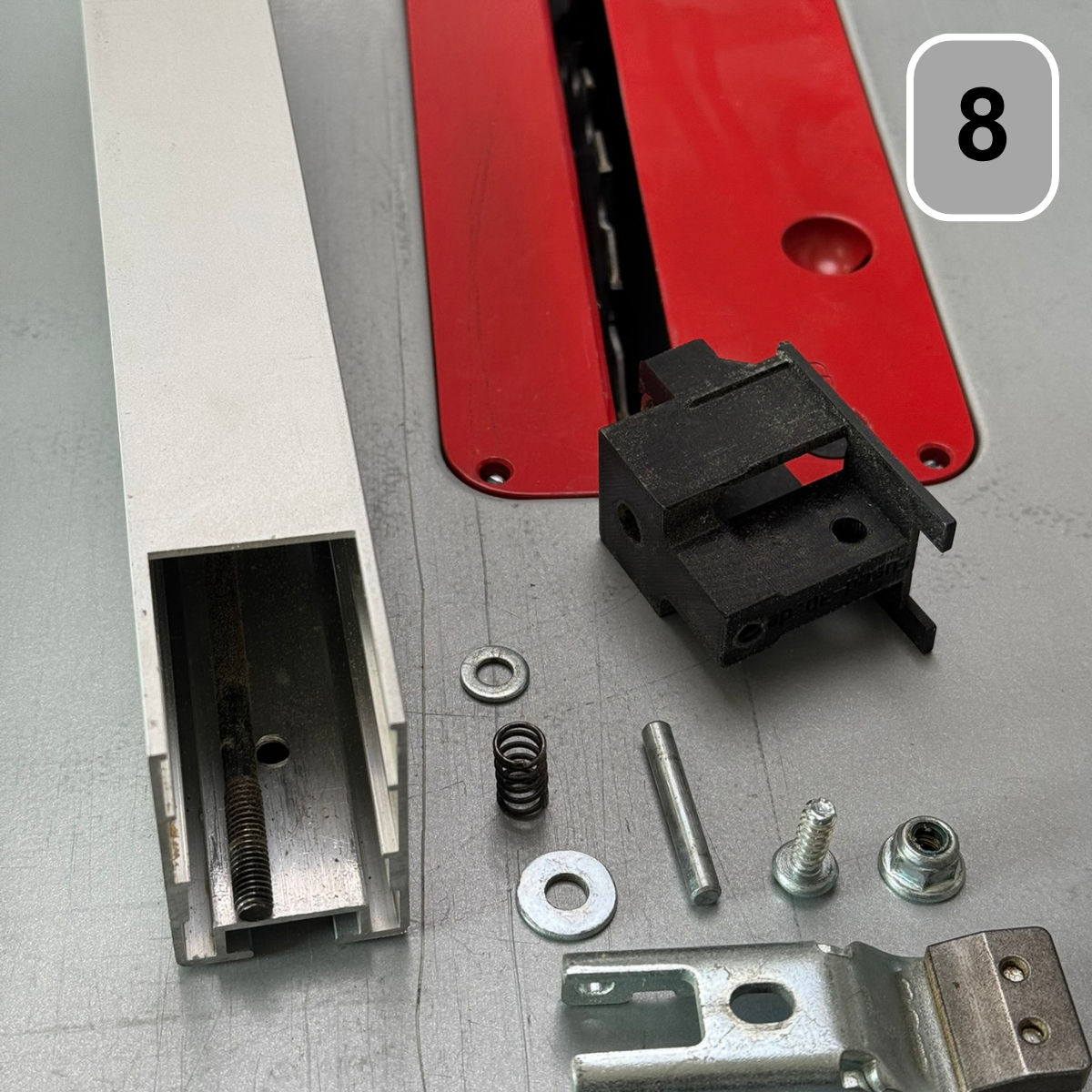

Schritt 8: Montage Mitläufer
Entferne nun den Mitläufer aus dem Parallelanschlag. Achte beim
herausziehen auf die beiden Unterlegscheiben und die Feder die auf der
gewindestange sitzen.

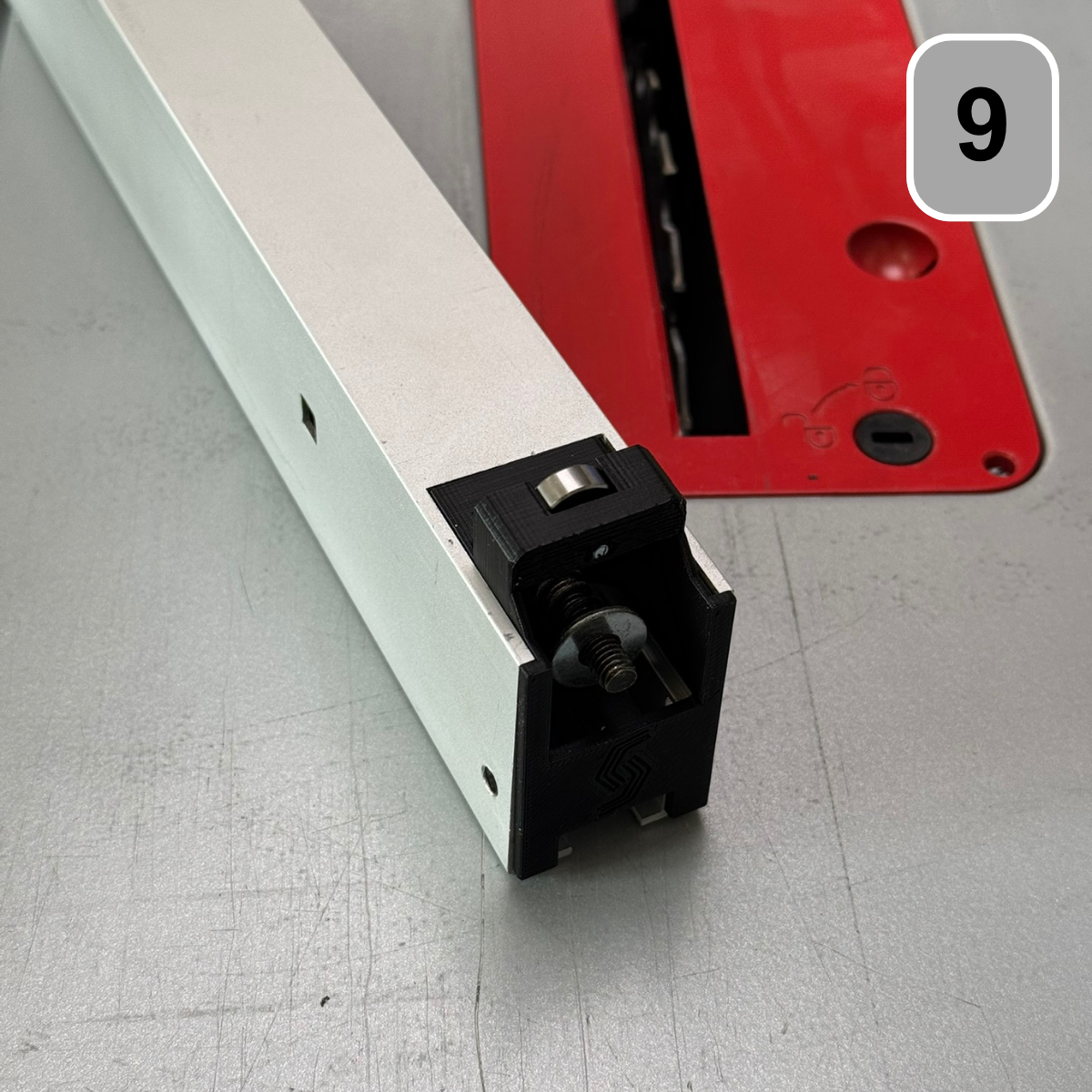

Schritt 9: Montage Mitläufer
Setze den kugelgelagerten Mitläufer in den Parallelanschlag ein, sodass die Gewindestange durch das zentrale Loch im Mitläufer gefädelt wird. Setze anschließend in dieser Reihenfolge auf die Gewindestange:
1. Unterlegscheibe, 2. Feder, 3. Karosseriescheibe.

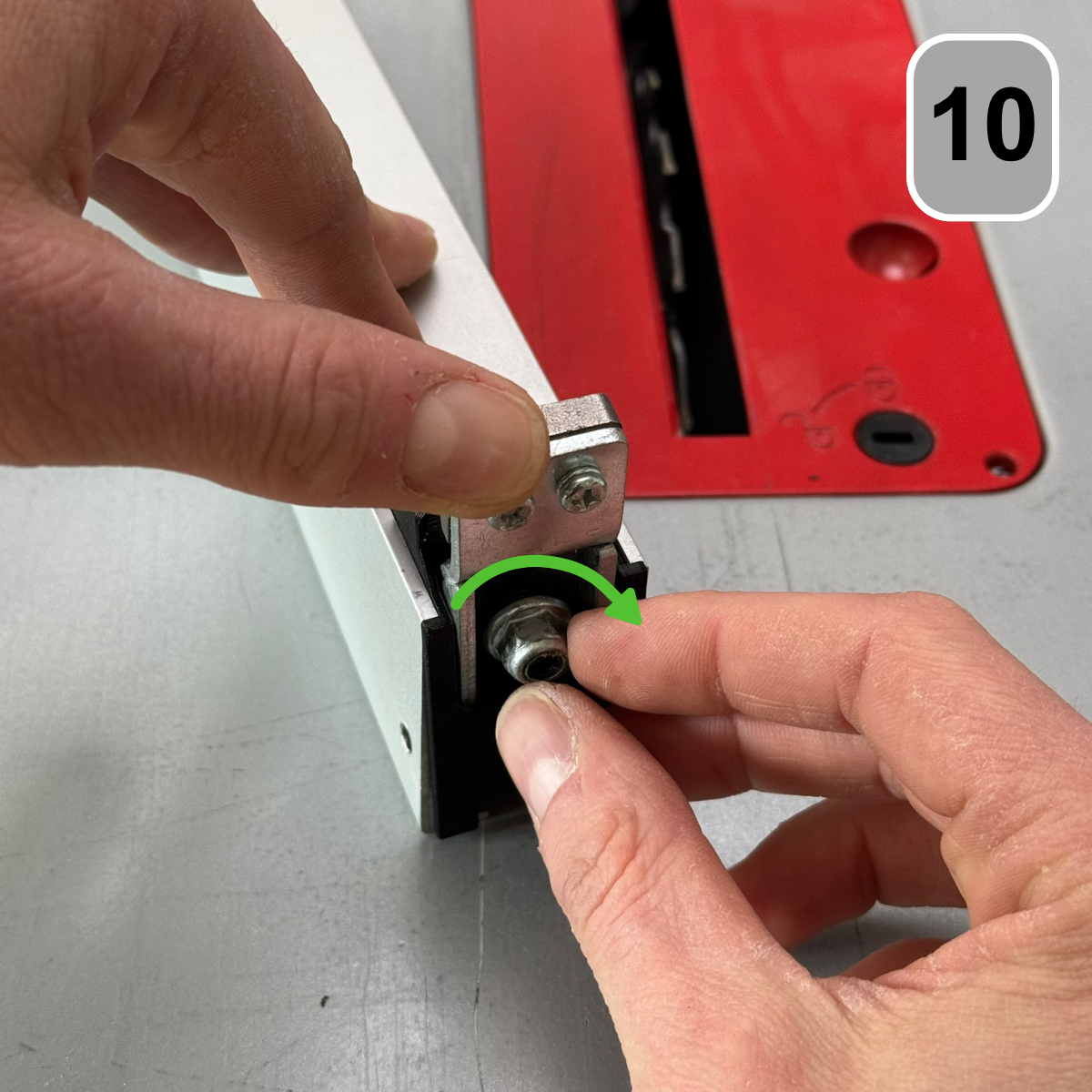

Schritt 10: Montage Mitläufer
Fädel den Klemmhebel ein und schraube die Selbstsichernde mutter auf die Gewindestange.
Schritt 11: Montage Mitläufer

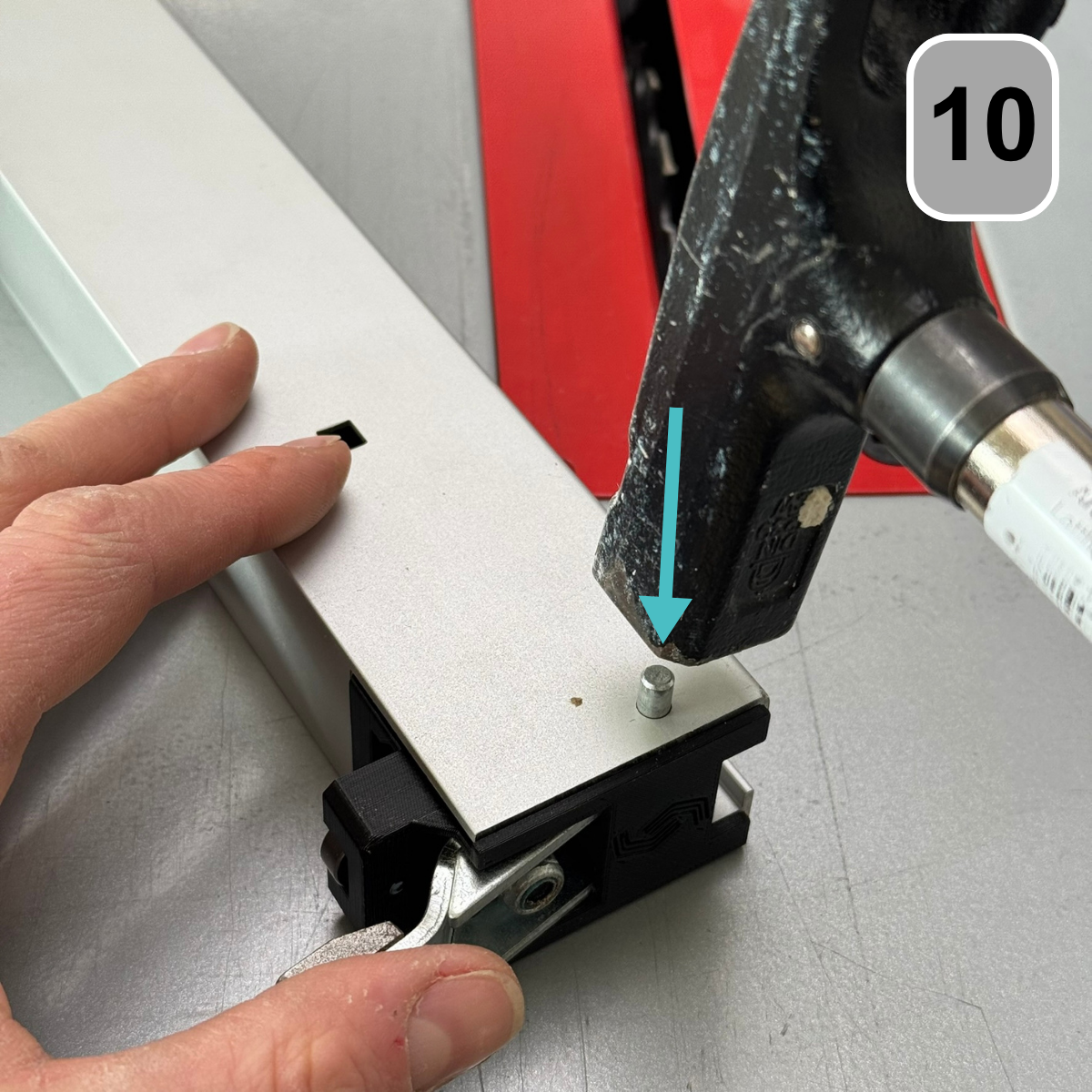

Treibe nun die Achse des Klemmhebels wieder durch den Klemmhebel in den
Parallelanschlag ein. Diese muss auf beiden Seiten des
Parallelanschlags aufliegen.

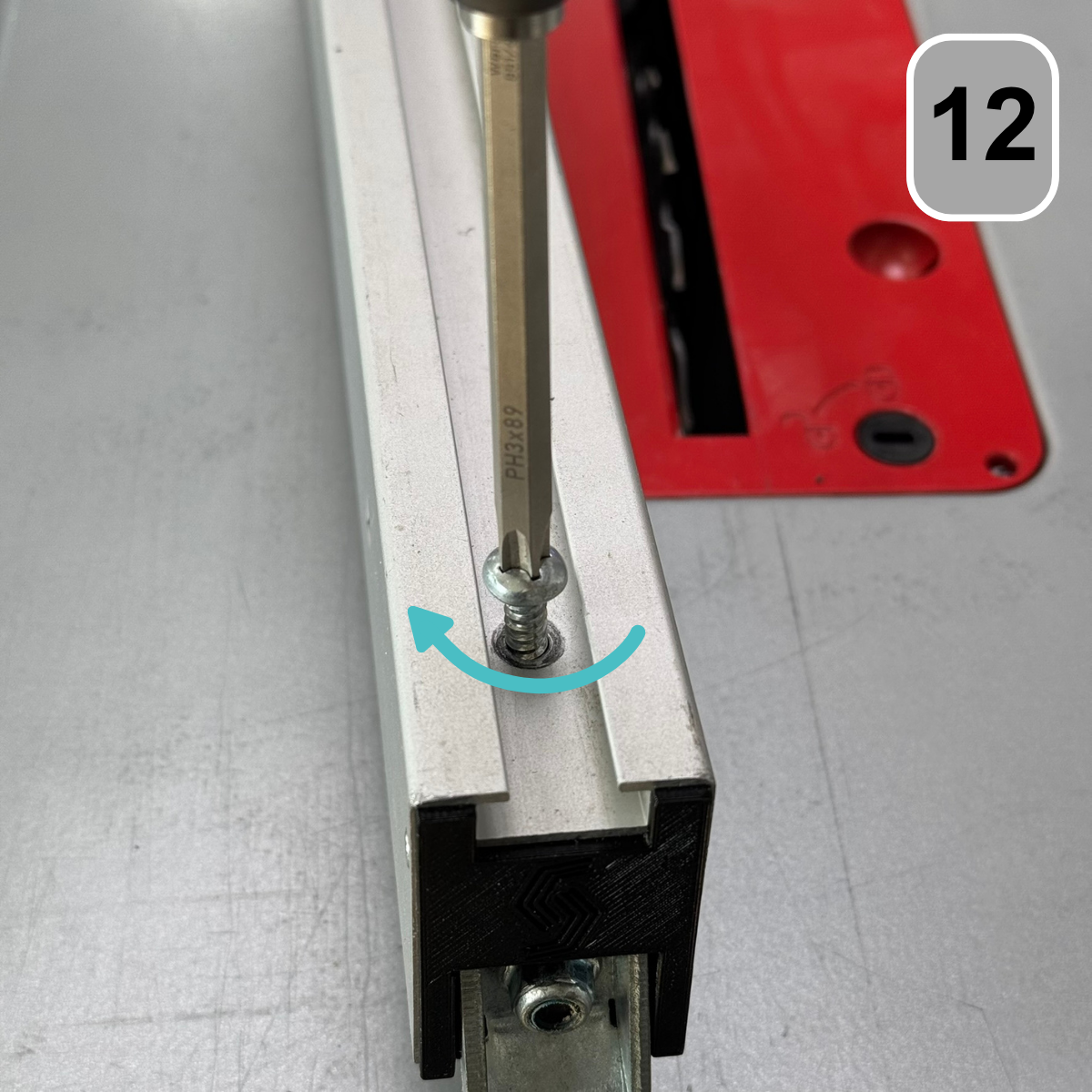

Schritt 12: Montage Mitläufer
Schraube abschließend die Gewindefurchende Schraube in den Parallelanschlag hinein. Nutze dafür einen PH3 Schraubendreher
Schritt 13: Spiel einstellung des Rollschlittens

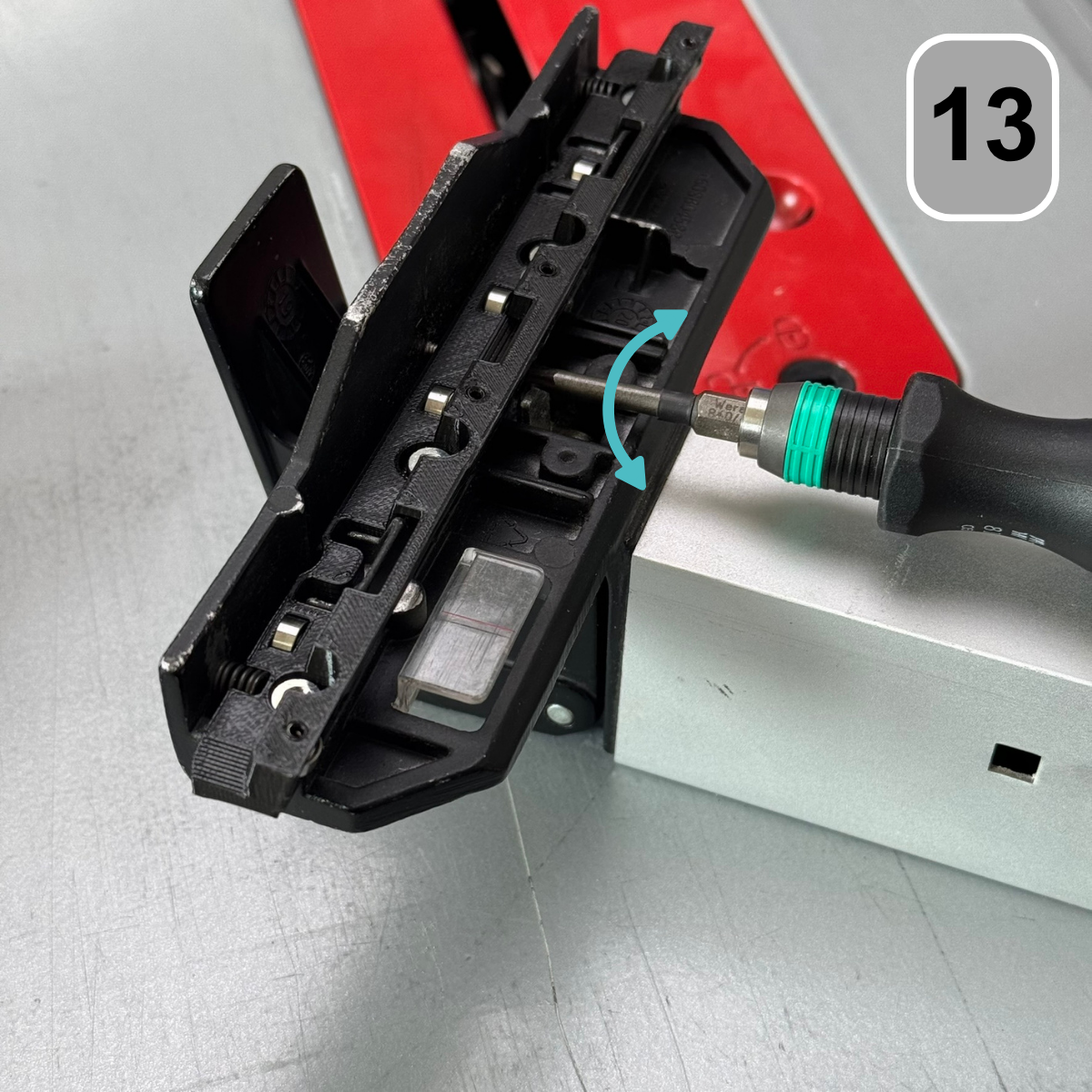

In diesem Schritt wird das Spiel des Rollschlittens eingestellt, indem der Parallelanschlag vorne in das Aluprofil eingesetzt und hinten abgesenkt wird, um zu prüfen, ob er spielfrei und leichtgängig läuft; dazu wird die zentrale Justierschraube mit einem 2,5 mm Innensechskantwerkzeug vorsichtig hinein- oder herausgedreht, bis der optimale Lauf erreicht ist – sollte der Anschlag zu stramm oder zu locker sitzen, können die beiden mittleren Schrauben gelöst, das Profil gegen die Justierschraube gedrückt, anschließend wieder fixiert und der Sitz erneut kontrolliert werden.

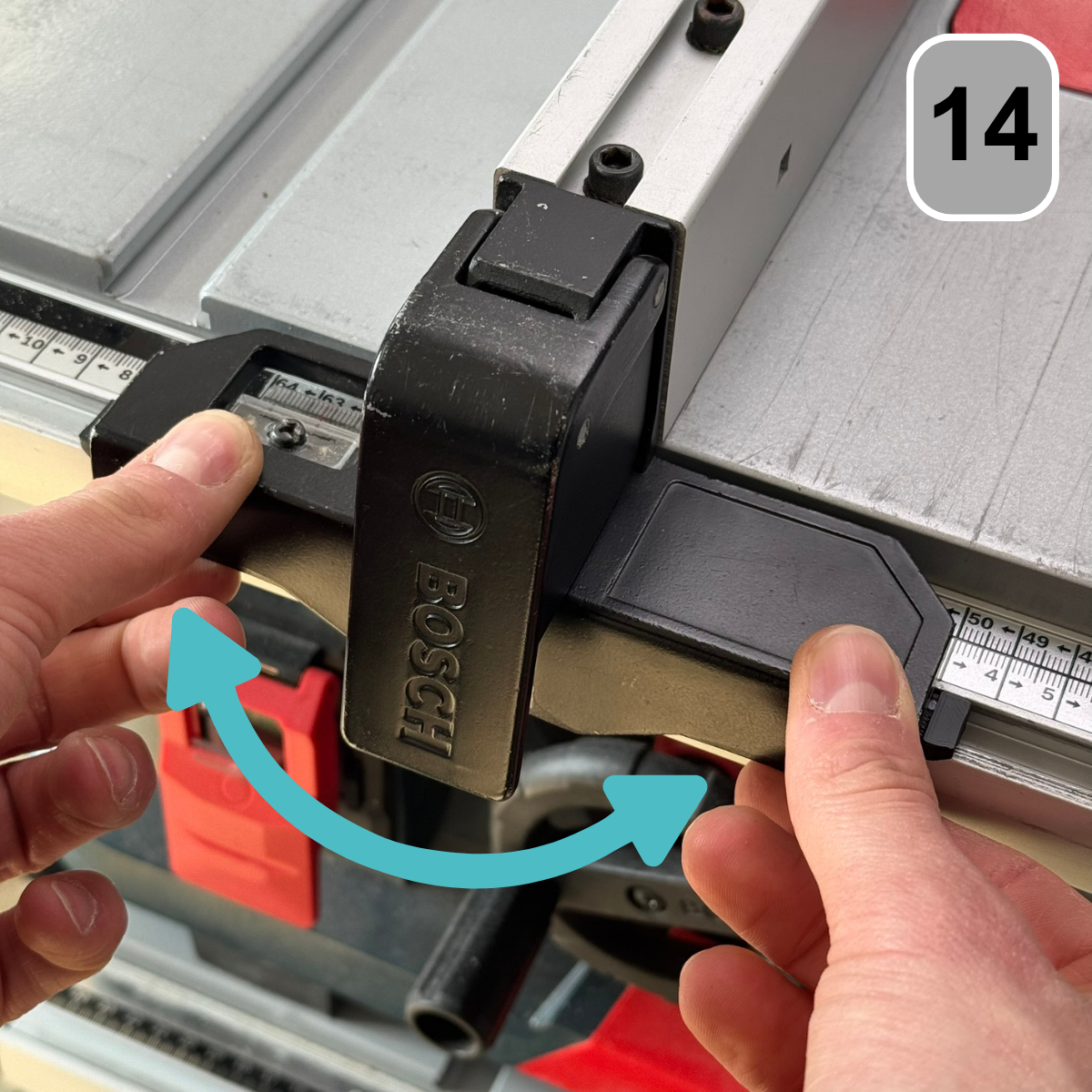

Schritt 14: Spiel einstellung des Rollschlittens
Sobald das Spiel richtig eingestellt ist, kann die selbstsichernde Mutter auf der Rückseite so weit angezogen werden, bis der Parallelanschlag beim Klemmen auch hinten fest und sicher sitzt.
Schritt 14: Belohnung

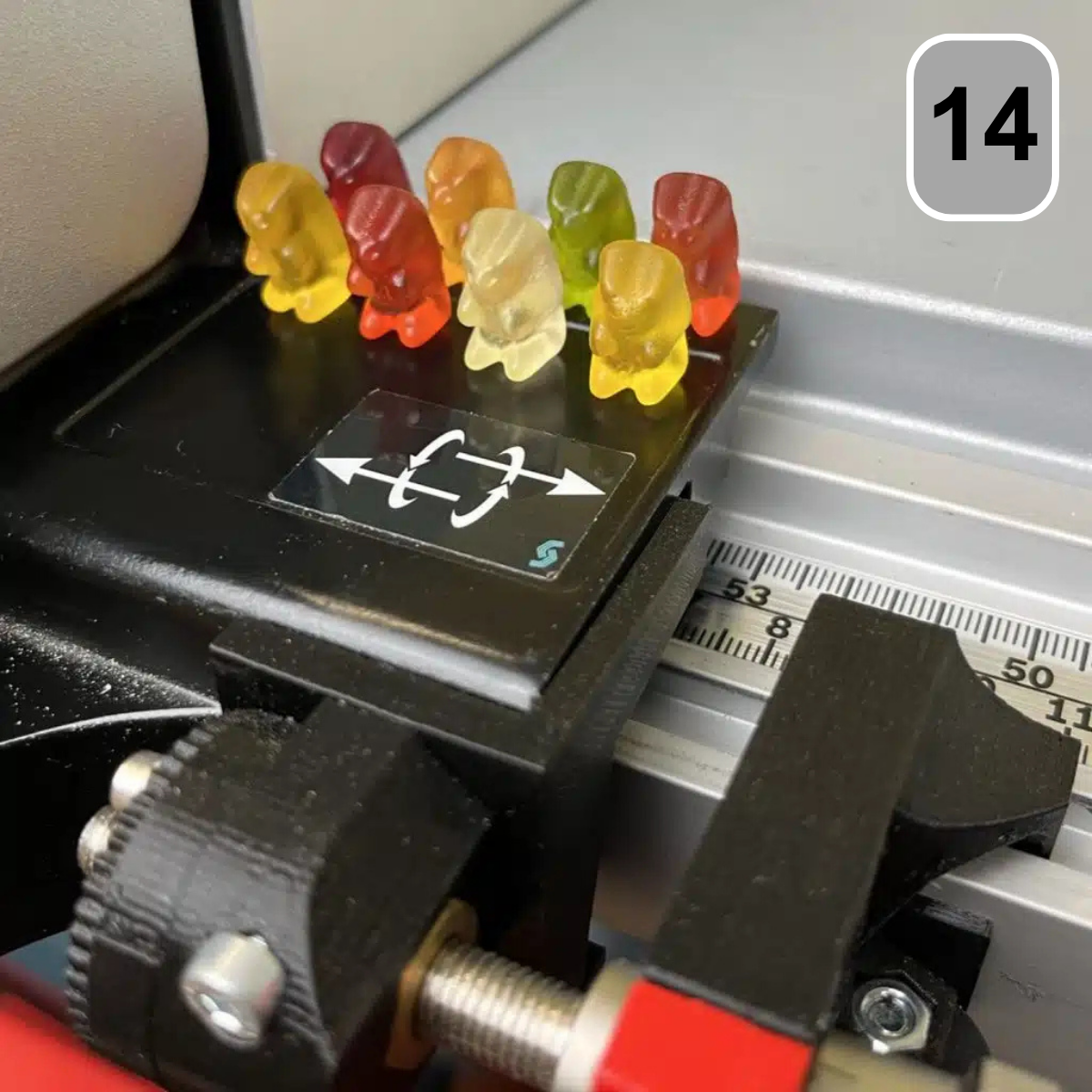

Super, du hast es geschafft! Als Belohnung warten Gummibärchen auf dich. Lass es dir schmecken!
