Rollschienen für einen Bosch GTS 10xc Schiebeschlitten

Montageanleitung

Deinen eigenen Schiebeschlitten für die Bosch GTS 10 XC bauen? Mit
diesen kugelgelagerten Rollschienen geht das schnell und präzise. Die 4
Schienen passen exakt in die eingelassenen Nuten des GTS 10 XC Tisches
und sorgen dank 44 Kugellagern für einen 100 % spielfreien Lauf deines
Cross Cut Sleds. In wenigen Schritten eingebaut, direkt einsatzbereit.

Produkt

Rollschienen Set für GTS 10XC Schiebeschlitten/ Cross Cut Sled

Schwierigkeit

Mittel

Werkzeug

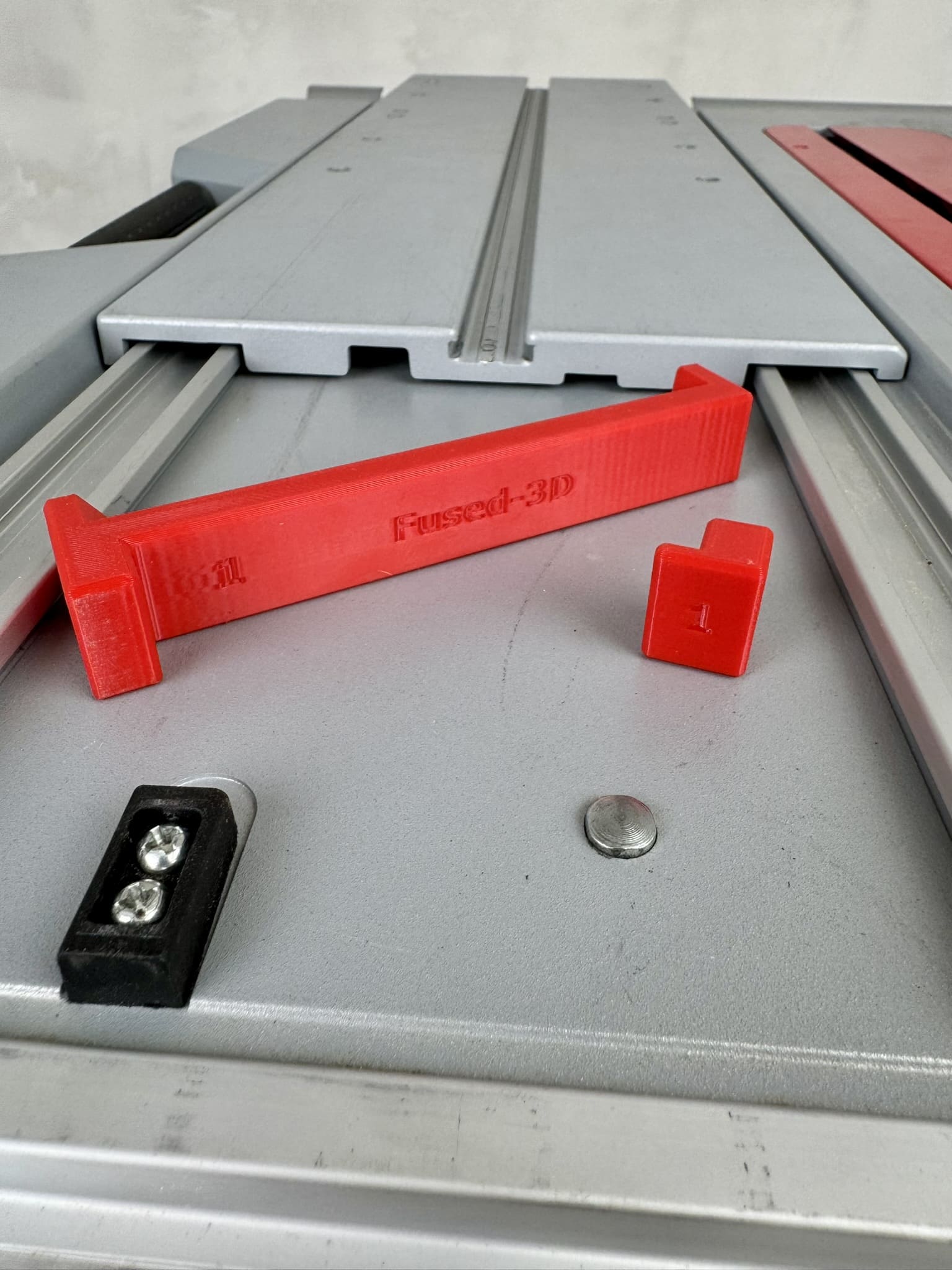

Montagewerkzeug für Cross Cut Sled Kugelgelagert
2mm Sechskantschlüssel
2,5mm Sechskantschlüssel
4,5mm Holzbohrer (Empfehlung: Famag Exzellent Holzbohrer)
Kegelsenker

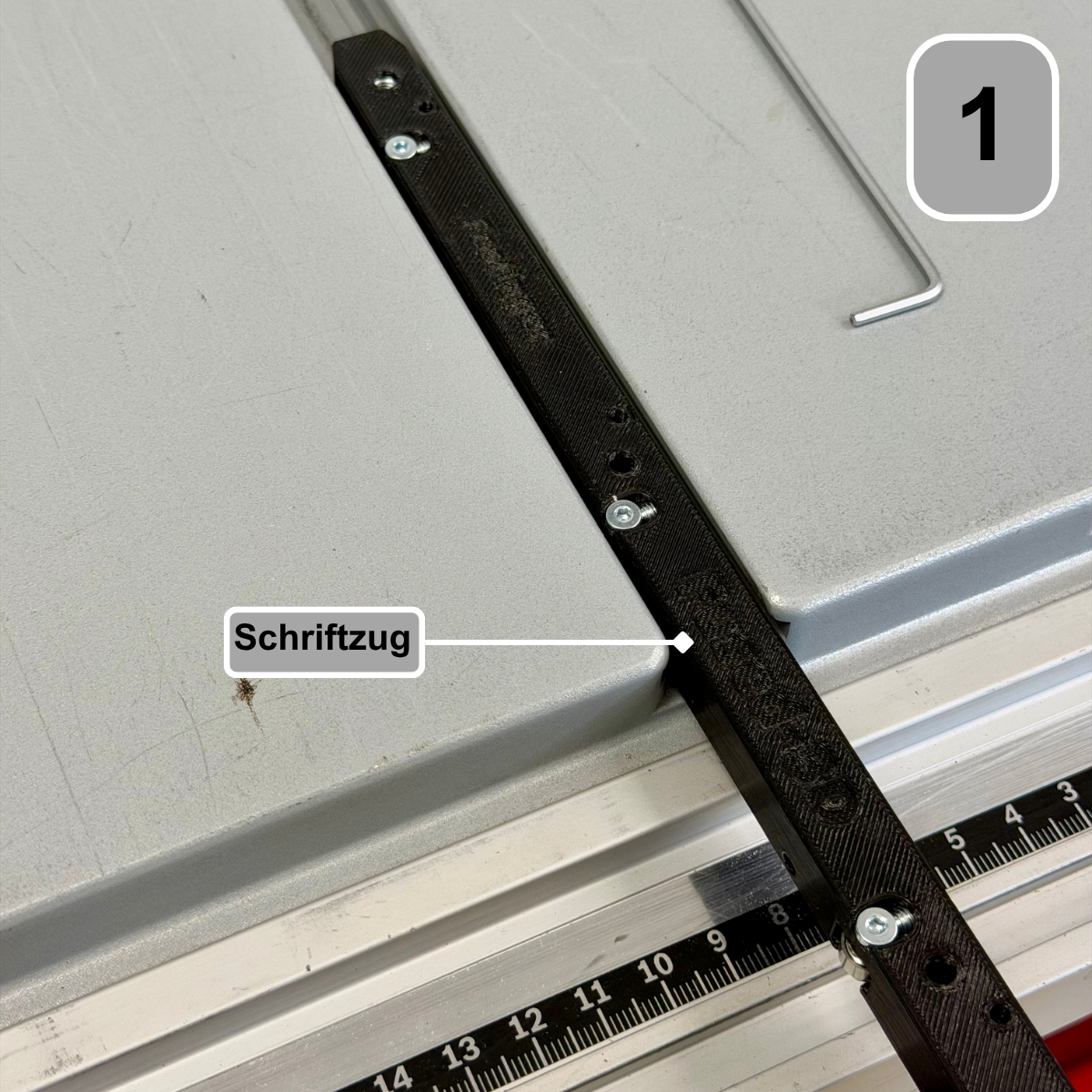

Schritt 1: Spiel einstellen

Setze die Festlagerschiene bis zum Beginn des Schriftzuges in die Führung ein.

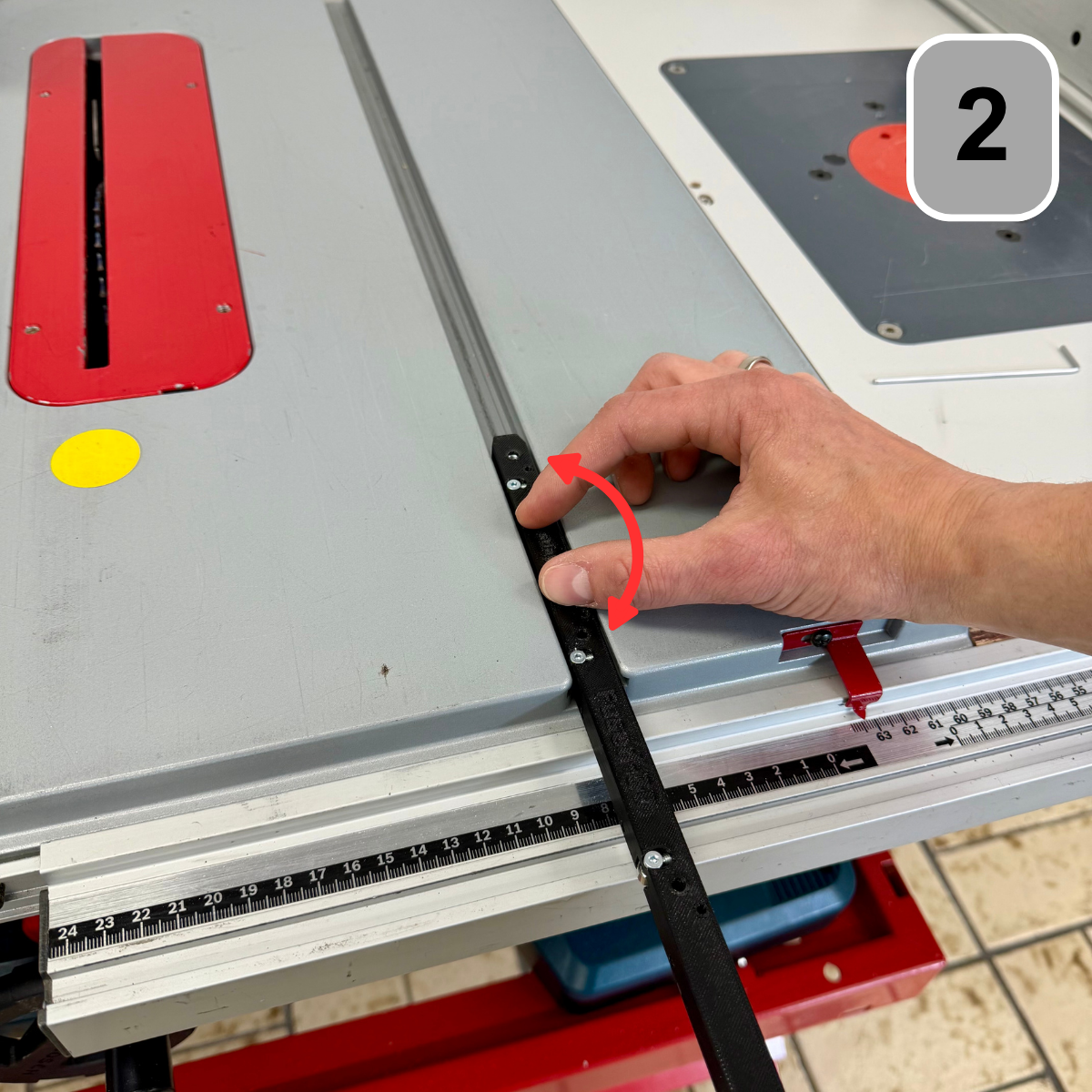

Schritt 2: Spiel einstellen

Prüfe das Spiel der Schiene, indem du sie vorsichtig hin und her schwenkst.

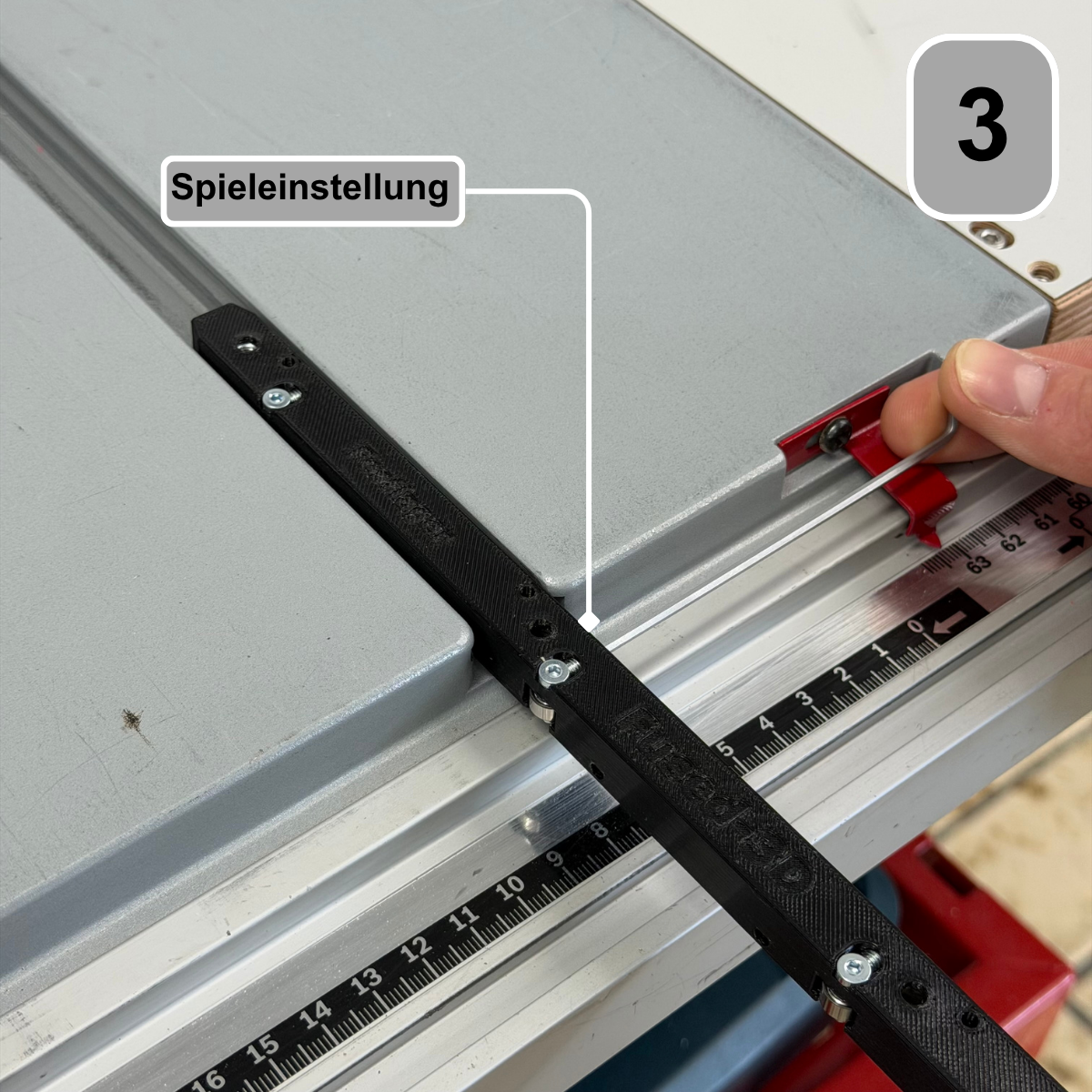

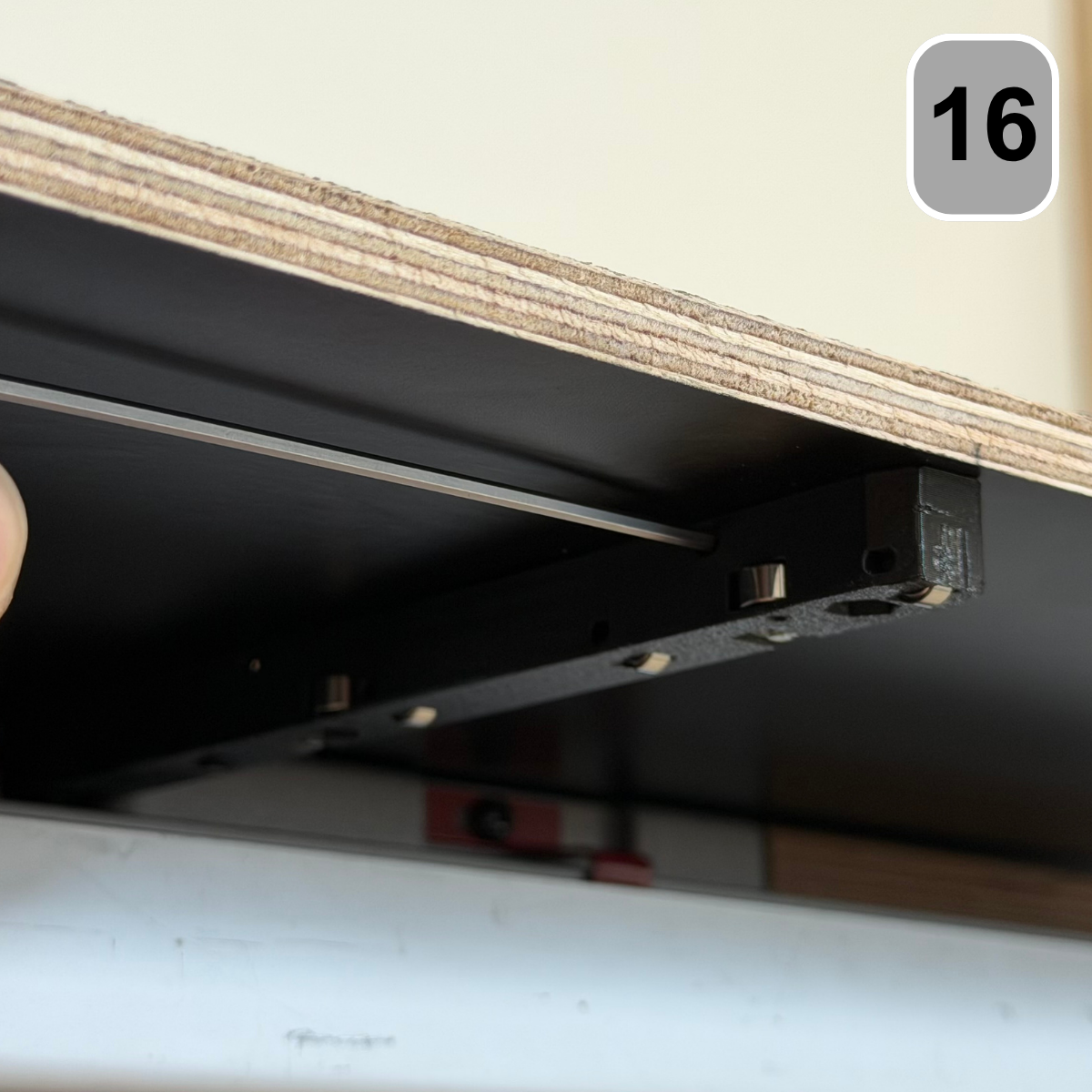

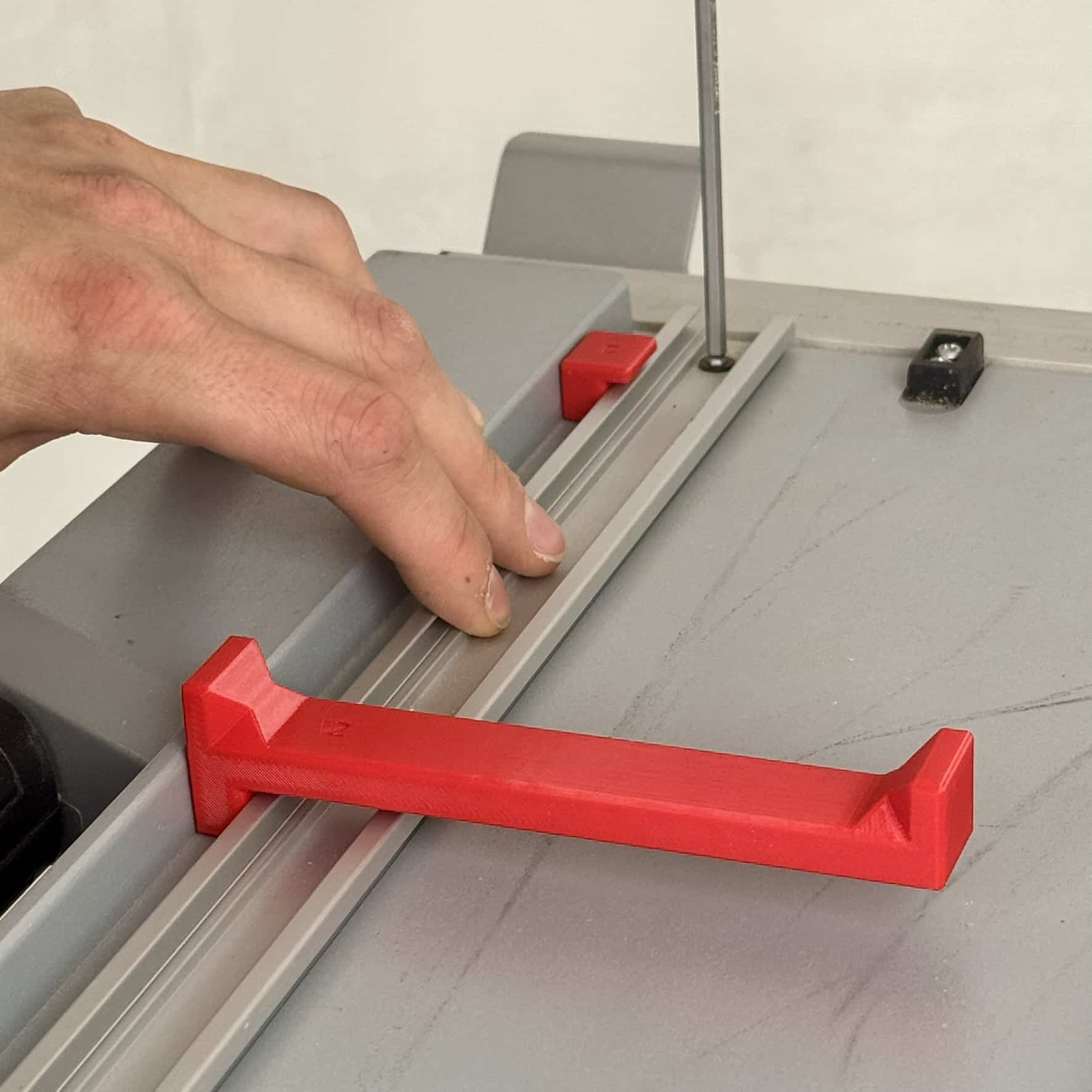

Schritt 3: Spiel einstellen

Stelle das Spiel ein, indem du die Gewindestifte gleichmäßig mit einem 2mm Innensechskantschlüssel vorsichtig hineinschraubst, bis die Kugellager das Spiel eliminieren. Sitzt die Schiene zu stramm, drehe die Gewindestift etwas heraus und drücke das Kugellager händisch ein. Wiederhole anschließend Schritt 2, bis die Schiene spielfrei läuft. Zur Info: Das Spiel kann nachträglich im montierten Zustand eingestellt werden.

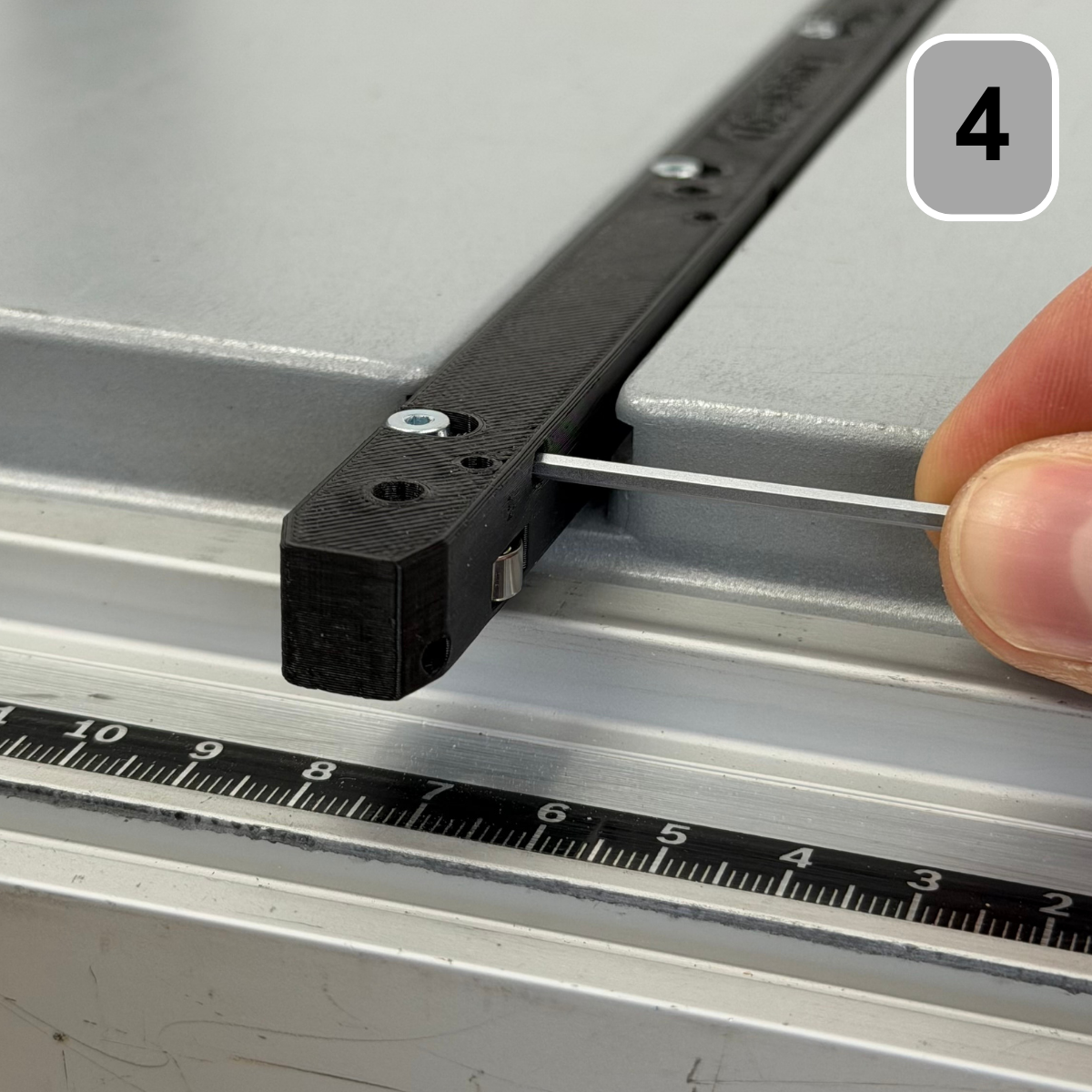

Schritt 4: Spiel einstellen

Drehe die Schiene um 180° und wiederhole Schritte 1.2 und 1.3 für die zweite Hälfte. Prüfe abschließend die Leichtgängigkeit der gesamten Schiene.

Stelle das Spiel des zweiten Festlagers identisch zur ersten Schiene ein.

Schritt 5: Arbeitsvorbereitung

Schneide dir eine Grundplatte für deinen Schiebeschlitten zu. Wir empfehlen eine Siebdruckplatte mit den Maßen 600 mm tief, 760 mm breit und 12-15mm dick. Diese Größe ist ideal für die Bosch GTS 10 XC und gibt dir genug Auflagefläche für präzise Quercuts.

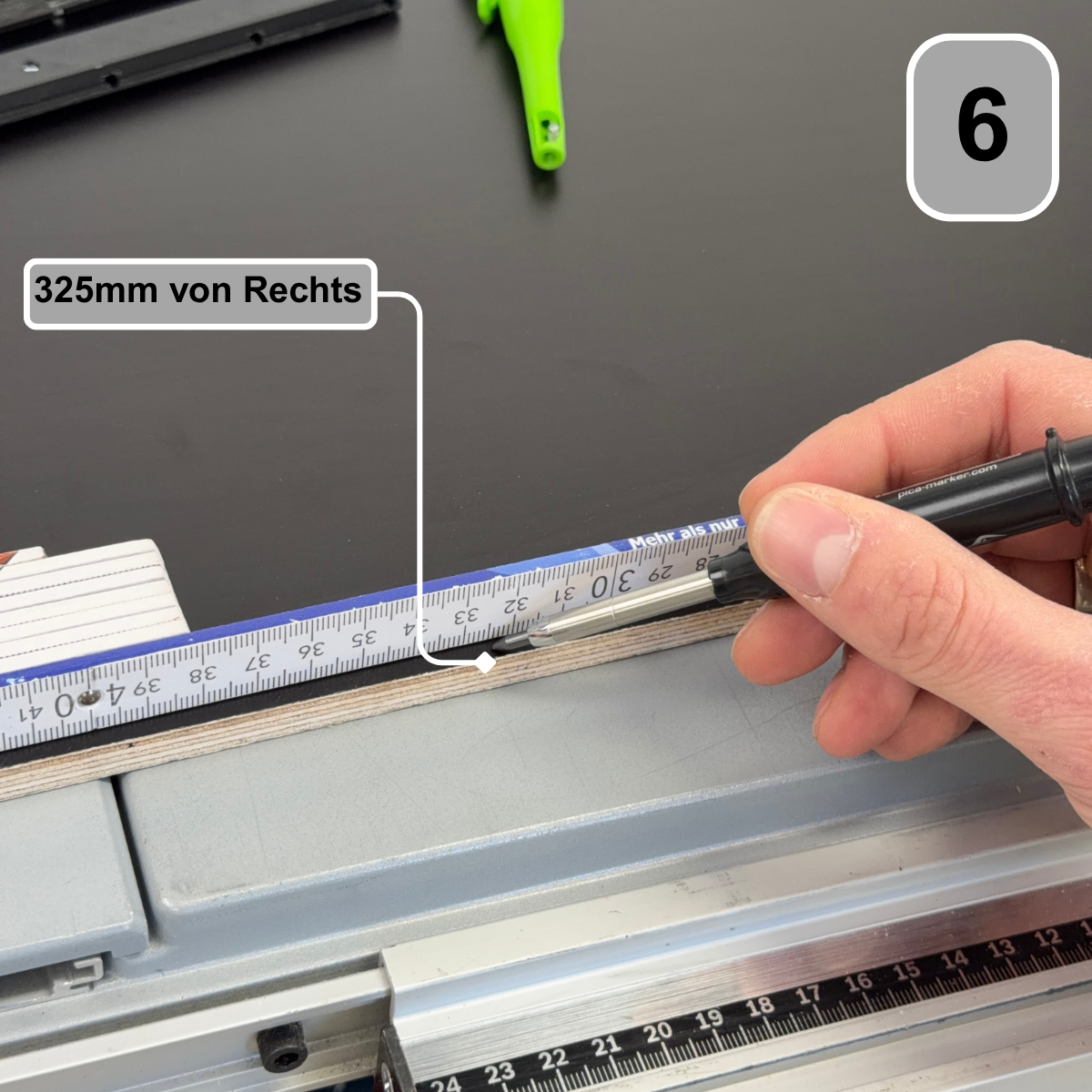

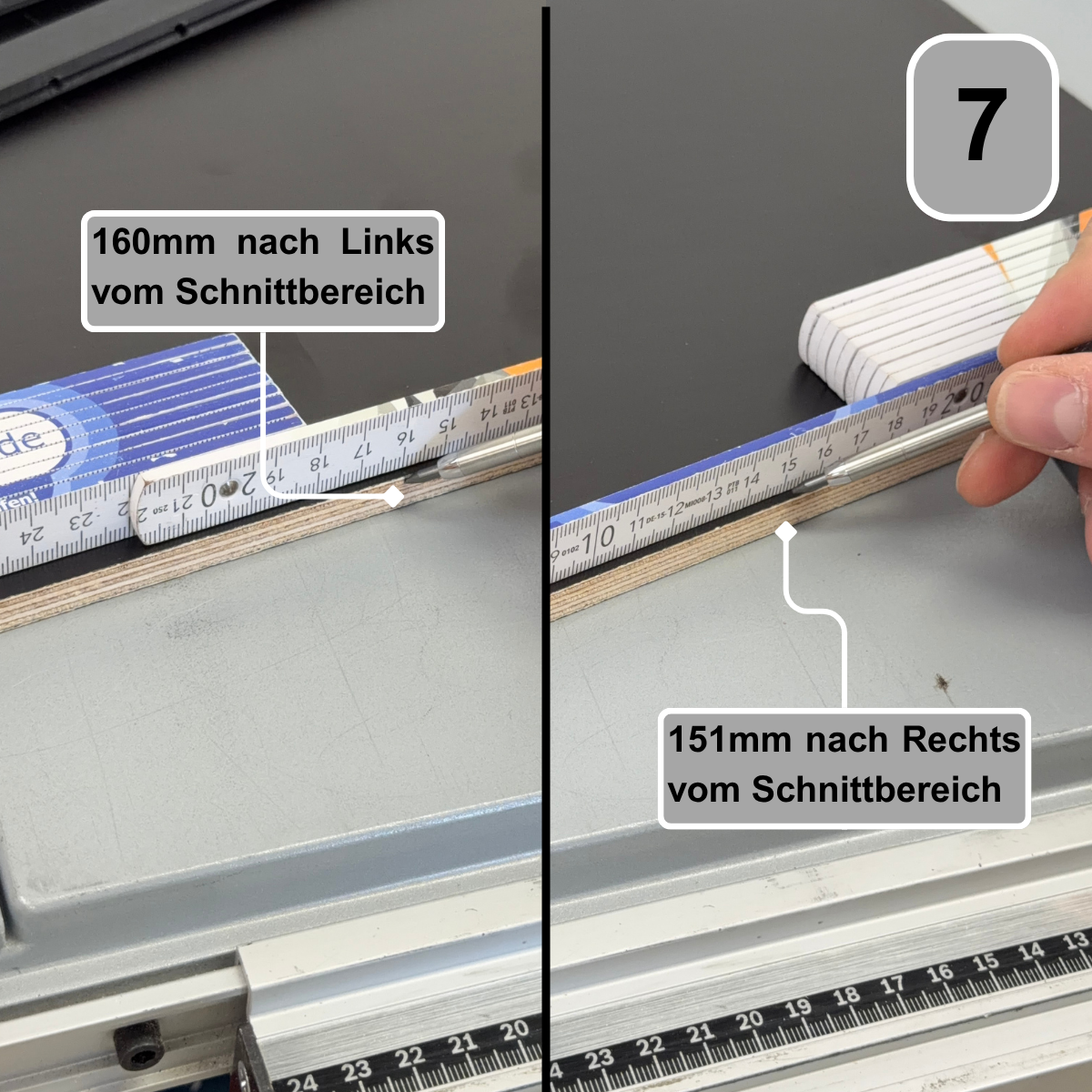

Schritt 7: Arbeitsvorbereitung

Gehe von der Schnittbereichsmarkierung jeweils 160 mm nach links und 151mm nach Rechts und markiere dort die Mittellinie der Rollschienen. Übertrage diese Markierungen auch auf die gegenüberliegende Seite.

Schritt 7: Arbeitsvorbereitung

Gehe von der Schnittbereichsmarkierung jeweils 160 mm nach links und 151mm nach Rechts und markiere dort die Mittellinie der Rollschienen. Übertrage diese Markierungen auch auf die gegenüberliegende Seite.

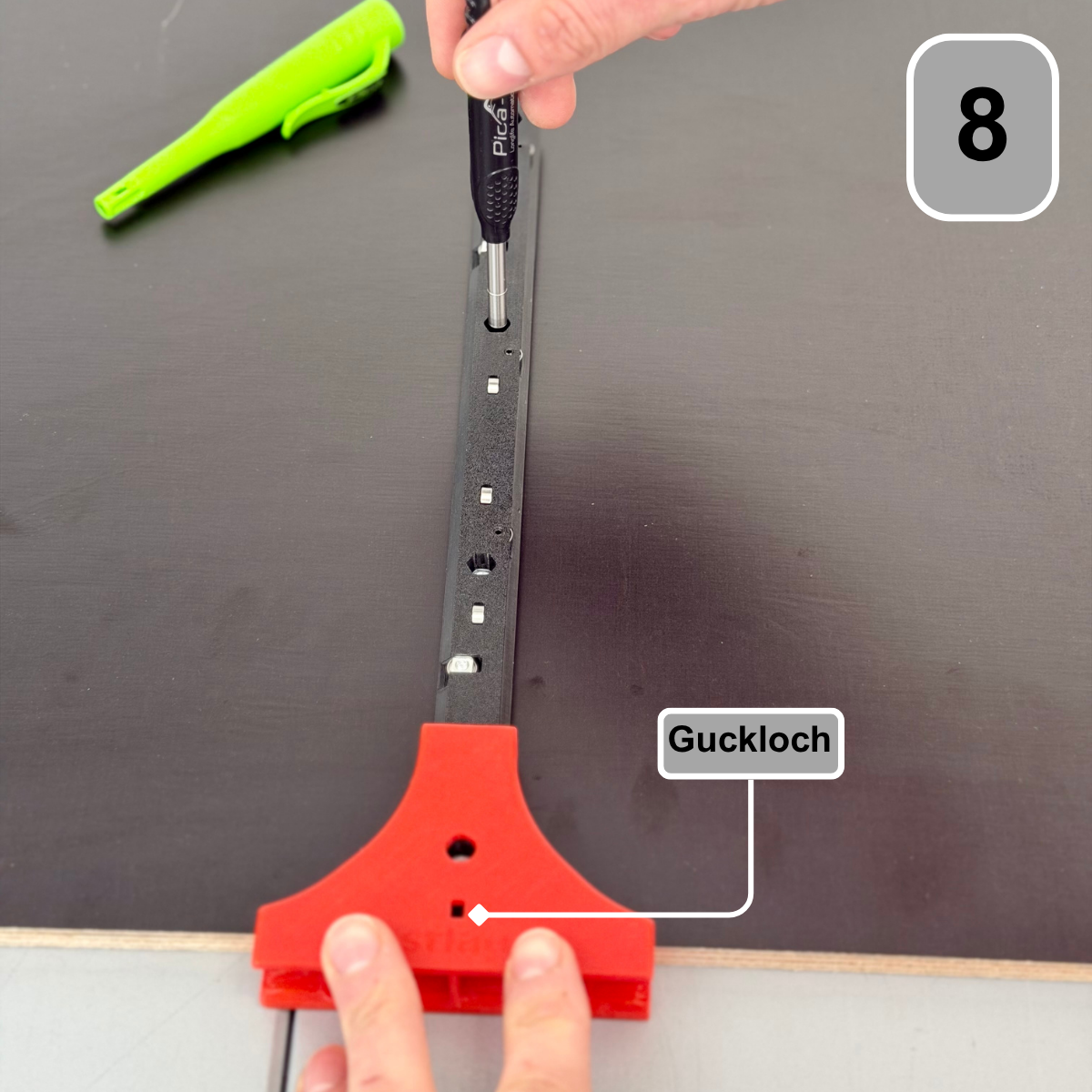

Schritt 8: Arbeitsvorbereitung

Nutze das Montagewerkzeug für den Cross Cut Sled, um die Schienen rechtwinklig und im richtigen Abstand zur Vorderkante
der Grundplatte auszurichten. Nutze das Guckloch um die Montagevorrichtung auf der richtigen Höhe der Platte auszurichten. (ACHTUNG! Wenn du auf der unterseite arbeitest, dann befindet sich das Festlager auf der linken seite und das Loslager auf der rechten.)

Markiere die Bohrlöcher durch die Schienen auf der Grundplatte.

Achtung! Wenn du auf der unterseite arbeitest, dann befindet sich das Festlager auf der linken seite und das Loslager auf der rechten.

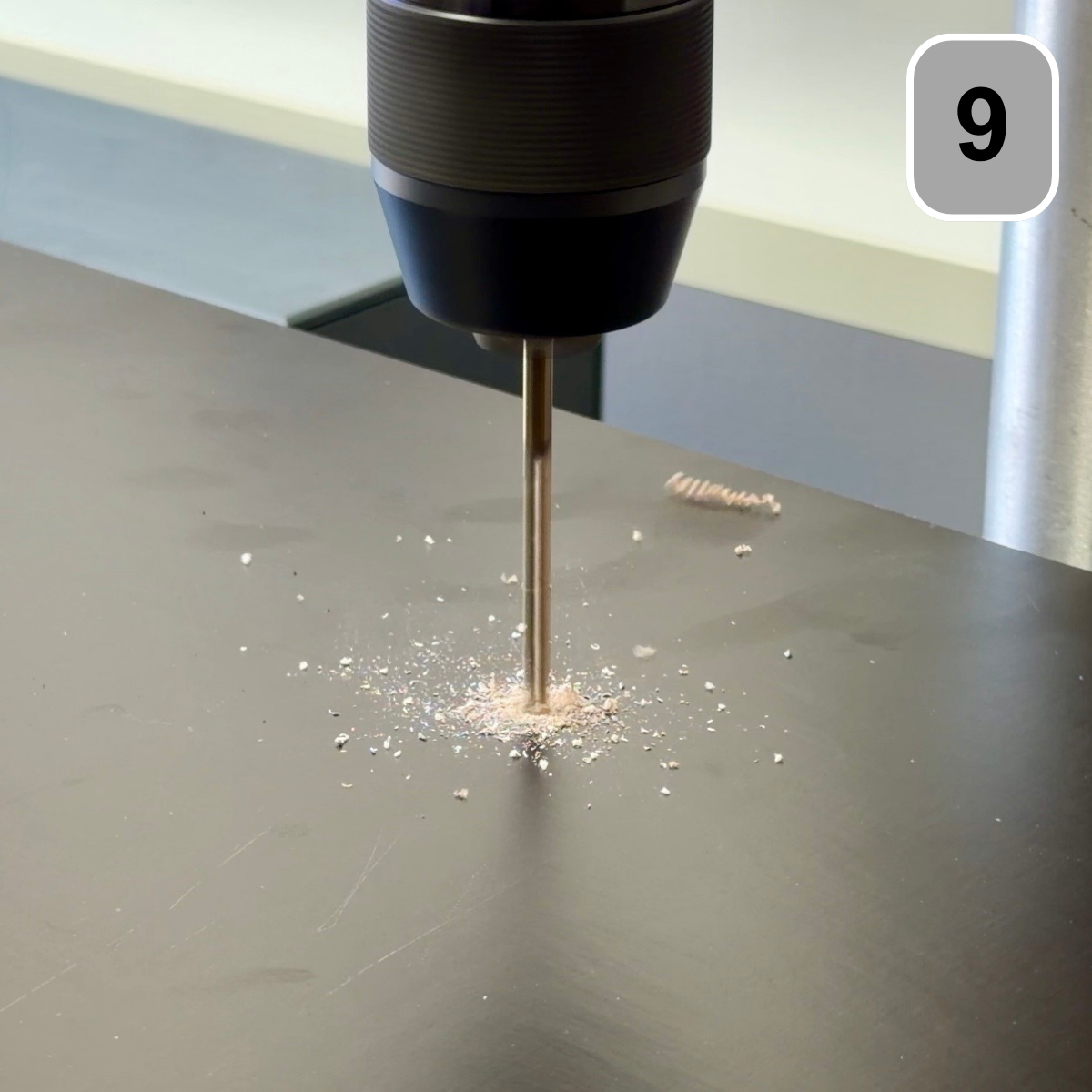

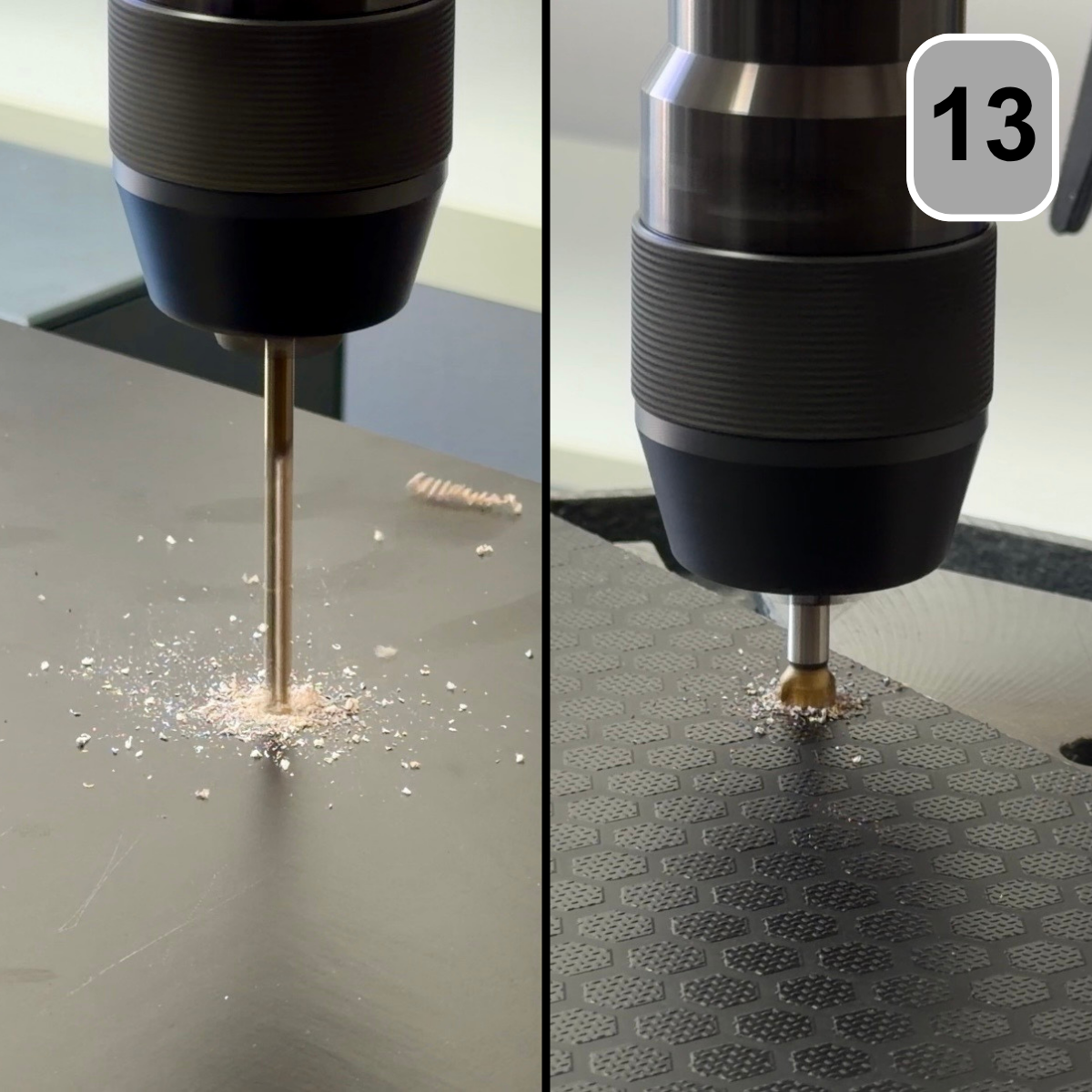

Schritt 9: Bohren

Bohre die markierten Löcher mit einem 4,5 mm Bohrer. Wir empfehlen den Famag Exzellent Holzbohrer für präzises arbeiten.

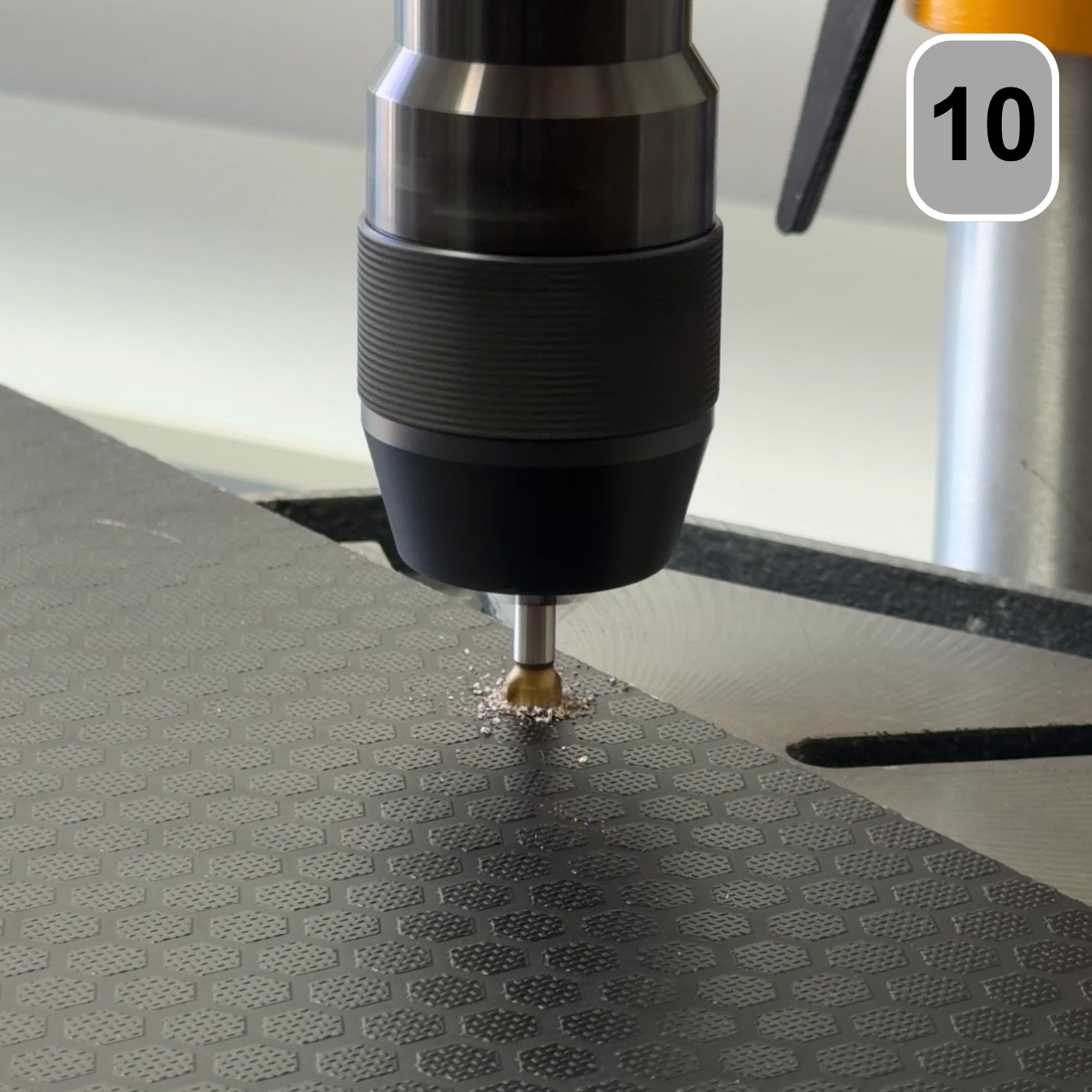

Schritt 10: Senken

Drehe die Platte um und senke die gebohrten Löcher mit einem 90°
Kegelsenker so weit an, bis die Köpfe der mitgelieferten Senkkopfschrauben bündig mit der Plattenoberfläche abschließen.

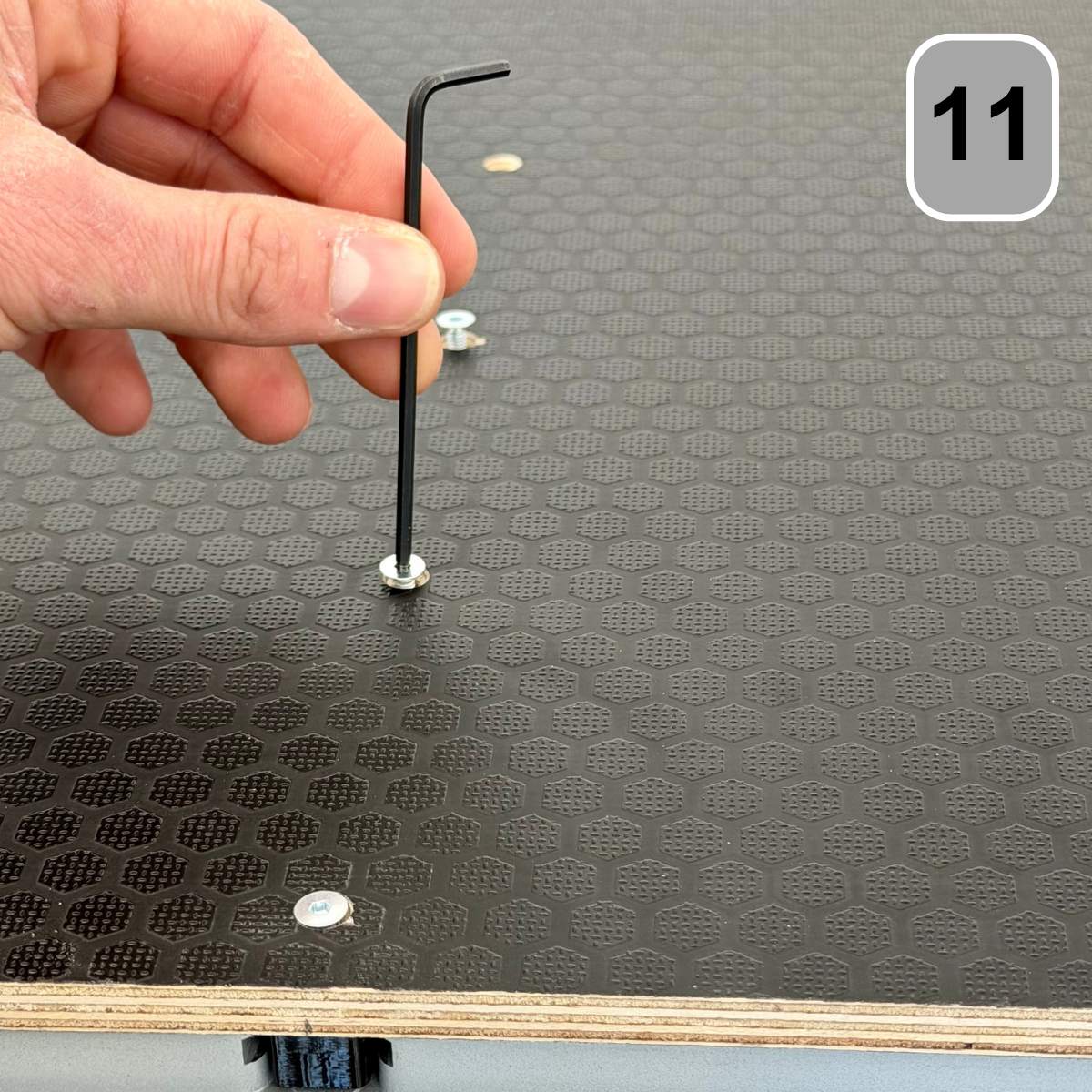

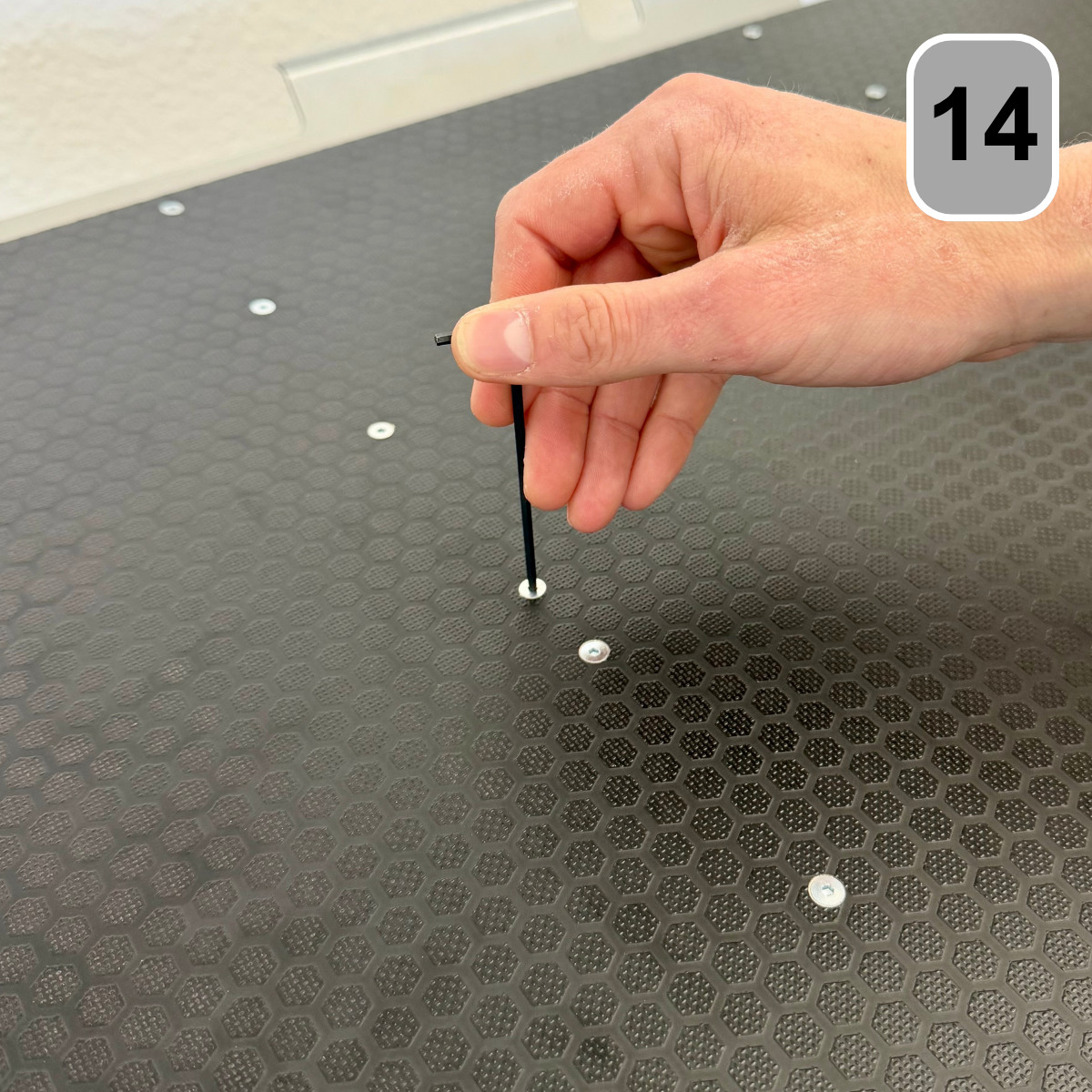

Schritt 11: Montage

Setze die M4 Muttern in die zu montierende Schienen ein und verschraube sie anschließend von unten mit den mitgelieferten Senkkopfschrauben.
Dafür benötigst du einen 2,5mm Sechskantschlüssel

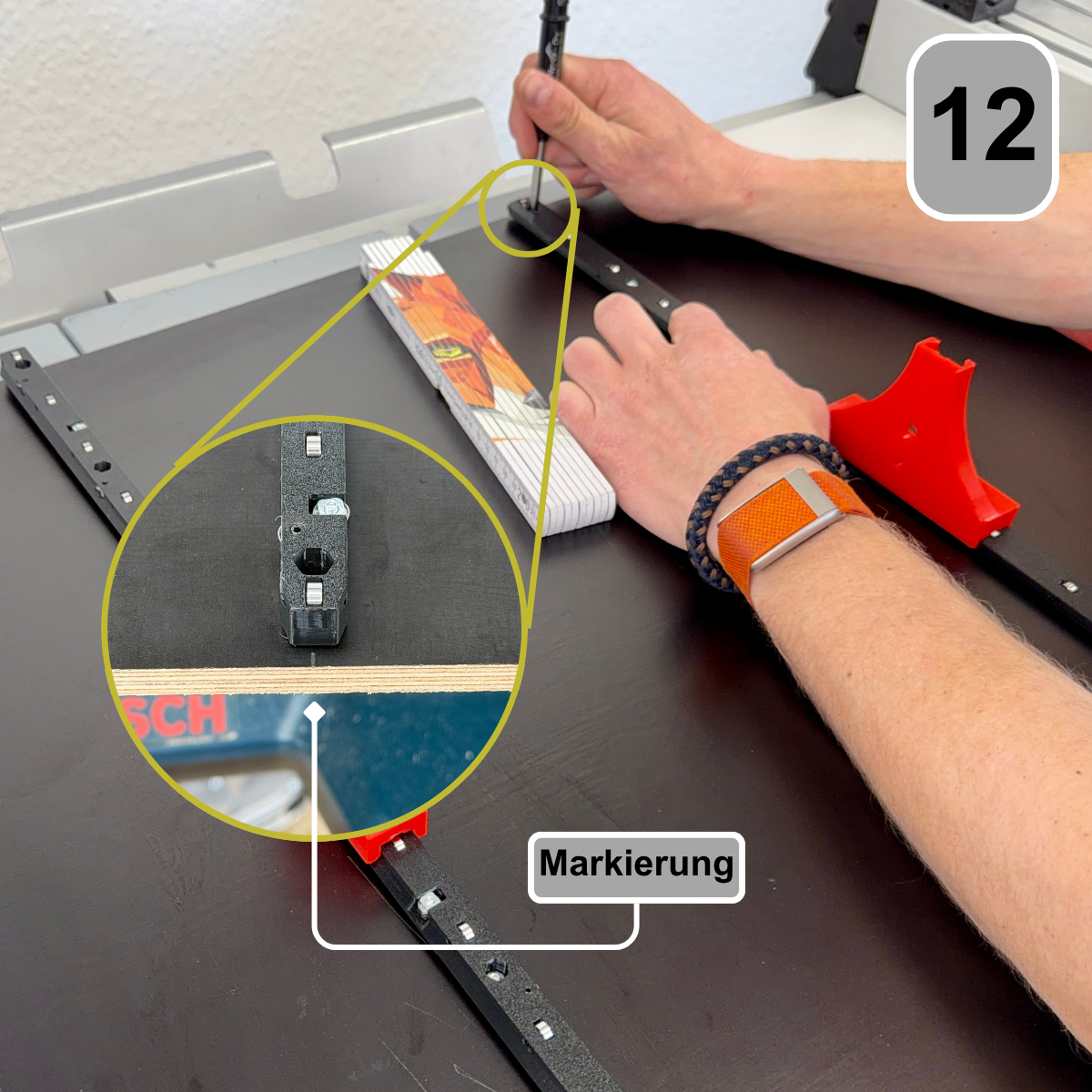

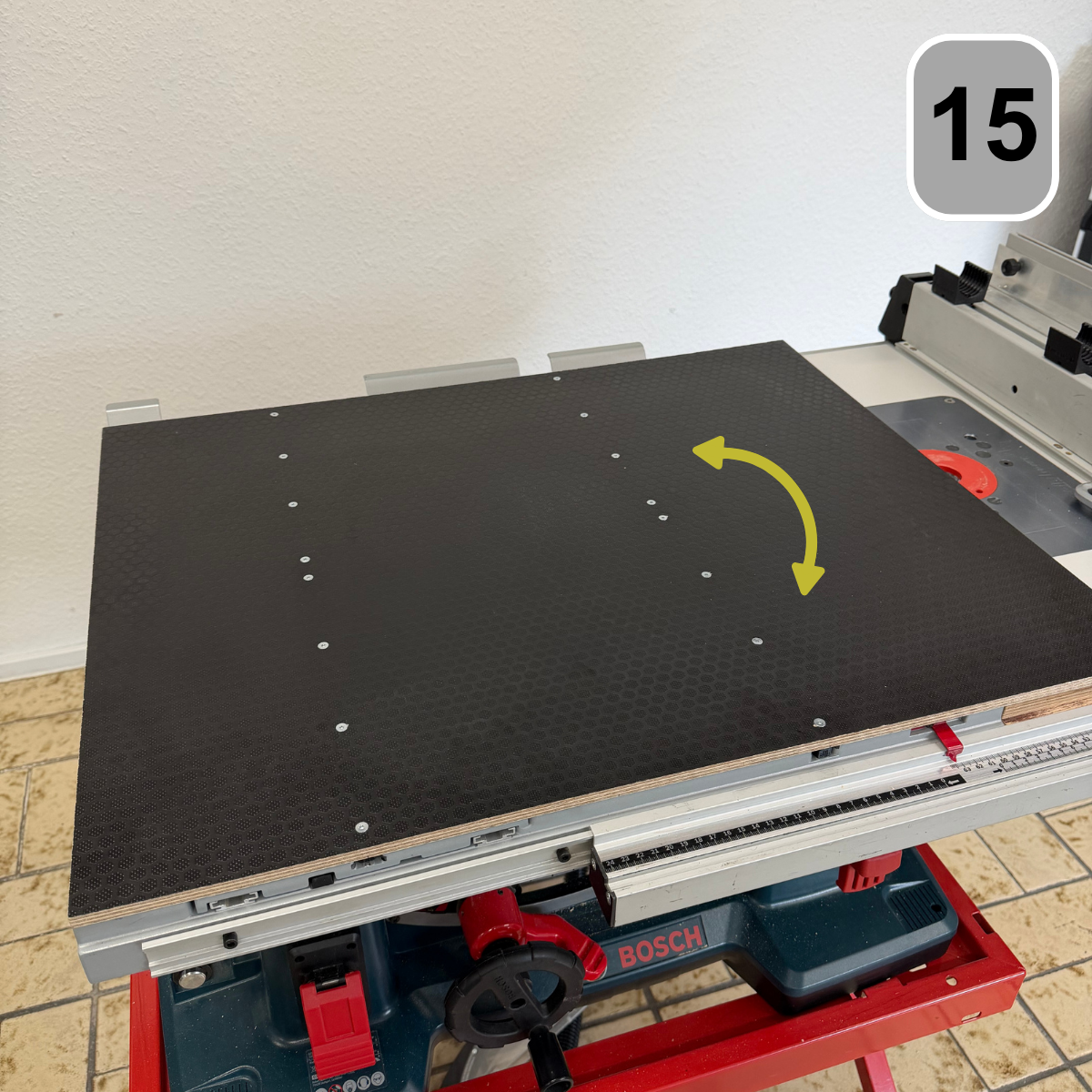

Schritt 12: Montage

Drehe die Platte um und nutze die andere Seite des Montagewerkzeugs, um die Schienen im richtigen Abstand und kolinear zueinander auszurichten. Markiere anschließend die Bohrlöcher. Damit diese auch wirklich Kolinear sind, nutze die Markierung aus Schritt 7 und richte deine Schiene mittig zu dieser aus.
