DustShield Blade Cover für Bosch GTS 10xc
Montageanleitung
Optimiere deine Werkstatt mit der Montageanleitung für das GTS 10 XC
Dust Cover. Schritt-für-Schritt-Anleitung zur einfachen Installation der
effektiven Staubabdeckung. Entdecke, wie du deine Säge vor Staub
schützt und eine sauberere Arbeitsumgebung schaffst!
Leicht
- Innensechskantschlüssel 2mm; 3mm
- Sechskant Bitaufnahme für Gewindeschneider
- Kreuzschraubendreher PH2
Schritt 1: Demontage Sägeblattabdeckung

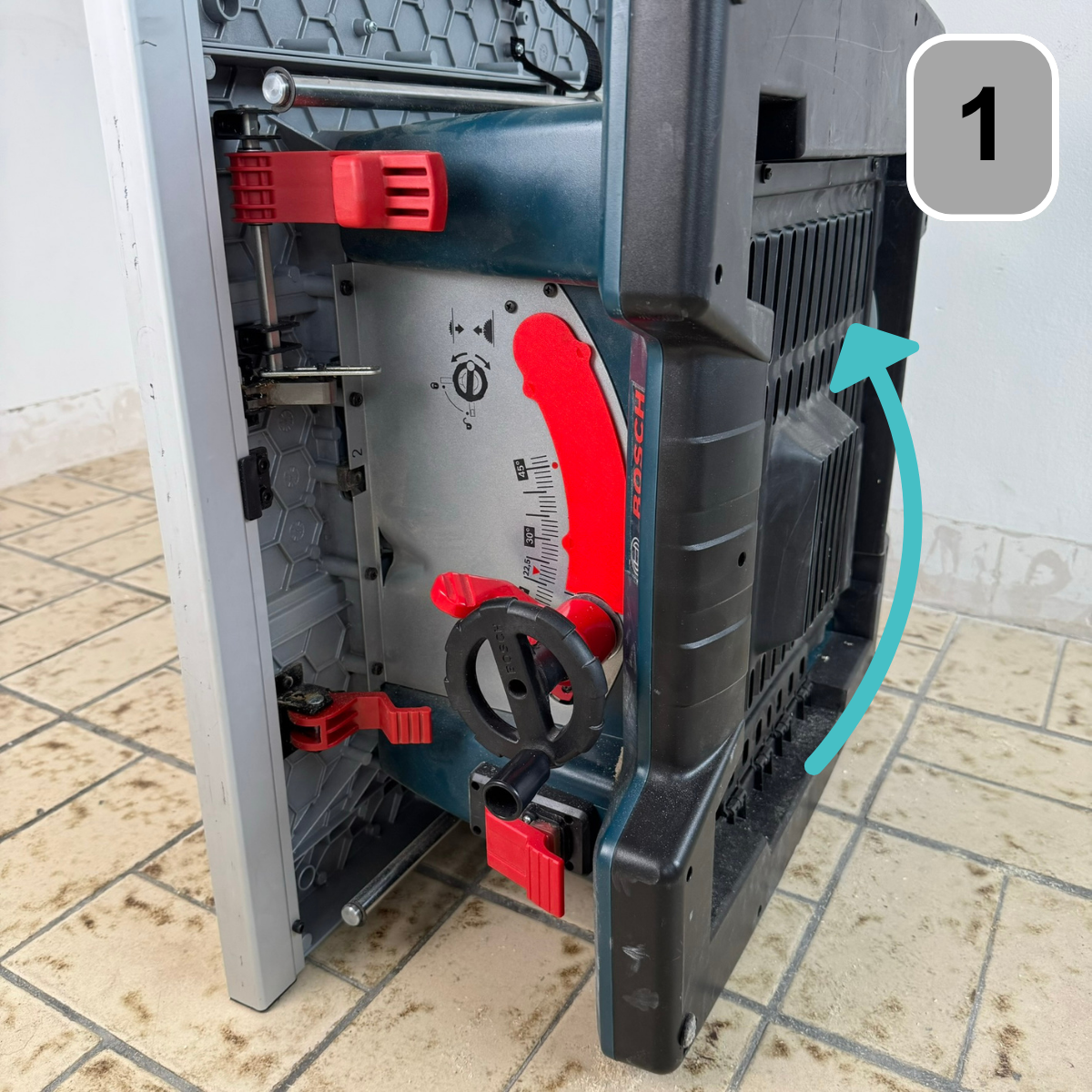

Lege die Tischkreissäge auf die linke Seite, um Zugang zur unteren Öffnung der Säge zu gewinnen.
Schritt 2: Demontage Sägeblattabdeckung

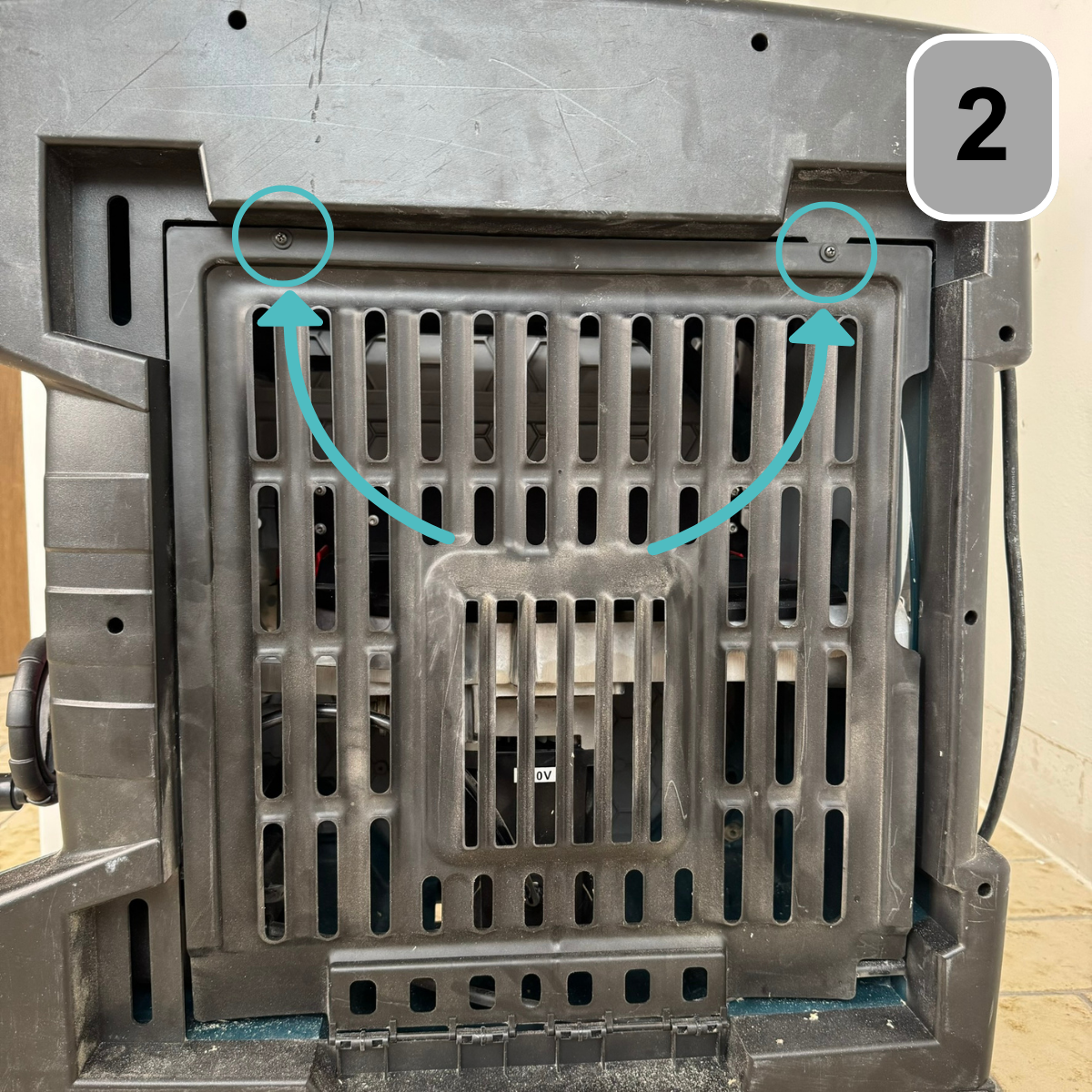

Löse die zwei Schrauben mit einem PH2 Schraubendreher und klappe die Abdeckung auf der unteren Seite der Säge auf.
Schritt 3: Demontage Sägeblattabdeckung

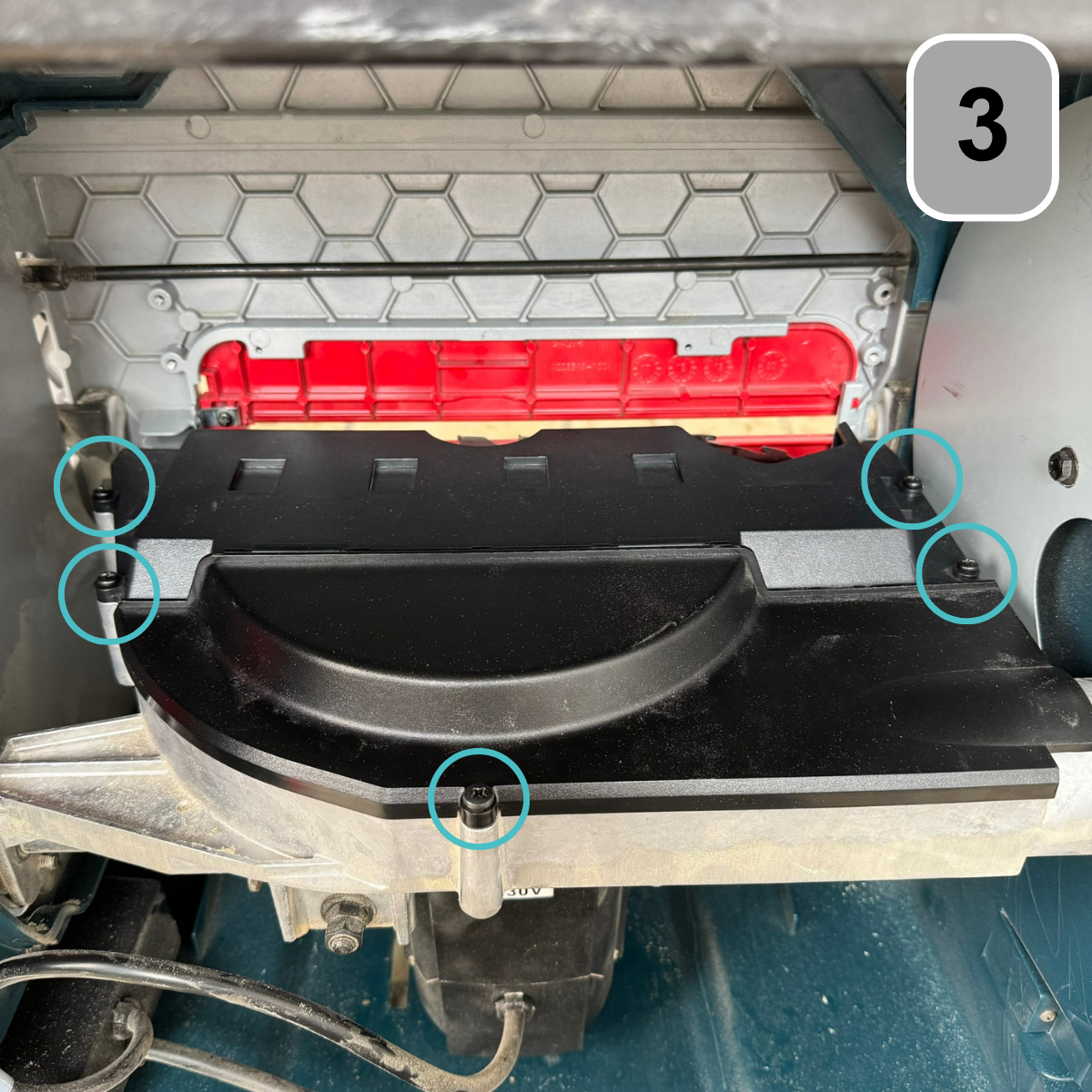

Entferne die fünf Schrauben der schwarzen Abdeckung und nimm die Abdeckung heraus.
Schritt 4: Demontage Sägeblattabdeckung

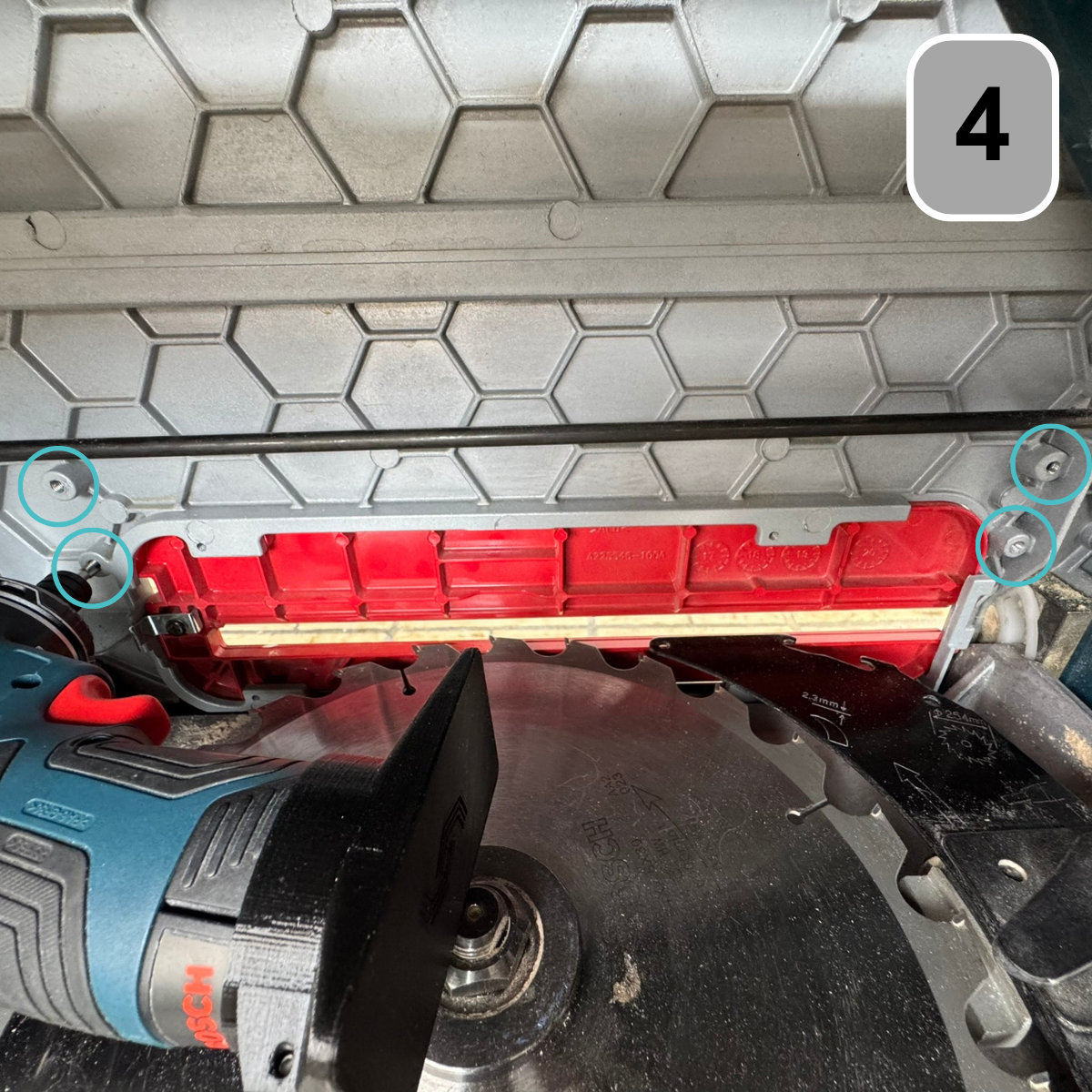

Falls du den Gewindeschneider bei der Bestellung ausgewählt hast,
verwende ihn, um die vier Ankerpunkte mit einem M5-Gewinde zu versehen.
Der Gewindeschneider ist ein Bit-Gewindeschneider und kann mit gängigen
Sechskant-Adaptern bedient werden. Schneide die Gewinde vorsichtig ein;
Vorbohren ist nicht erforderlich. Sauge zum Schluss die Sacklöcher aus,
in die die Gewinde geschnitten wurden. Wenn du den Gewindeschneider
nicht ausgewählt hast, verwende bitte einen passenden
M5-Gewindeschneider, um die Gewinde selbst zu schneiden.
Nutze die Gelegenheit und reinige den Sägekasten gründlich, bevor du mit der weiteren Montage fortfährst.
Schritt 5: Montage am Sägeblattkasten

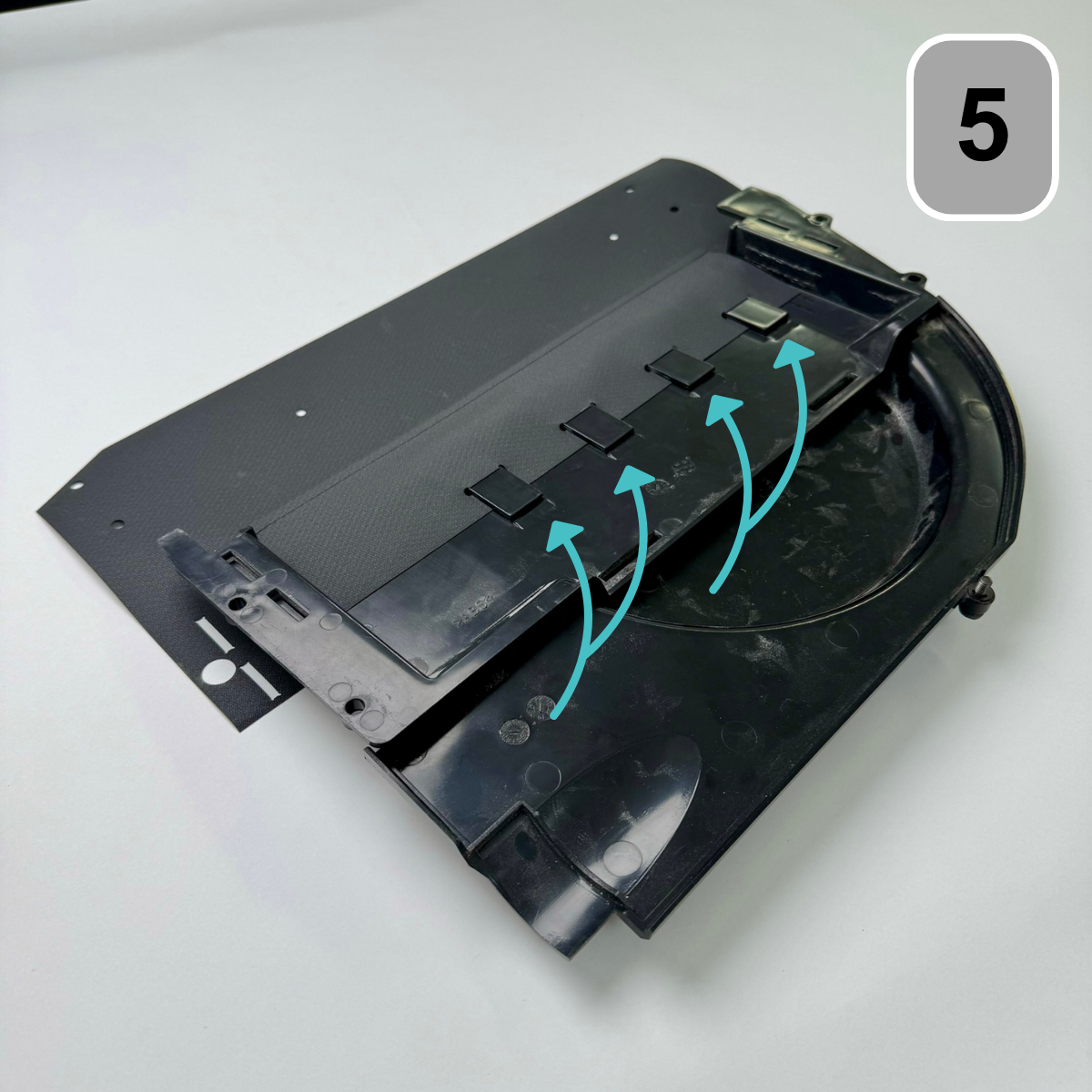

Schau auf die Innenseite der herausgenommenen Abdeckung und fädle den Polyesterstoff in die vier Laschen der Abdeckung ein.
Schritt 6: Montage am Sägeblattkasten
Drehe die Abdeckung um, sodass die Außenseite der Abdeckung oben ist.

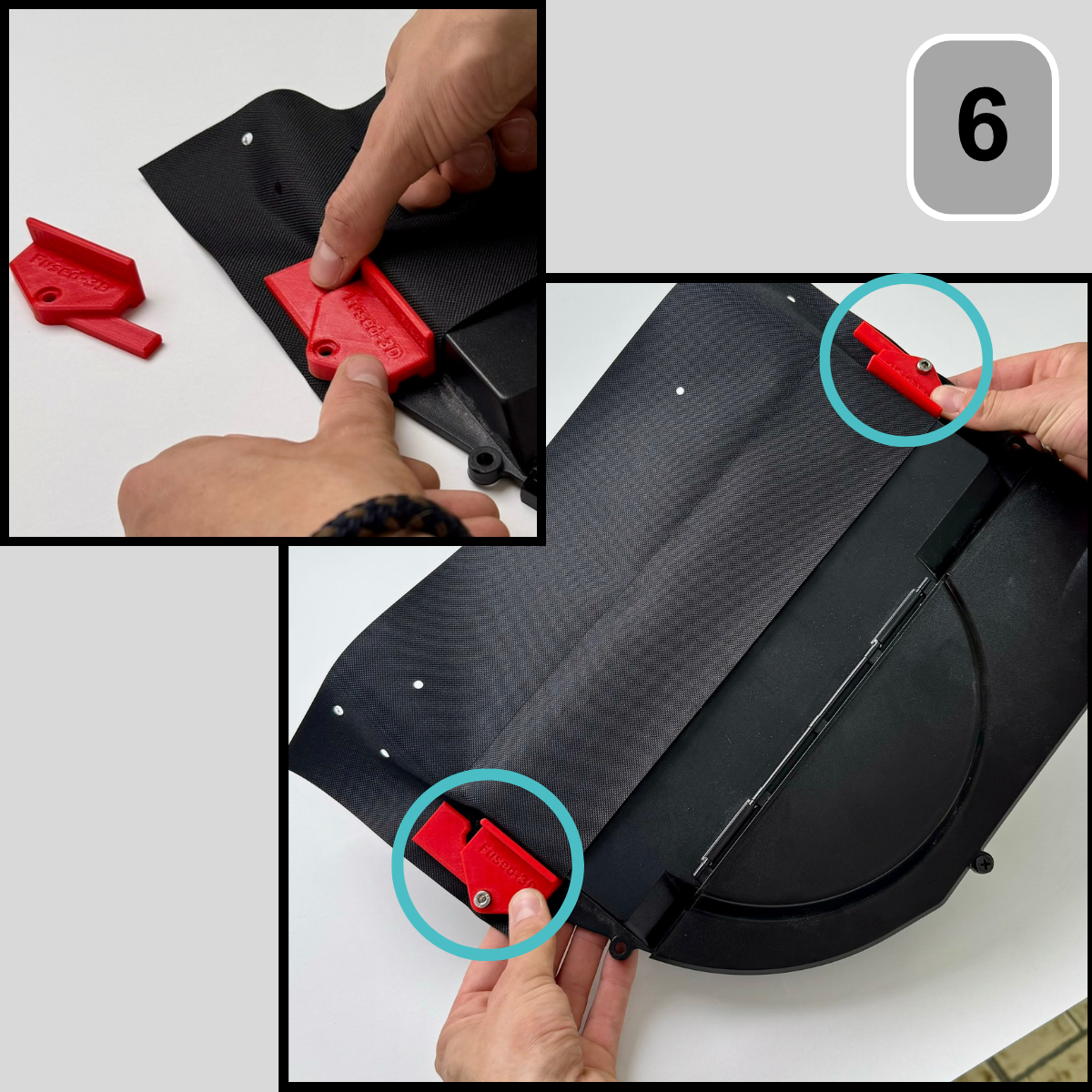

Setze die zwei roten 3D-gedruckten Klötze über den Polyesterstoff auf
die schwarze Abdeckung, sodass der Polyesterstoff geklemmt wird.
Schritt 7: Montage am Sägeblattkasten

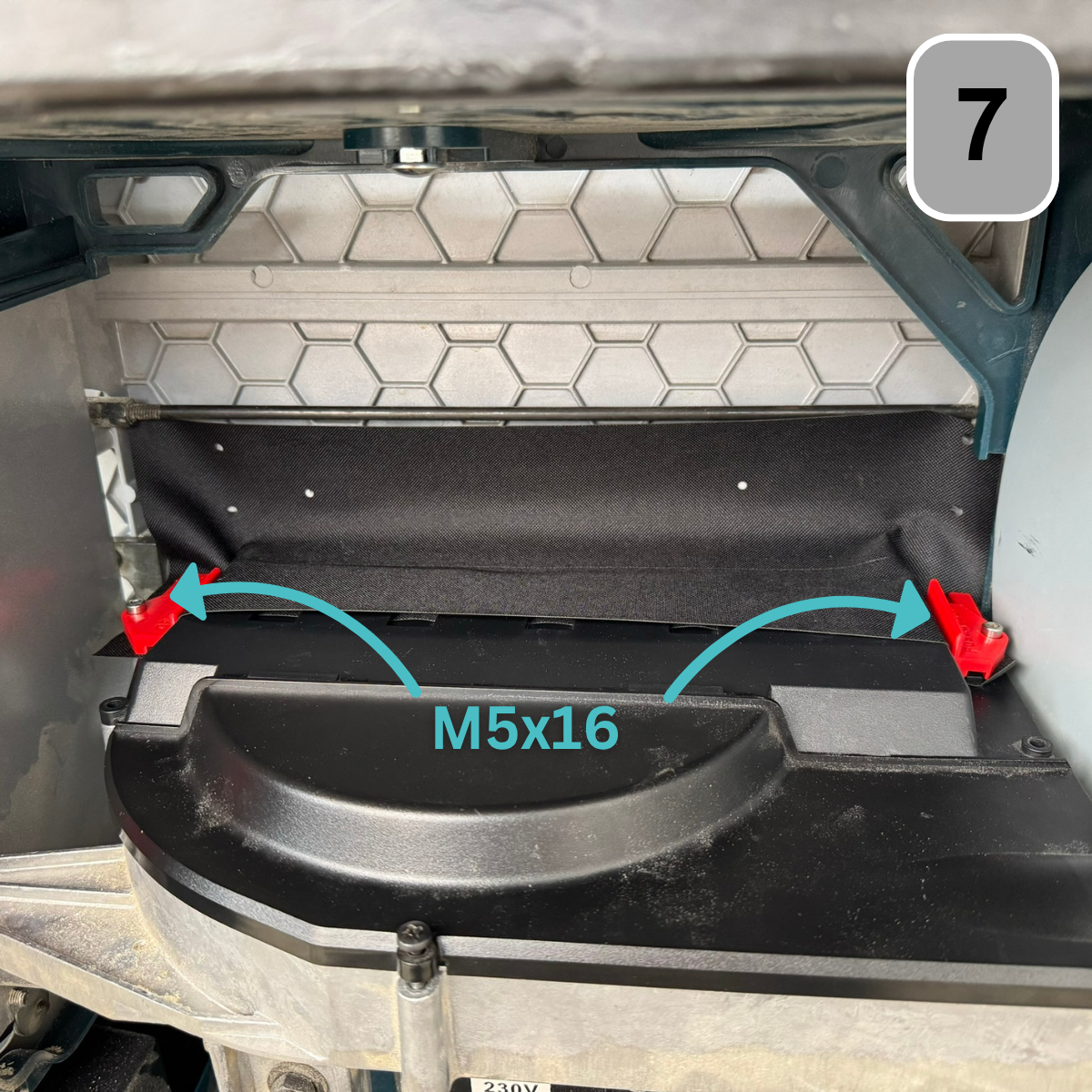

Setze die Abdeckung samt Polyesterstoff und Klötzen wieder in die Säge
ein. Befestige die schwarze Abdeckung wieder am Sägeblattkasten, wobei
du nur drei der fünf Originalschrauben verwendest. An den Stellen, wo
die Klötze sind, verwende die mitgelieferten M5x16 Zylinderkopfschrauben.
Schritt 8: Montage am Sägeblattkasten

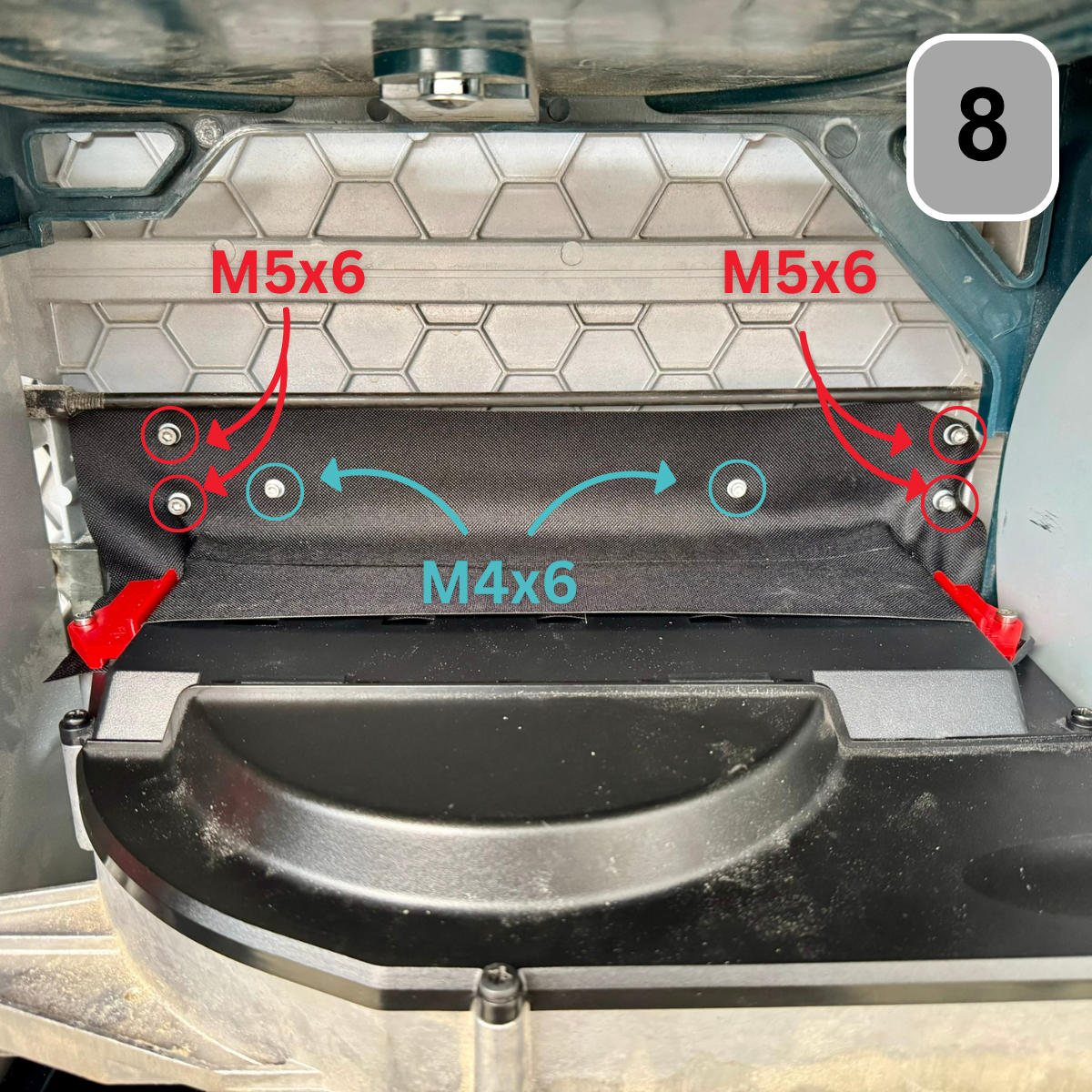

Befestige den Polyesterstoff auf der Unterseite des Sägetischs an den
Stellen, wo zuvor das Gewinde geschnitten wurde. Verwende dazu die
mitgelieferten M5x6 Zylinderkopfschrauben mit Unterlegscheiben. An den bereits vorhandenen mittleren Gewinden verwende die M4x6 Zylinderkopfschrauben mit Unterlegscheiben. Schraube alle Schrauben zunächst lose ein und ziehe sie fest, nachdem alle Schrauben eingebracht sind.
Schritt 9: Kontrolle
Prüfe abschließend, ob das Sägeblatt bei einem Winkelschnitt mit dem
Polyesterstoff kollidiert. Eine Arbeitskontrolle ist notwendig, auch
wenn eine Kollision eigentlich nicht möglich sein sollte.
Schritt 10: Belohnung
Super, du hast es geschafft! Als Belohnung warten Gummibärchen auf dich. Lass es dir schmecken!
