Feineinstellung Parallelanschlag
Montageanleitung
Probleme mit einem schiefen Parallelanschlag? Unser eingetragenes
Gebrauchsmuster ist die Lösung! Der 11-fach gelagerte Rollschlitten für den Bosch GTS 10 xc Parallelanschlag garantiert gerade Schnitte. Mit nachjustierbaren Rollwinkeln läuft der Anschlag spielfrei in der Führungsschiene. Ein zusätzliches Kugellager hält ihn dauerhaft parallel zum Sägeblatt.
Leicht
- Innensechskantschlüssel 2,5mm
- Kreuzschraubendreher PH2

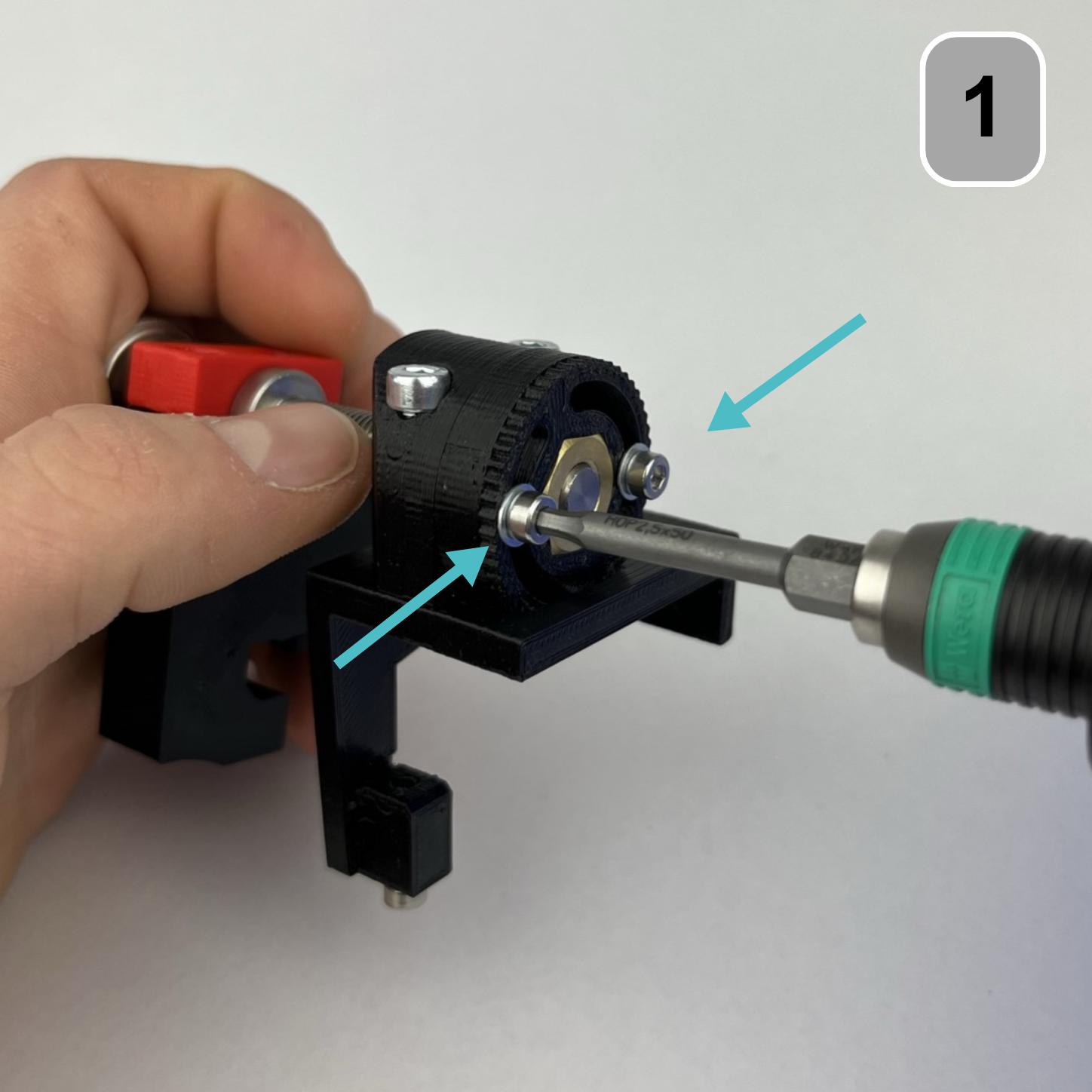

Schritt 1: Individuelles Spiel einstellen
Zylinderkopfschrauben (2x) leicht lösen

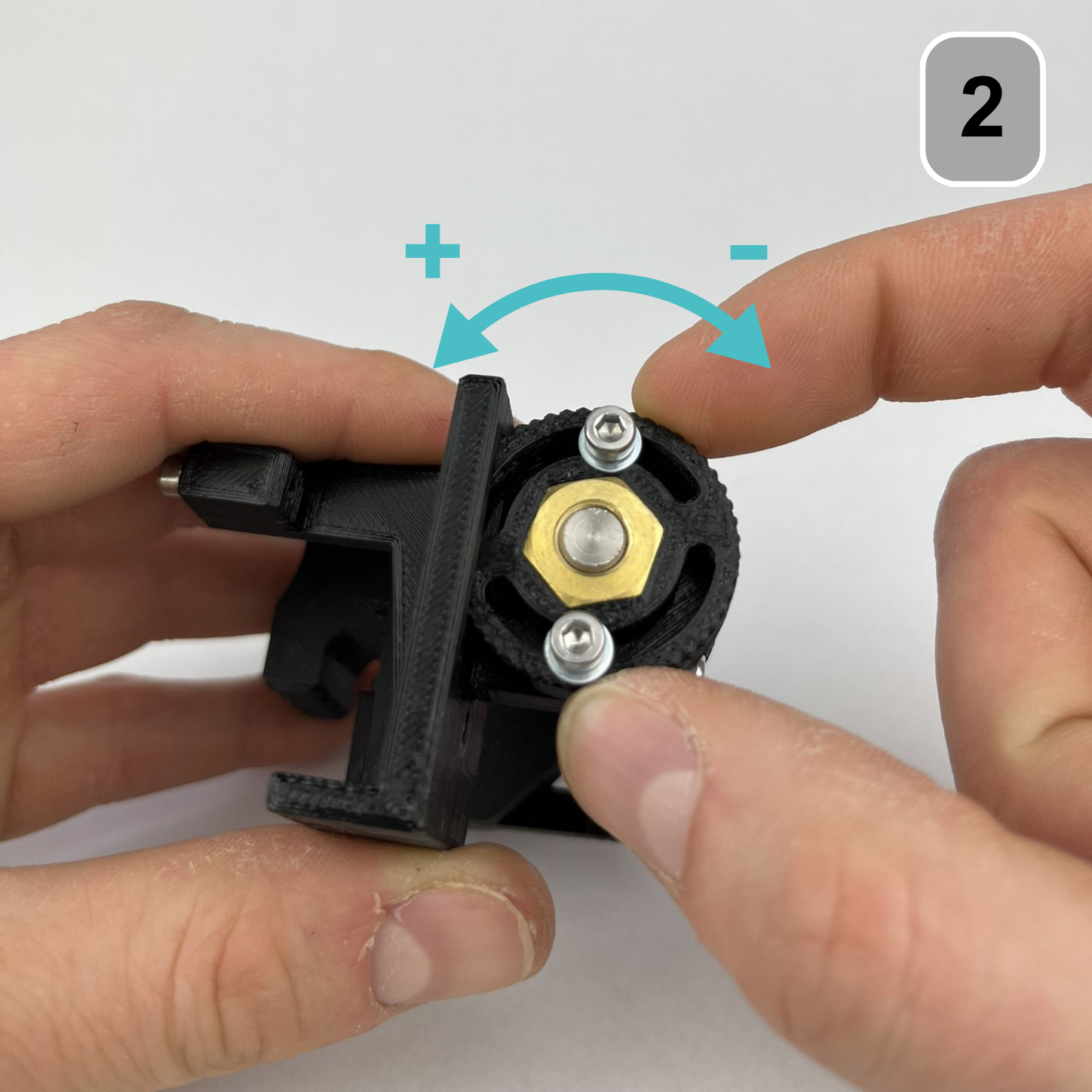

Schritt 2: Insividuelles Spiel einstellen
Mutterdeckel mit Rändelung drehen um das Spiel zwischen Muttern und Stellschraube zu optimieren. Ideales Spiel herrscht, wenn sich die Stellschraube mit leichtem Widerstand in beide Richtungen drehen lässt. Drehung gegen Uhrzeigersinn (+) erhöht das Spiel. Drehung mit Uhrzeigersinn (-) verringert das Spiel.

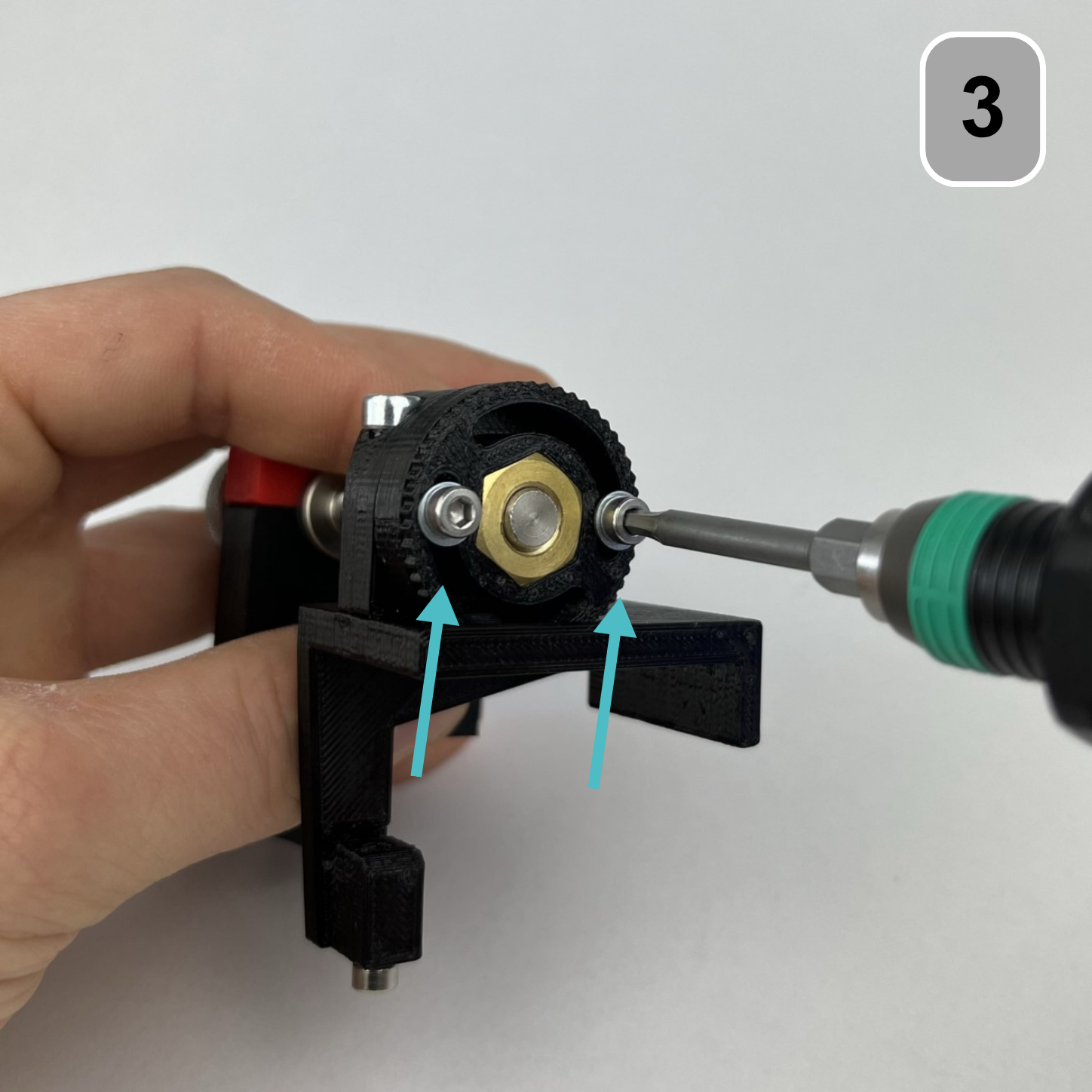

Schritt 3: Individuelles Spiel einstellen
Abschließend können die zwei Zylinderkopfschrauben angezogen werden.
Achtung: Beim wieder anziehen der Zylinderkopfschrauben werden die Muttern leicht gegeneinander gedrückt und können die vorgenommene Einstellung leicht verändern.
*Das Spiel zwischen den Messingmuttern und der Stellschraube lässt sich jederzeit im eingebautem Zustand am Parallelanschlag ändern.

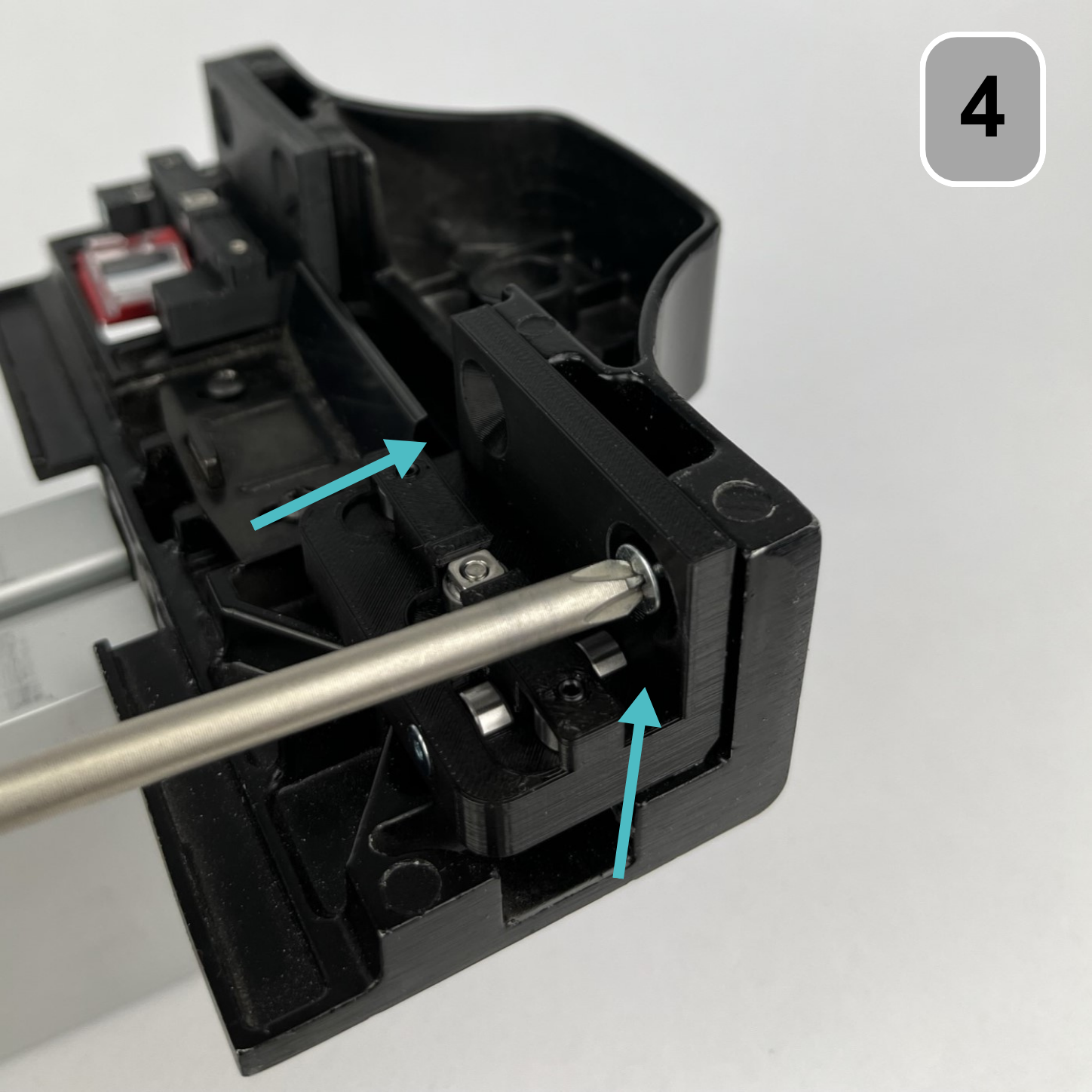

Schritt 4: Anbringen am Parallelanschlag
Rollschlitten oder Gleitschlitten auf der Seite ohne Fenster entfernen.

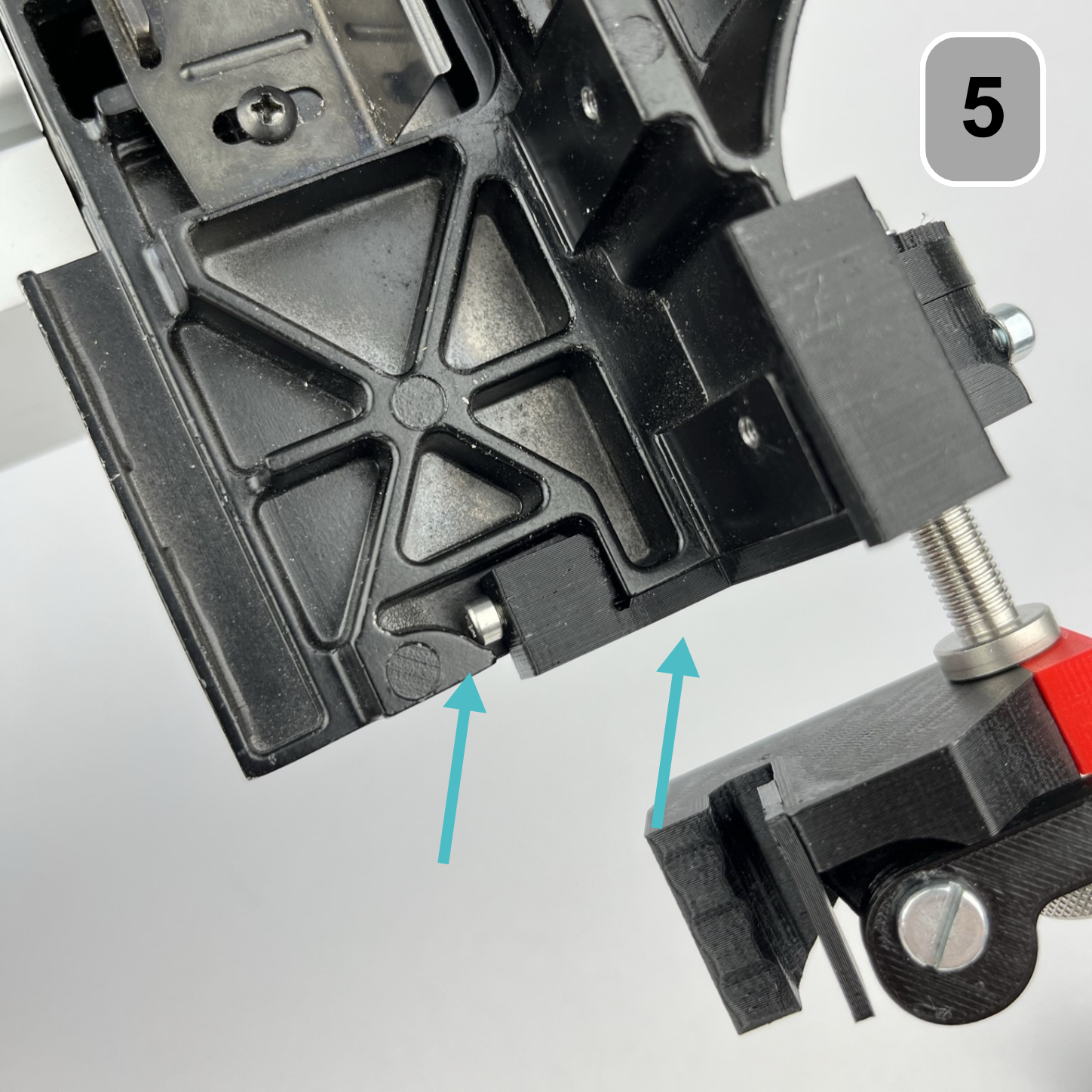

Schritt 5: Anbringen am Parallelanschlag
Feineinstellung am Parallelanschlag ansetzen. Die Zylinderkopfschraube muss ähnlich wie in der Abbildung gekennzeichnet herein geschraubt werden und an deinen Parallelanschlag angepasst werden.
Dabei ist darauf zu achten, dass der Ausleger bündig an der Außenseite des Parallelanschlags anliegt und die Zylinderkopfschraube Kontakt mit der gewölbten Fläche hat.

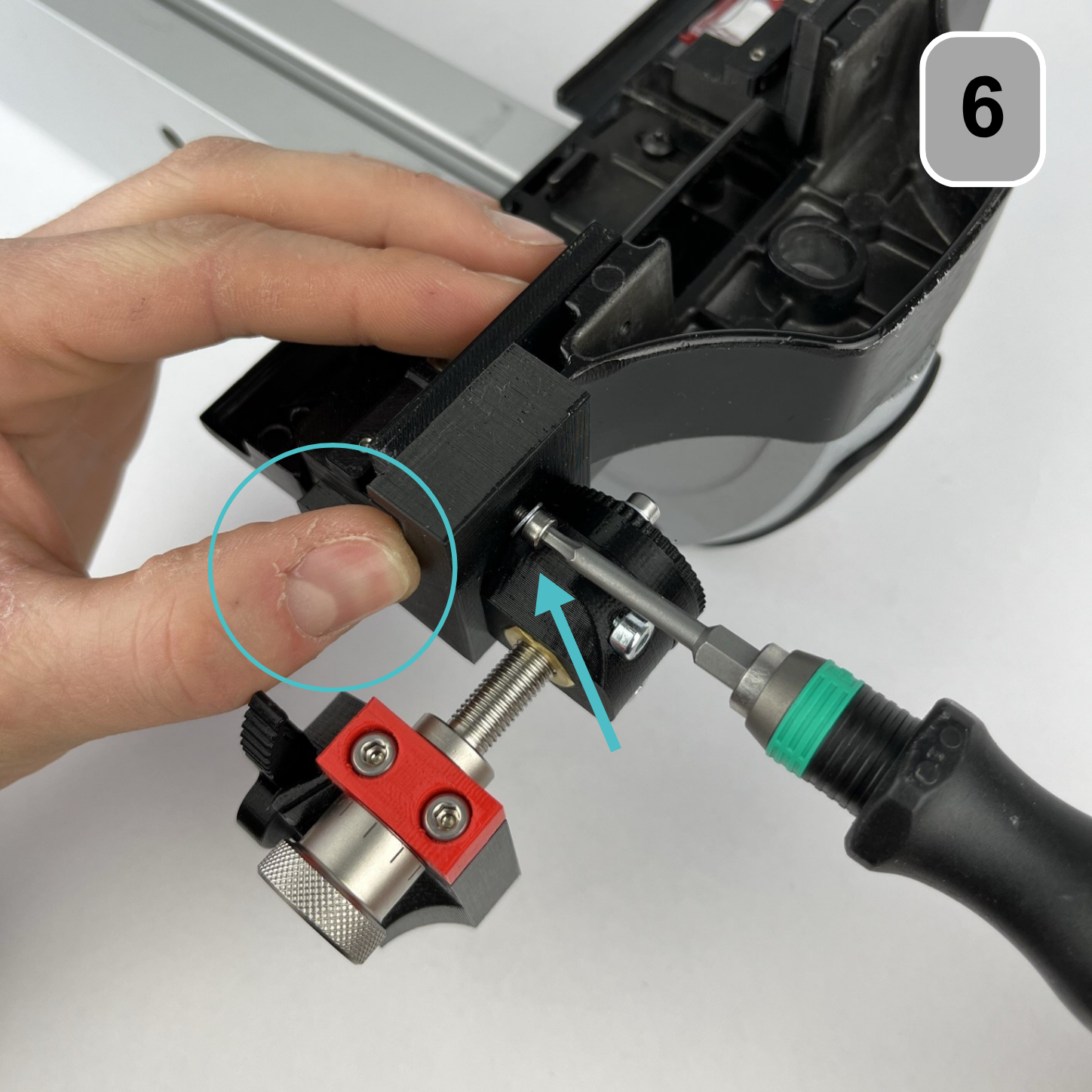

Schritt 6: Anbringen am Parallelanschlag
Die mitgelieferte Zylinderkopfschraube verbindet dann die Feineinstellung mit dem Parallelanschlag. Prüfe vorab ob das M3 Gewinde vorhanden ist. Ansonsten muss dies von der anderen Seite nachgeschnitten werden. Vor dem Anziehen der Schraube muss die Feineinstellung an den Parallelanschlag gepresst werden.

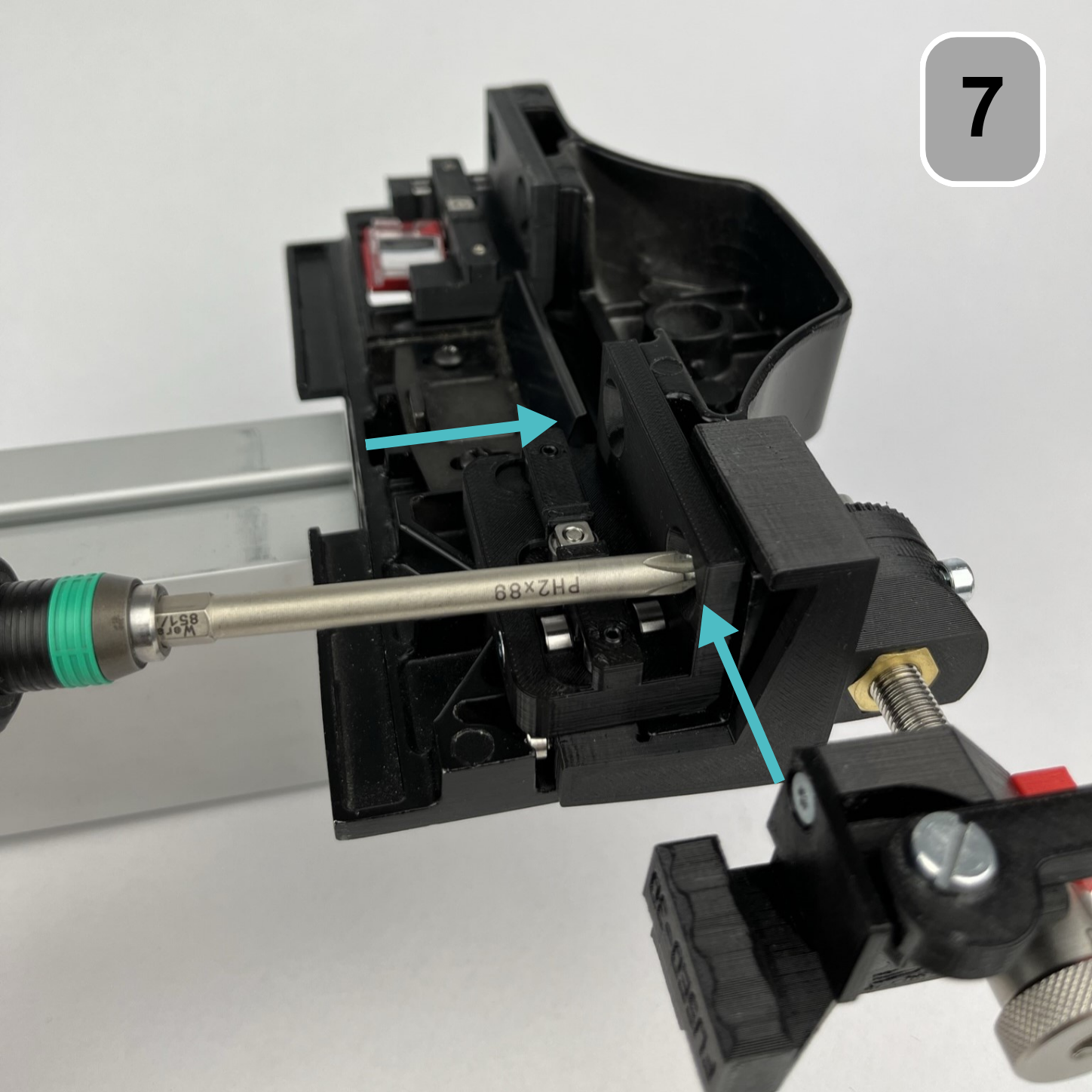

Schritt 7: Anbringen am Parallelanschlag
Zum Schluss kann der Rollschlitten oder der Gleitschlitten wieder an den Parallelanschlag geschraubt werden.

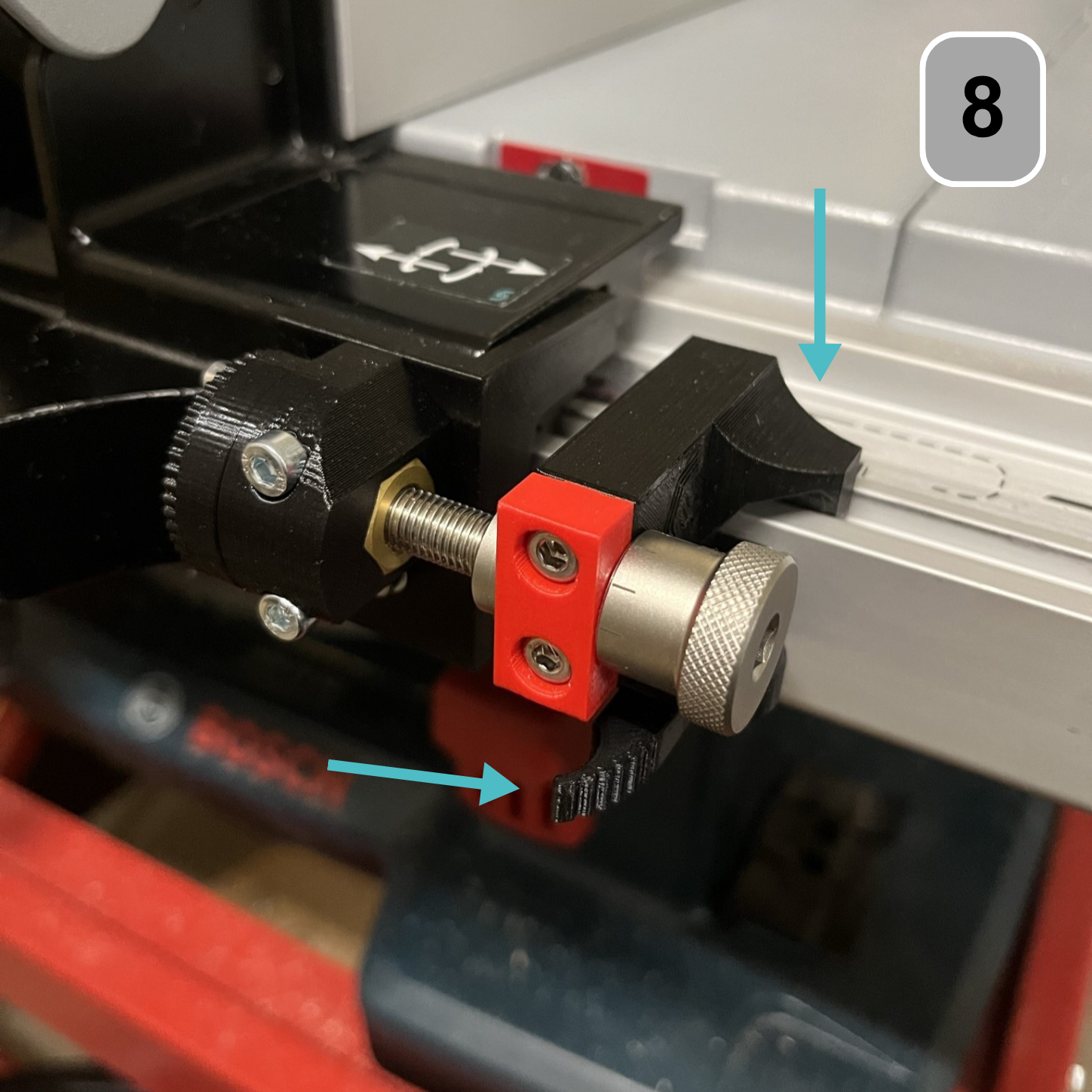

Schritt 8: Benutzung
Den Klemmapperat der Feineinstellung in das U-Profil der Führungsschiene setzen. Dabei ist darauf zu achten, dass sich der Klemmhebel im ungespannten Zustand befindet.

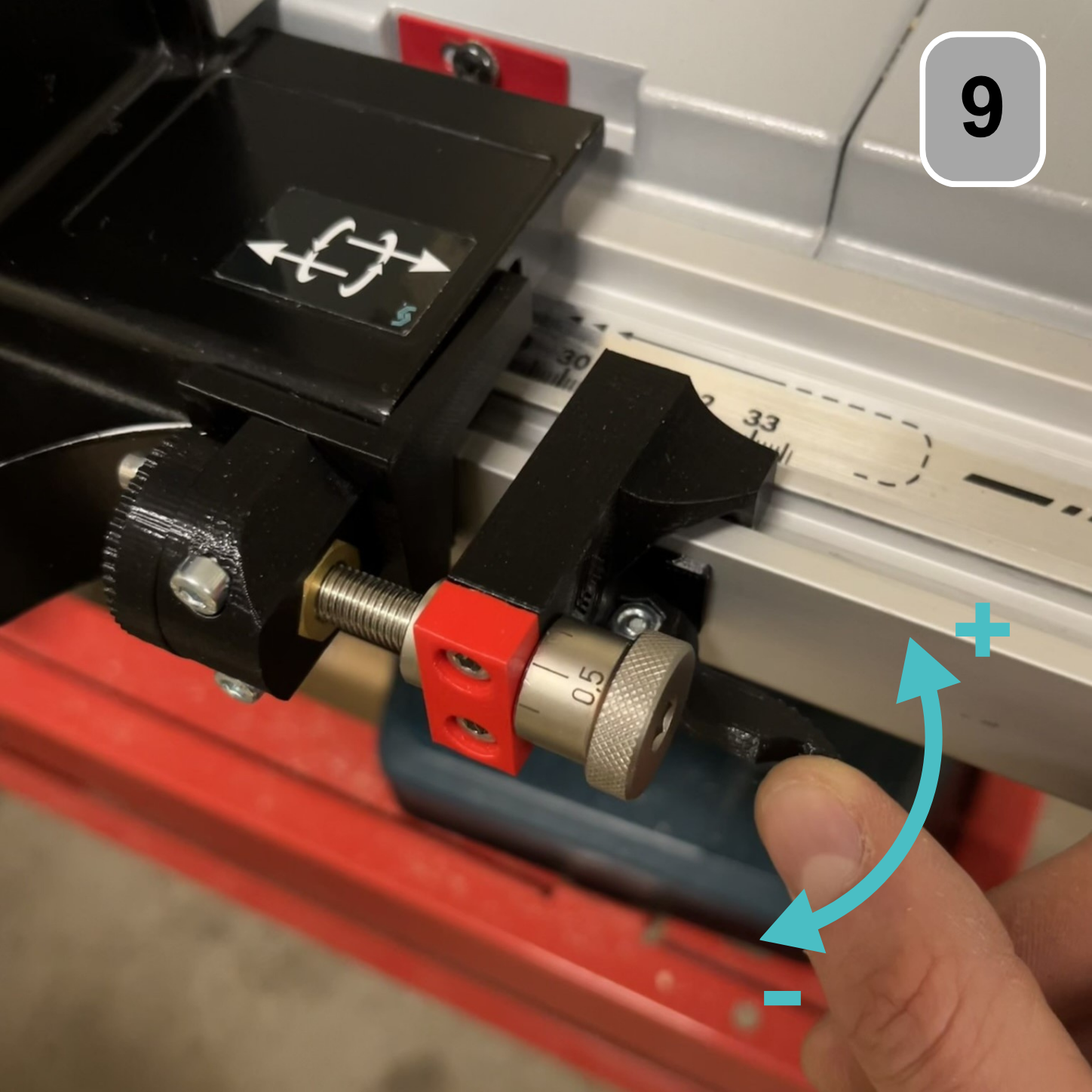

Schritt 9: Benutzung
Klemmhebel in "+" bewegen um die Feineinstellung zu fixieren. In Richnung "-" um diese zu lösen.
Achtung: Der Klemmhebel ersetzt nicht die Hauptklemmung des Parallelanschlags! Beim Sägen mit dem Parallelanschlag muss die Hauptklemmung jederzeit gespannt werden!

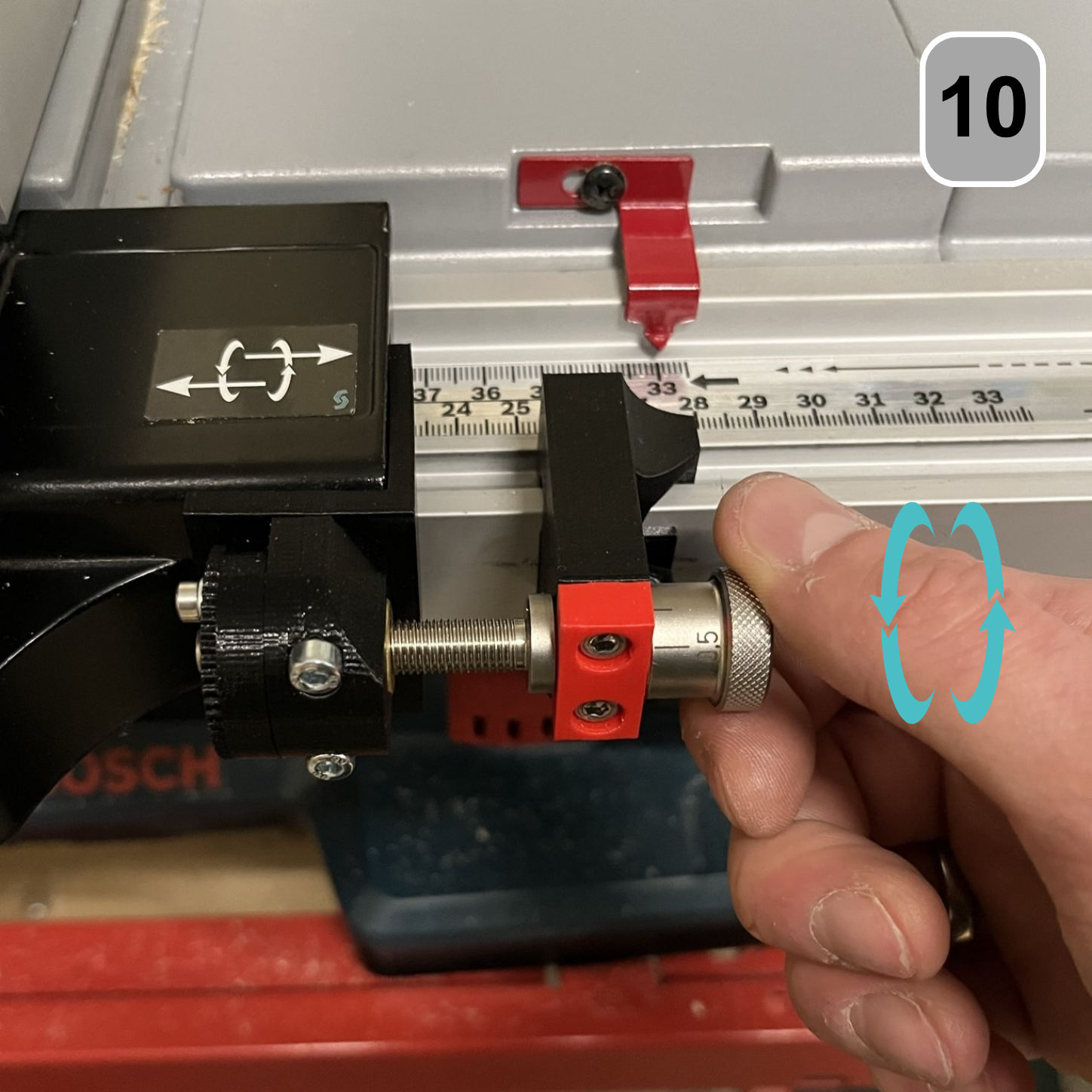

Schritt 10: Benutzung
Bei losgelöster Hauptklemmung des Parallelanschlags und gespannter Feineinstellung lässt sich der Parallelanschlag fein zum und vom Sägeblatt bewegen. Nachdem die gewünschte Position erreicht wurde, muss die Hauptklemmung festgesetzt werden. Nun kann gesägt werden. Viel Spaß!
Schritt 11: Belohnung
Schraube abschließend die Gewindefurchende Schraube in den Parallelanschlag hinein. Nutze dafür einen PH3 Schraubendreher
