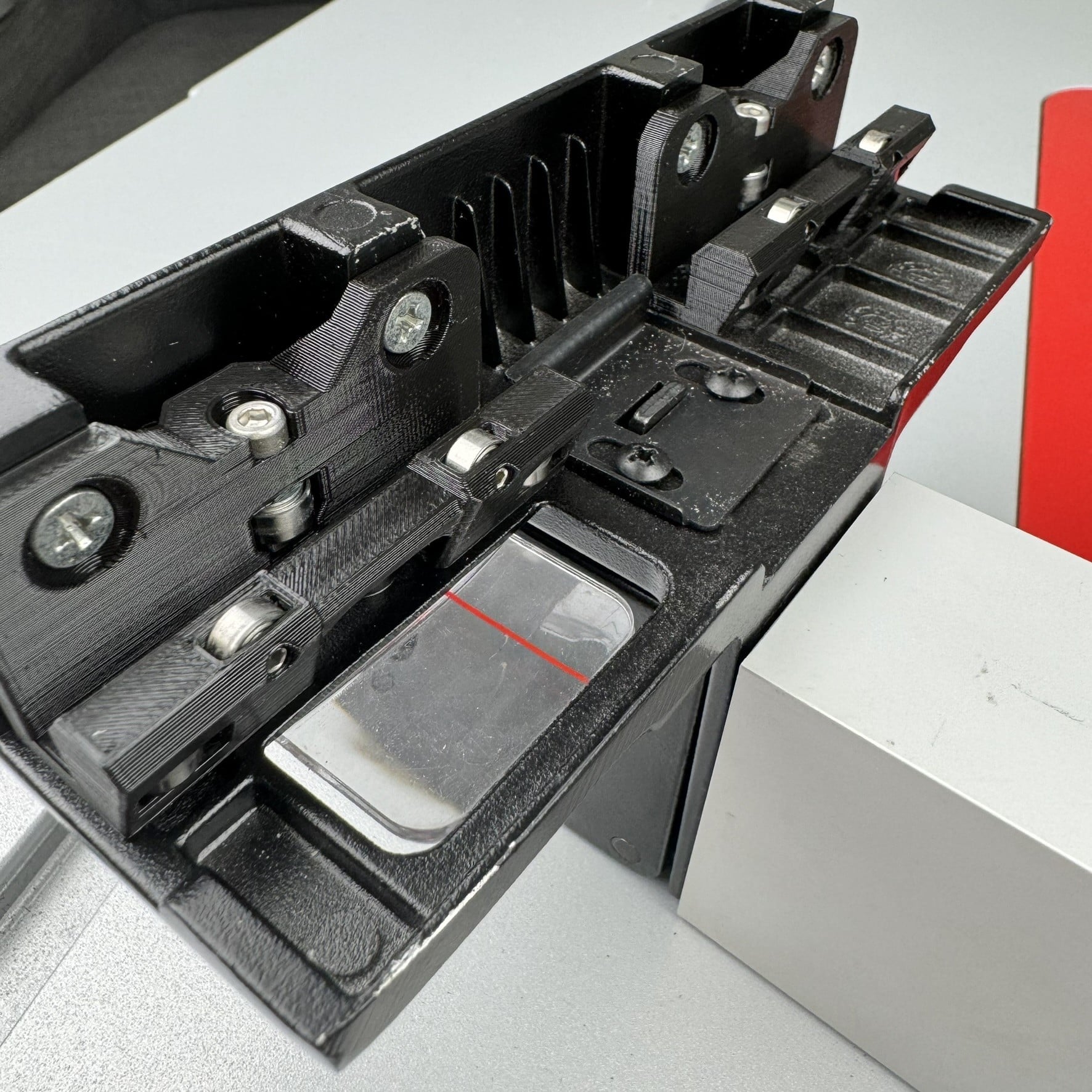

Rollschlitten Umbausatz für den Bosch GTS 10j Parallelanschlag
Montageanleitung
Schieflauf beim Parallelanschlag satt?
Unser optimierter Rollschlitten für die Bosch GTS 10 J schafft Abhilfe! Dank 11-facher Lagerung und präzise einstellbarer Rollwinkel gleitet der Anschlag spielfrei durch die Führung. Ein zusätzliches Kugellager sorgt für konstanten Parallelverlauf zum Sägeblatt – für perfekte,
gerade Schnitte.
Leicht
- Innensechskantschlüssel 2mm
- PH2 Schraubendreher
- Splinttreiber und Hammer
Schritt 1: Spiel der Kugellager einstellen
Alle folgenden Schritte sind mit beiden Rollschlitten durchzuführen!
Den Rollschlitten in das Aluminiumprofil deiner Säge einsetzen. Durch vorsichtiges Hin- und Herwackeln prüfen, wie viel Spiel der Rollschlitten hat.

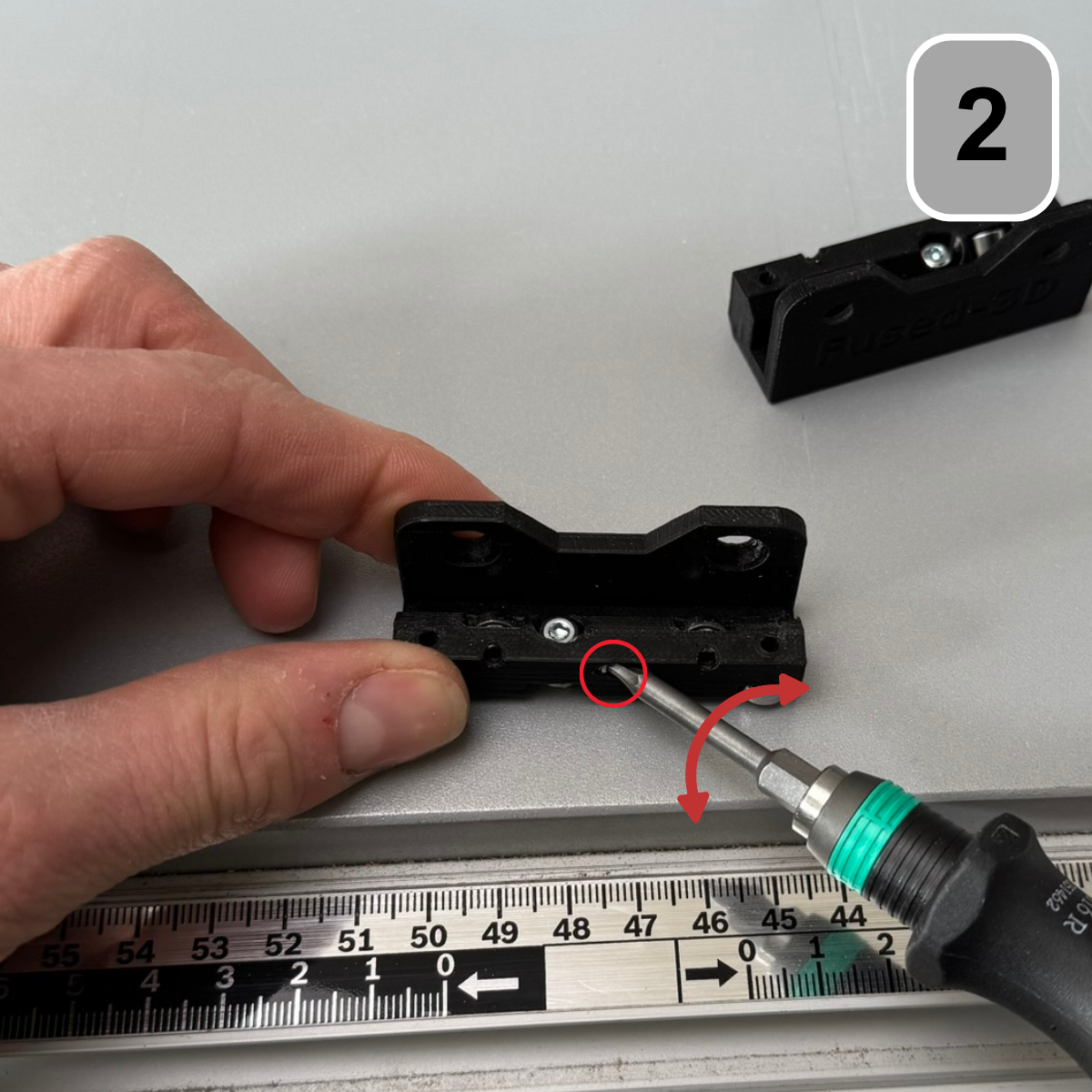

Schritt 2: Spiel der Kugellager einstellen
Den Rollschlitten wieder aus dem Aluminiumprofil herausnehmen. Den
Gewindestift mithilfe eines 2-mm-Sechskantschlüssels auf der Vorderseite
des Rollschlittens im Uhrzeigersinn eindrehen, um das Spiel zu verringern. Durch Herausdrehen der Schraube kann das Spiel gelockert werden.

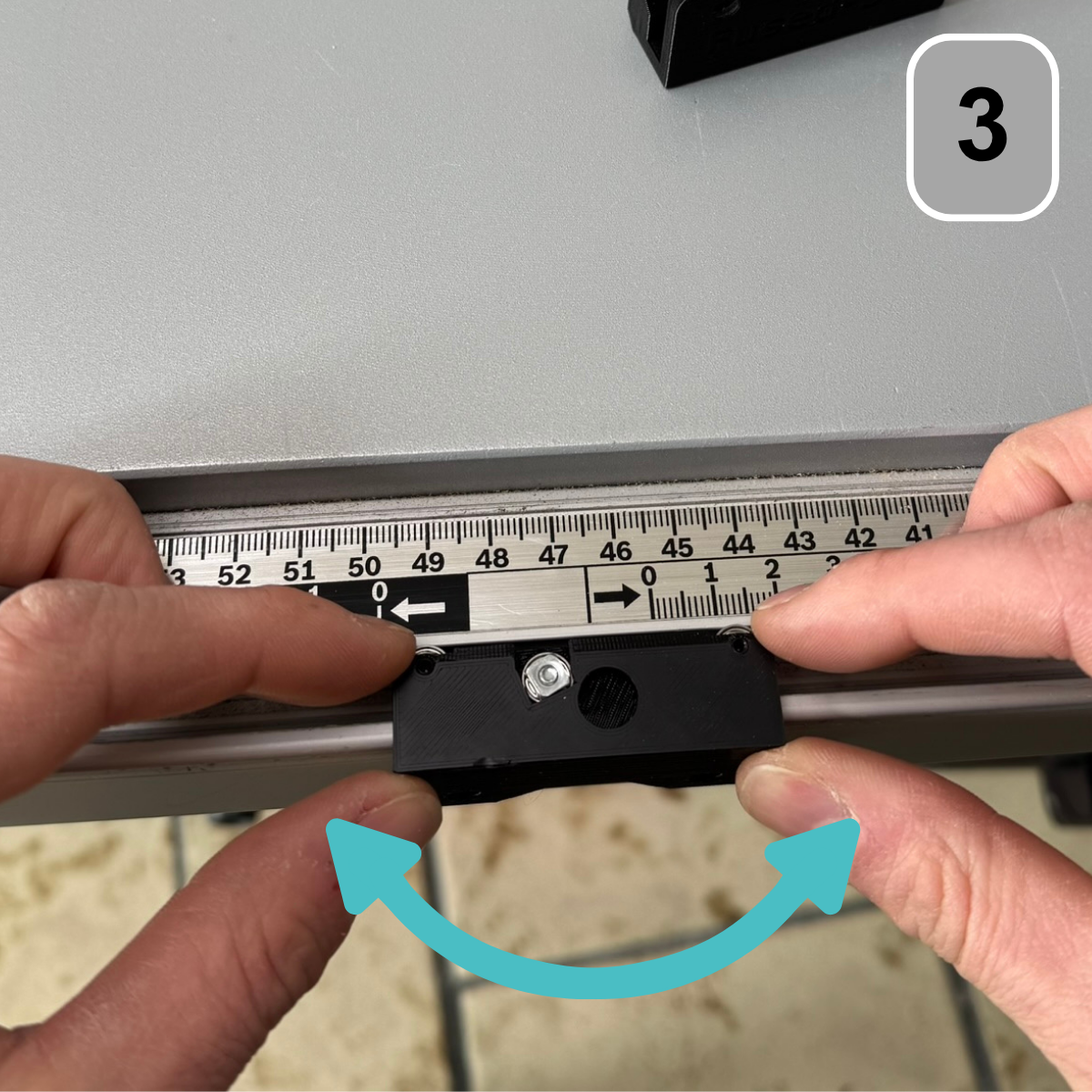

Schritt 3: Spiel der Kugellager einstellen
Nachdem eine Voreinstellung getroffen wurde, den Rollschlitten erneut in das Aluminiumprofil einsetzen. Durch Hin- und Herwackeln prüfen, ob sich das Spiel verringert hat. Sobald kein Spiel mehr vorhanden ist, sollte geprüft werden, ob sich der Rollschlitten angenehm im Aluminiumprofil bewegen lässt. Andernfalls muss der Schritt 2 wiederholt werden.

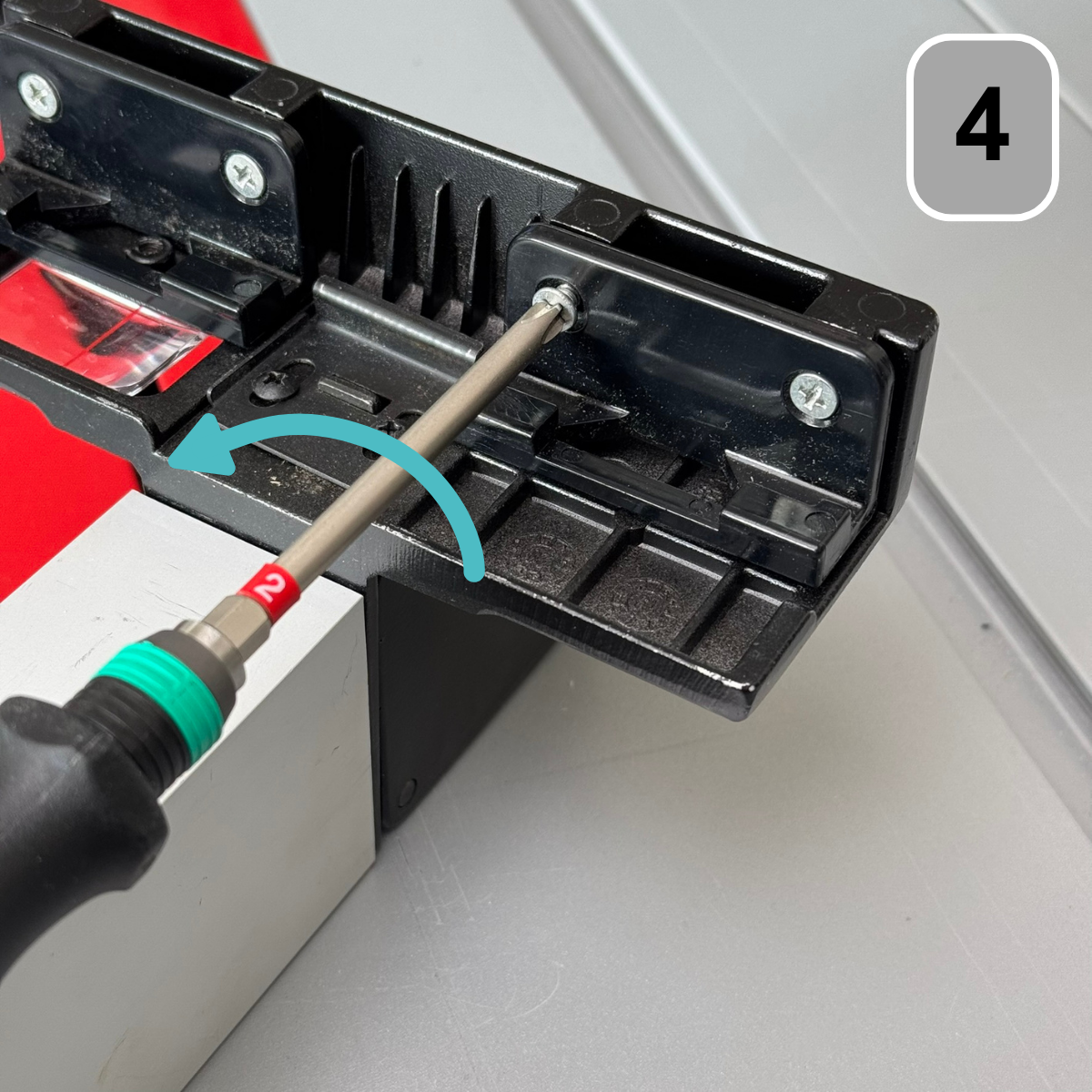

Schritt 4: Demontage Gleitwinkel
Demontiere die originalen Gleitschlitten mithilfe eines PH2-Schraubendrehers.

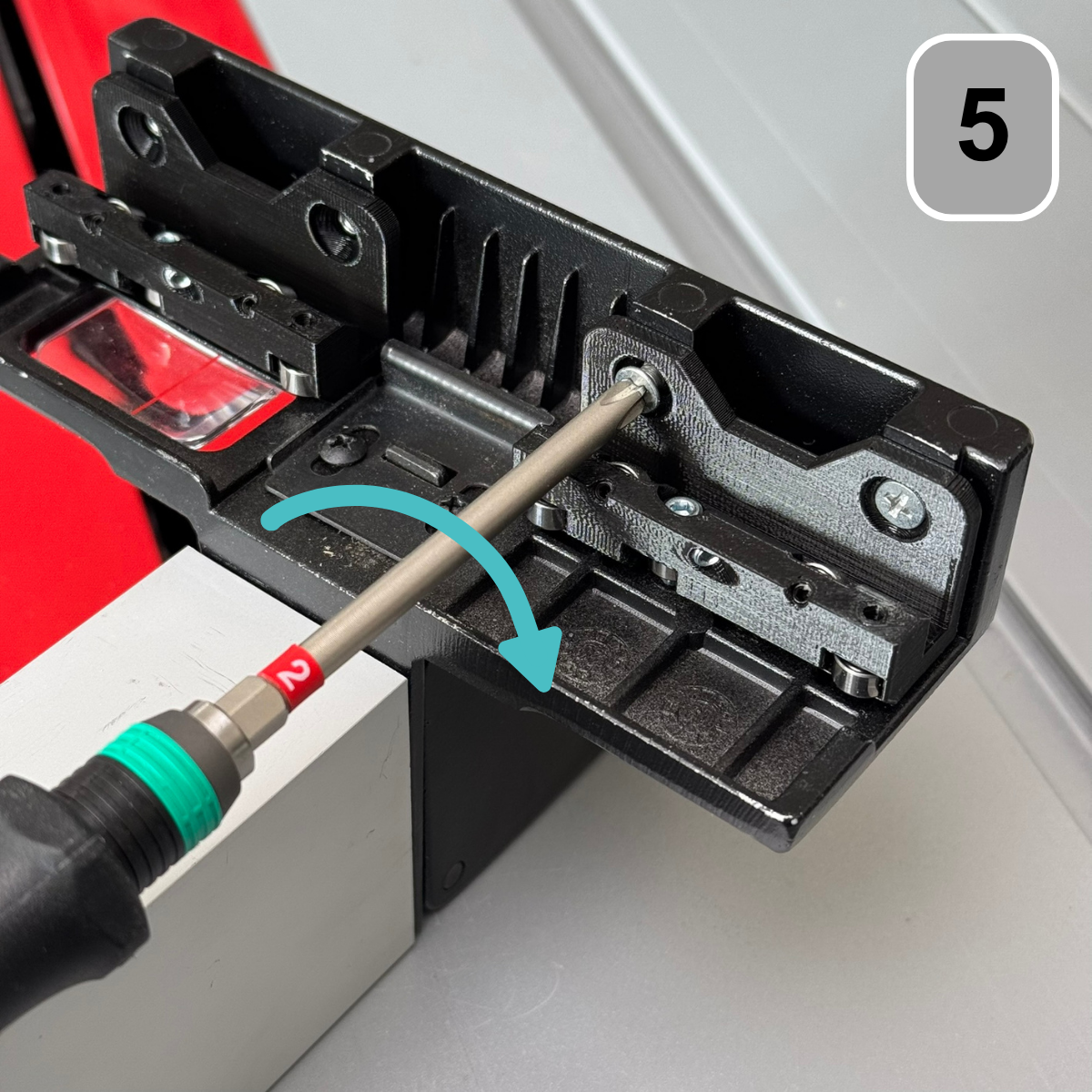

Schritt 5: Montage Rollschlitten am Parallelanschlag
Positioniere anschließend beide Rollschlitten am Parallelanschlag und
befestige sie mit den zuvor entfernten Schrauben unter Verwendung eines
PH2-Schraubendrehers.

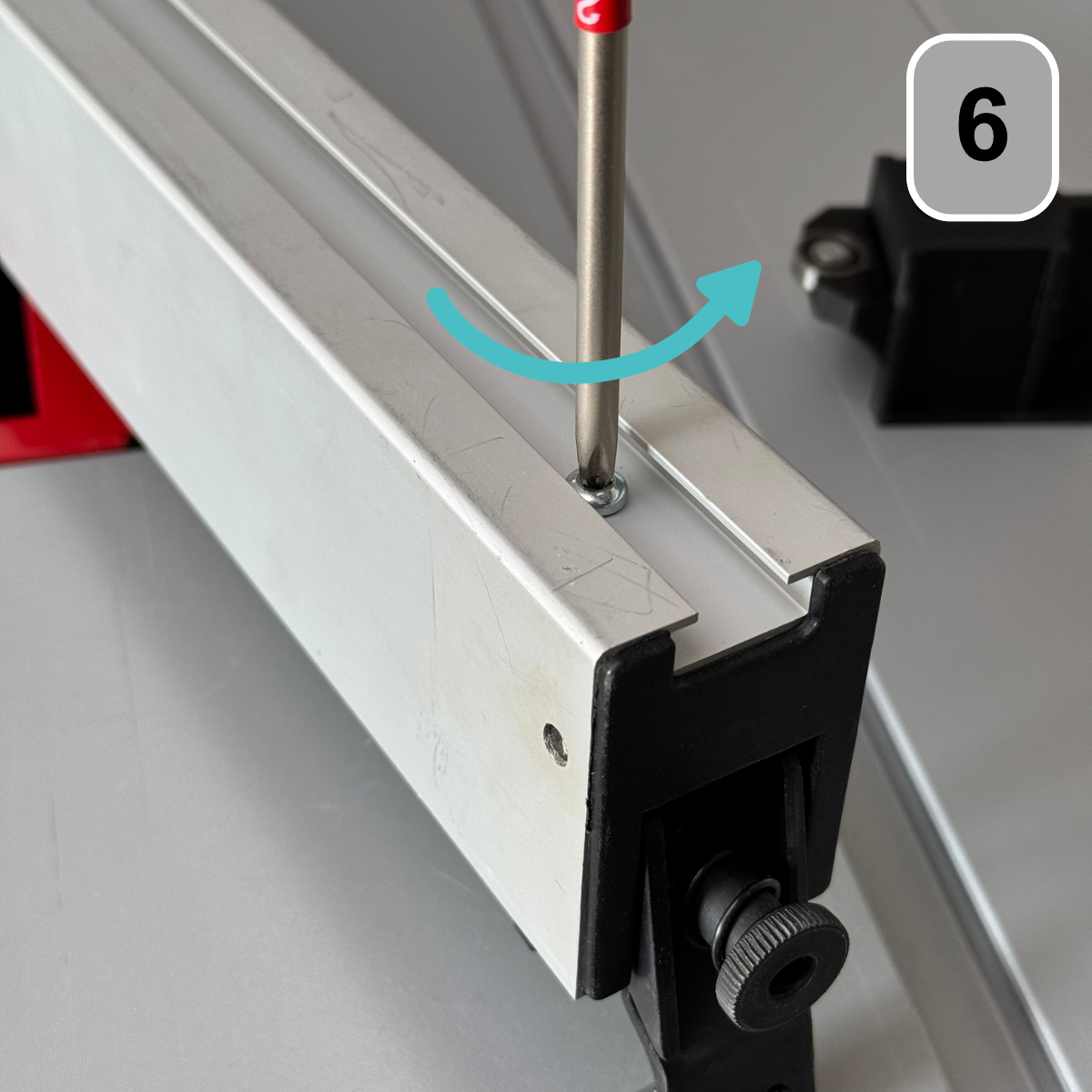

Schritt 6: Demontage Mitläufer
Bitte trage beim Entfernen des Mitläufers unbedingt eine Schutzbrille, da sich hinter dem Spannmechanismus gespannte Federn befinden.
Entferne auf der Rückseite des Parallelanschlags die Gewindefurchendeschraube. Diese befindet sich an der Oberseite und lässt sich mit einem PH2-Schraubendreher herausdrehen.

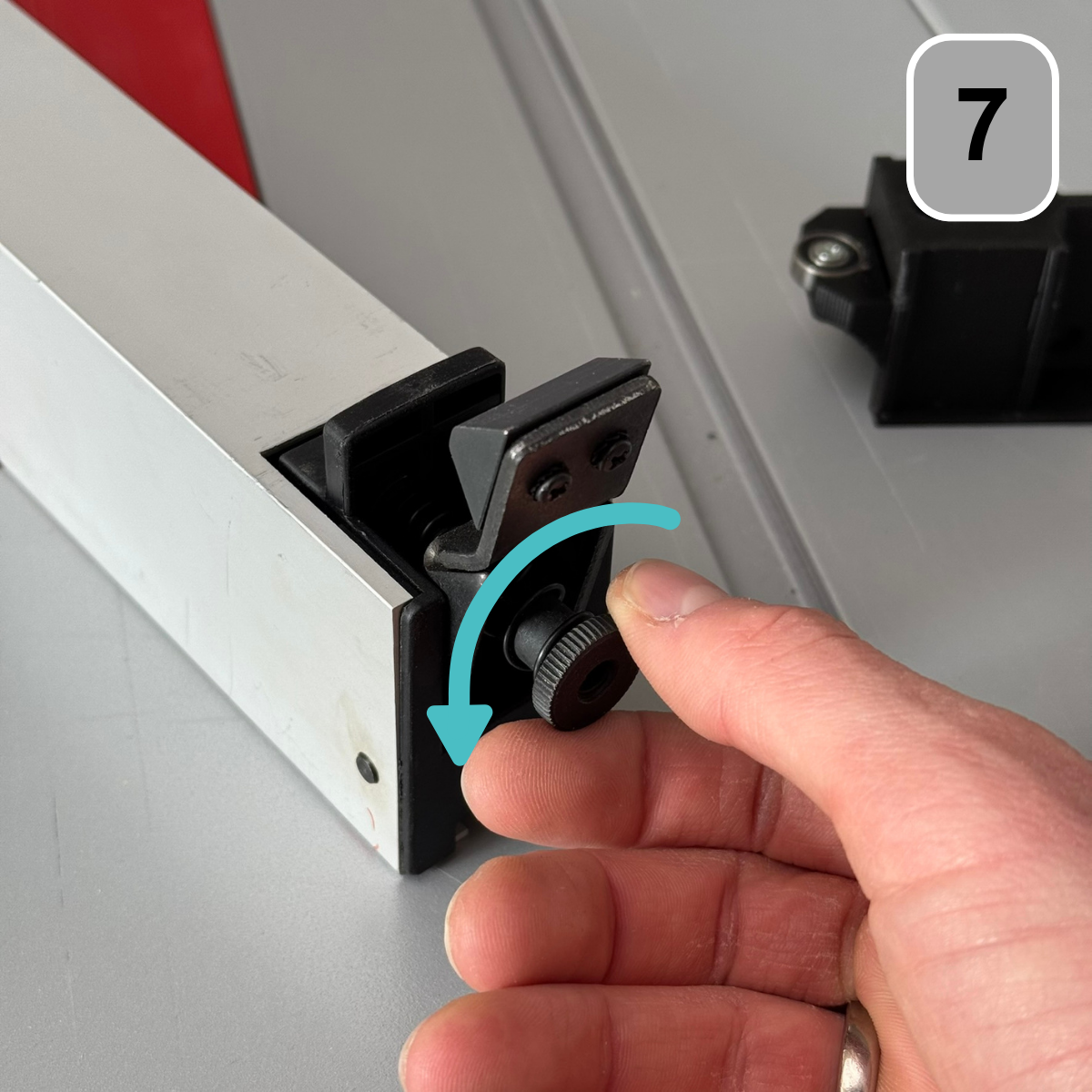

Schritt 7: Demontage Mitläufer
Demontiere die Rändelschraube auf der Rückseite, welche zur Einstellung
der Spannkraft dient. Achte darauf, dass sich eine Feder direkt hinter der Rändelschraube befindet.

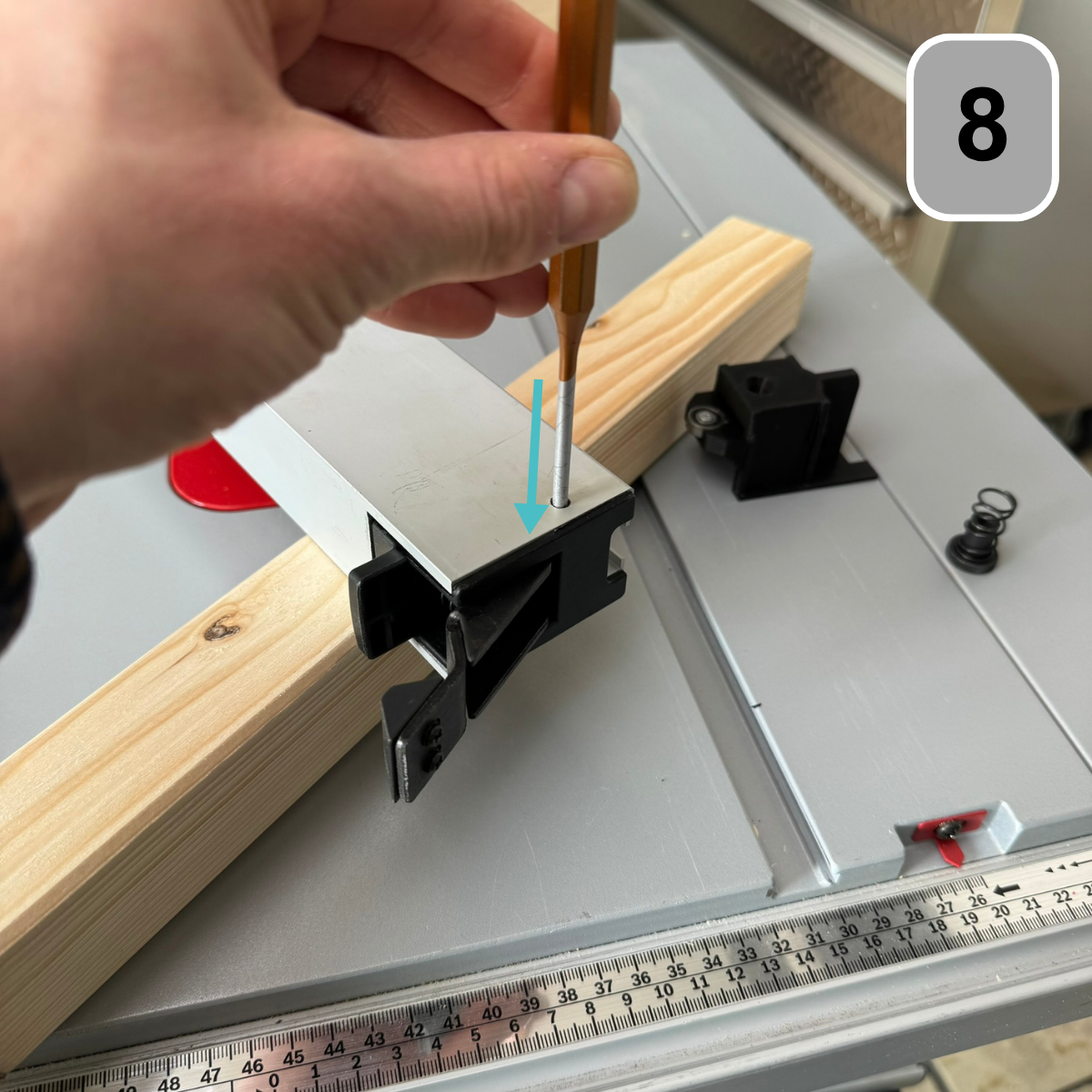

Schritt 8: Demontage Mitläufer
Nutze einen Hammer und einen Splinttreiber bzw. Durchschlag, um die Achse des Klemmhebels vorsichtig auszutreiben.

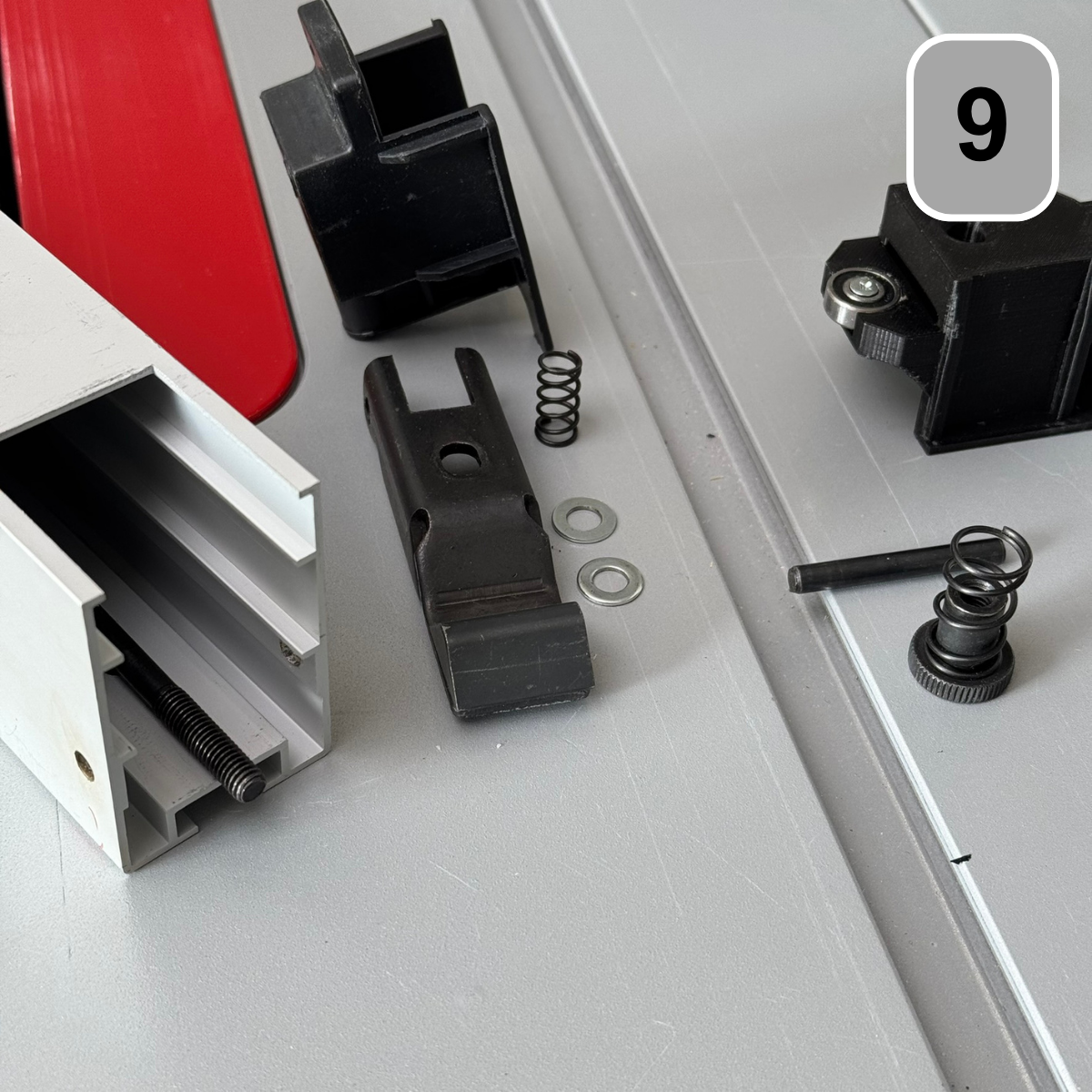

Schritt 9: Demontage Mitläufer
Der Klemmhebel sowie der Mitläufer können nun aus dem Parallelanschlag entnommen werden. Achte dabei auf die Feder sowie die zwei Unterlegscheiben, die sich hinter dem Klemmhebel befinden.

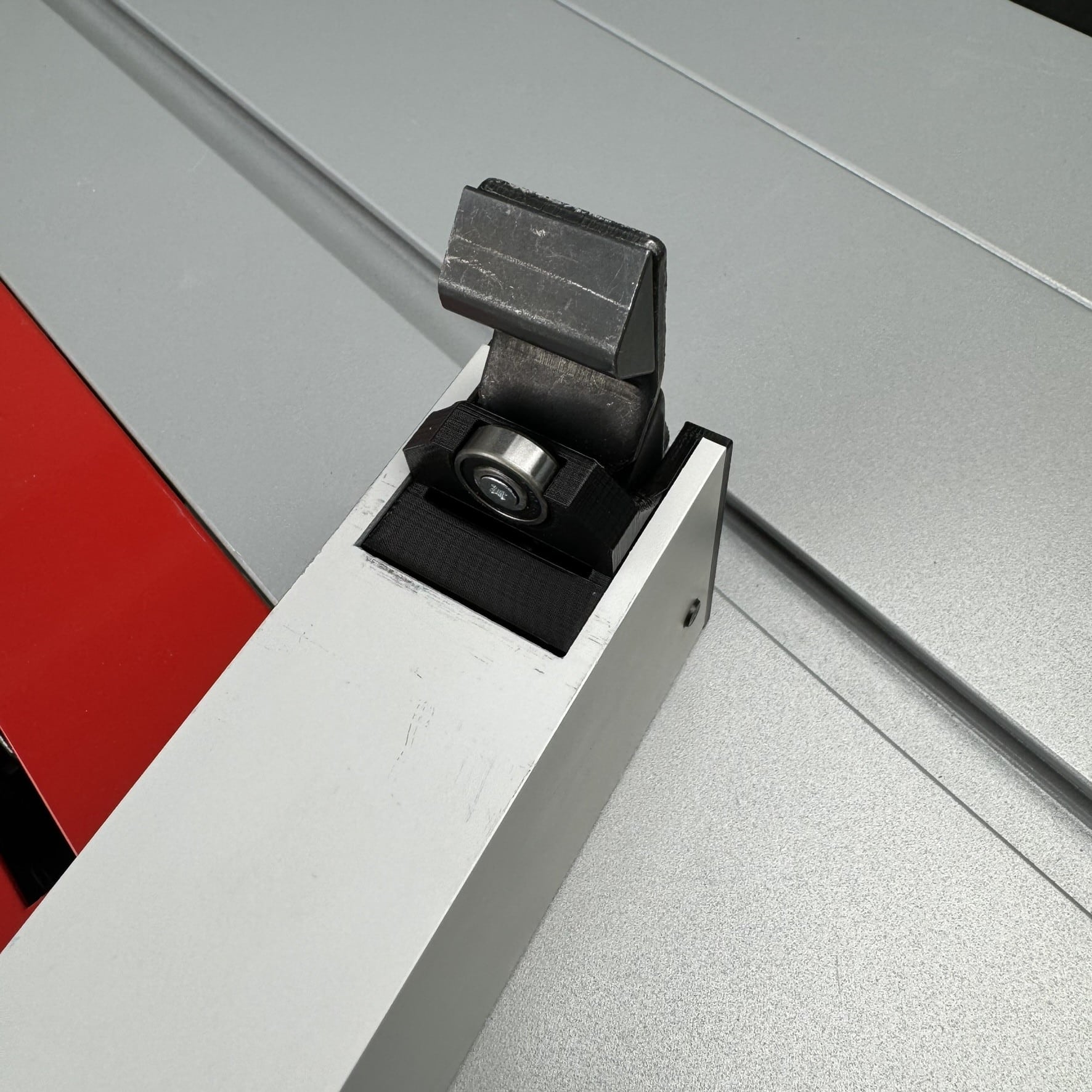

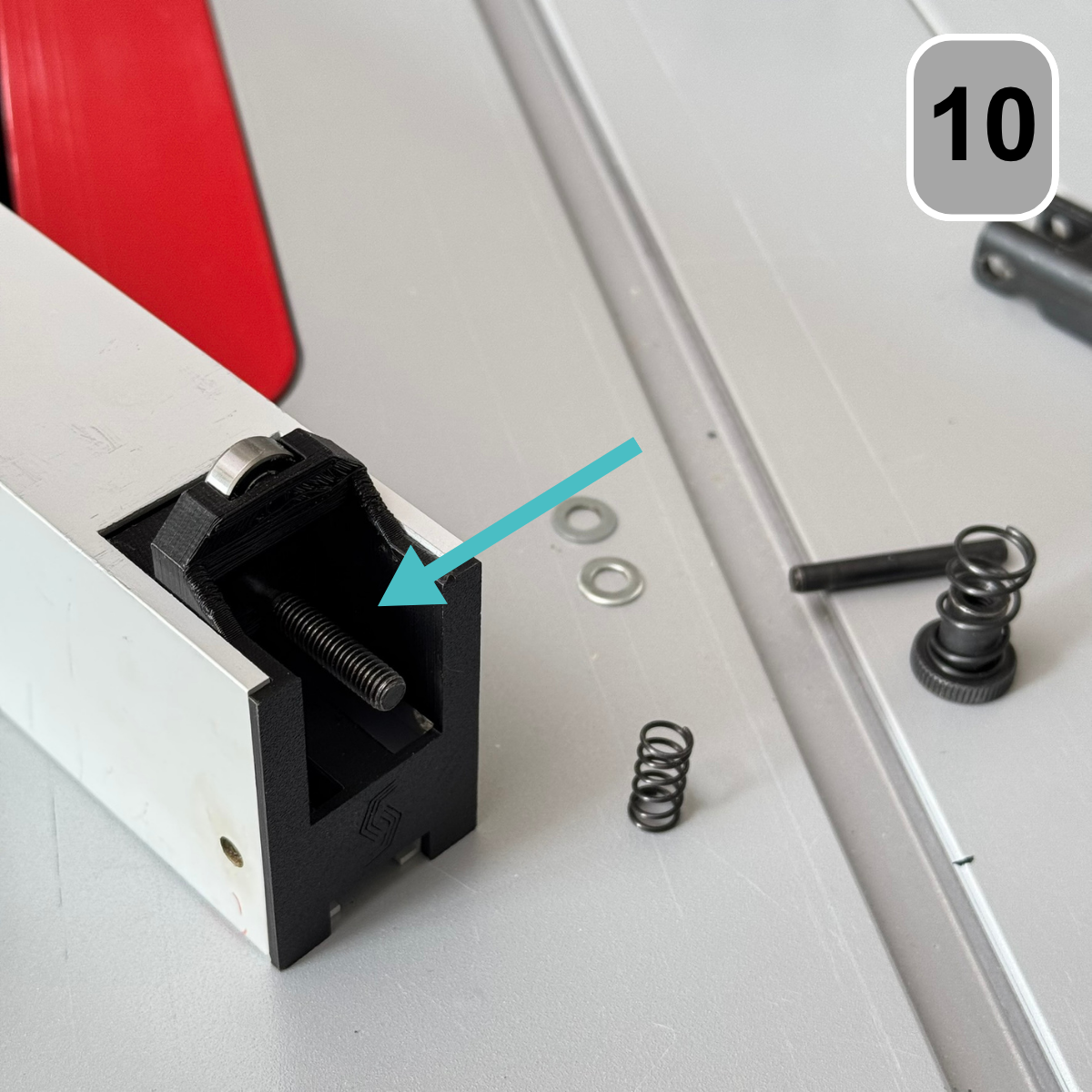

Schritt 10: Montage Mitläufer
Bitte trage bei der Montage des Kugelgelagerten Mitläufers unbedingt eine Schutzbrille, da während des Montageprozesses, Federn gespannt werden.
Setze den kugelgelagerten Mitläufer in den Parallelanschlag ein. Dabei muss die Gewindestange durch die zentrale Bohrung im Mitläufer eingefädelt werden.

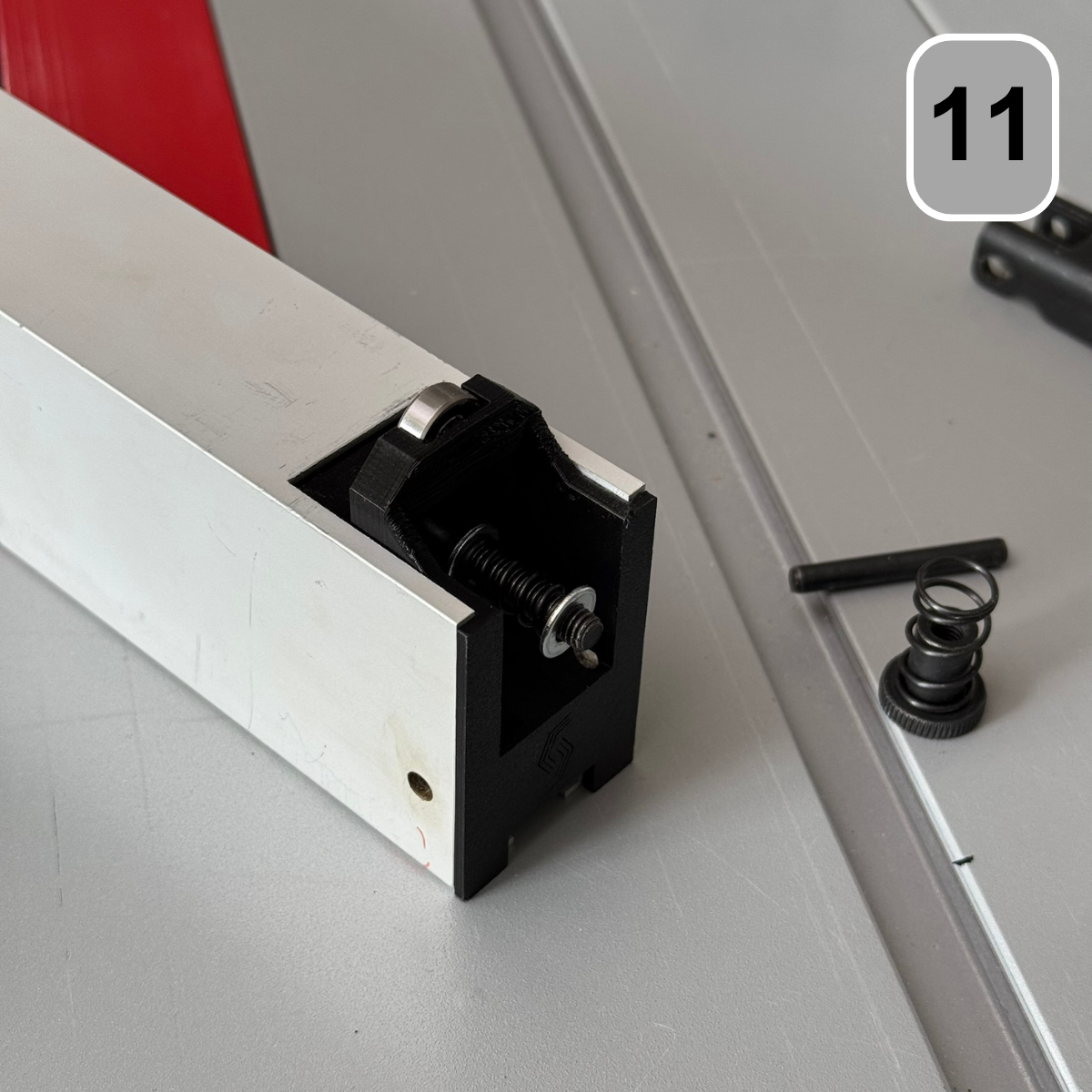

Schritt 11: Montage Mitläufer
Auf die Gewindestange werden nun nacheinander folgende Komponenten montiert:
– 1× Unterlegscheibe
– 1× Druckfeder
– 1× Unterlegscheibe

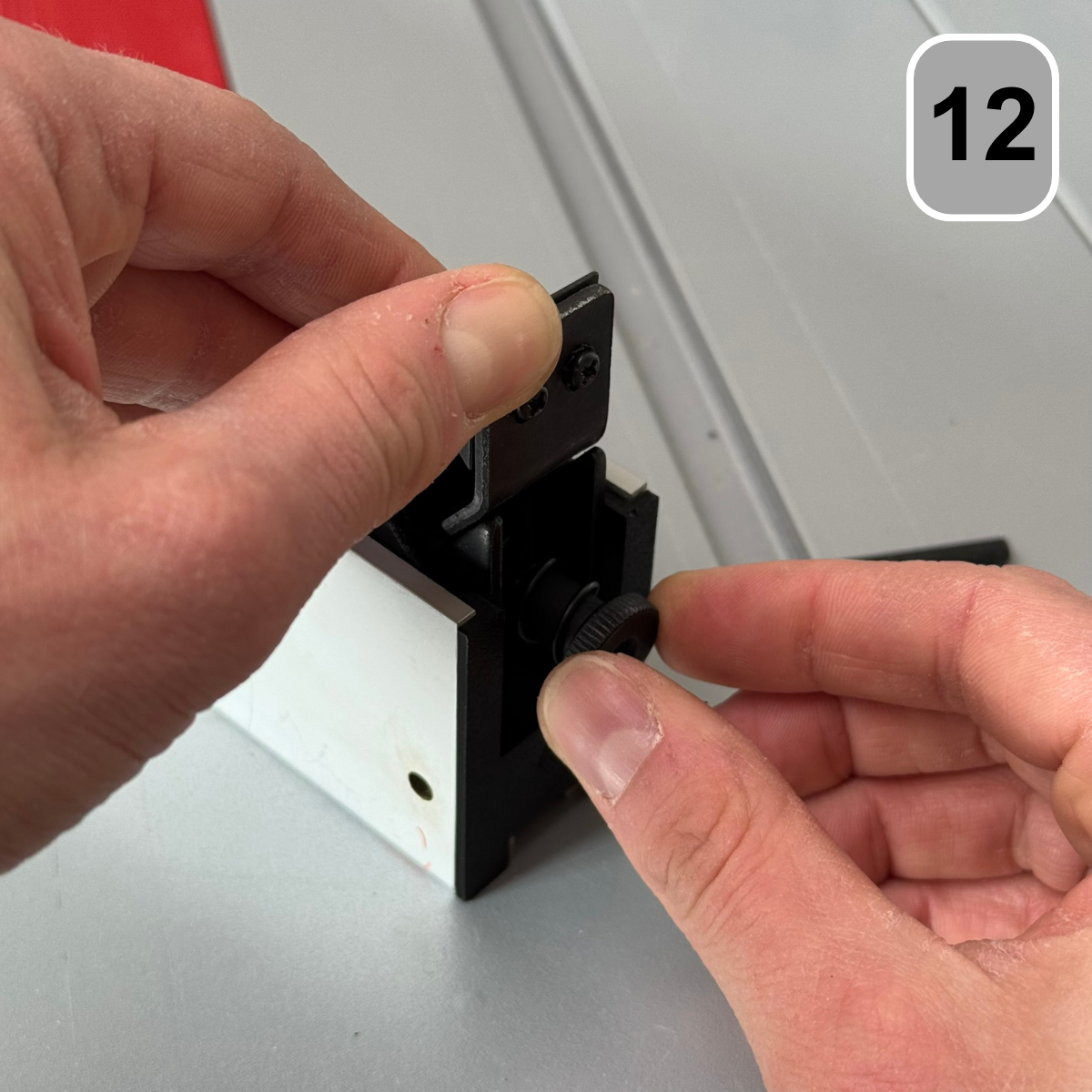

Schritt 12: Montage Mitläufer
Anschließend kann der Klemmhebel montiert werden. Um zu verhindern, dass
dieser von der Gewindestange rutscht, empfehlen wir, die Rändelschraube
direkt im Anschluss aufzuschrauben.
Tipp: Gegebenenfalls muss die Gewindestange an der Vorderseite gegengehalten werden.

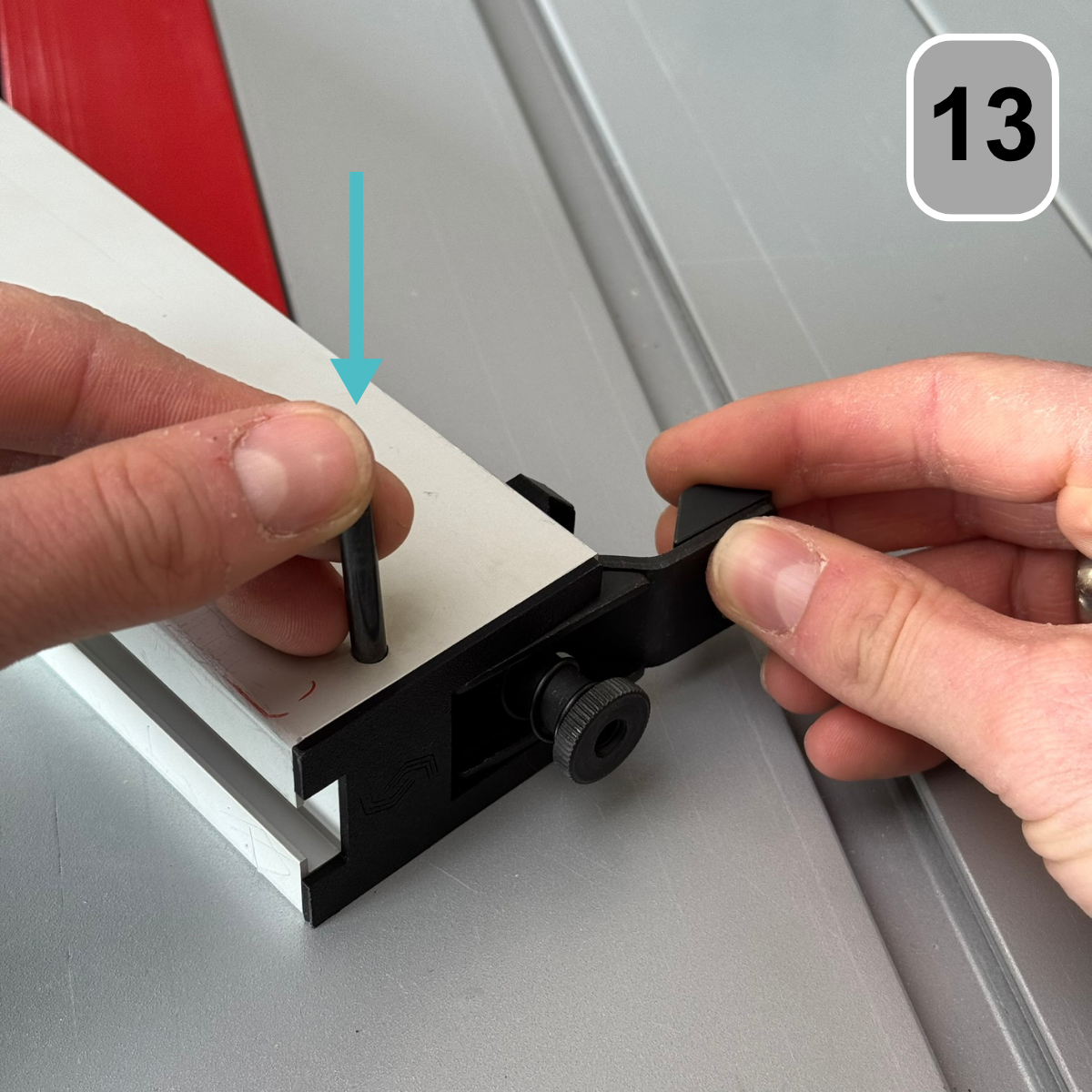

Schritt 13: Montage Mitläufer
Schlage die Achse des Klemmhebels wieder in den Parallelanschlag ein.
Achte dabei darauf, dass die Bohrungen im Parallelanschlag und im Klemmhebel fluchten.

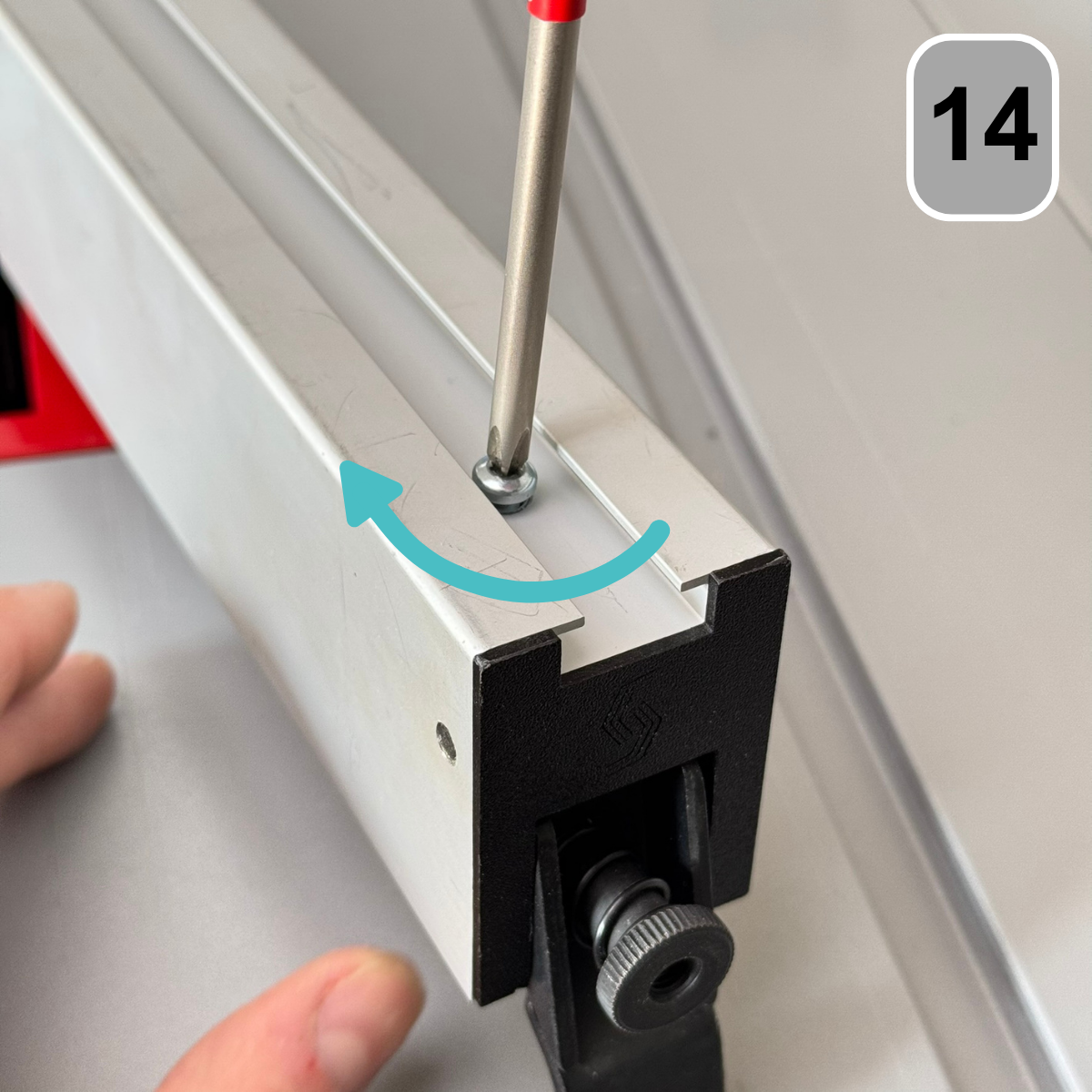

Schritt 14: Montage Mitläufer
Schraube anschließend die Gewindefurchendschraube durch den Parallelanschlag in den Rollschlitten ein.

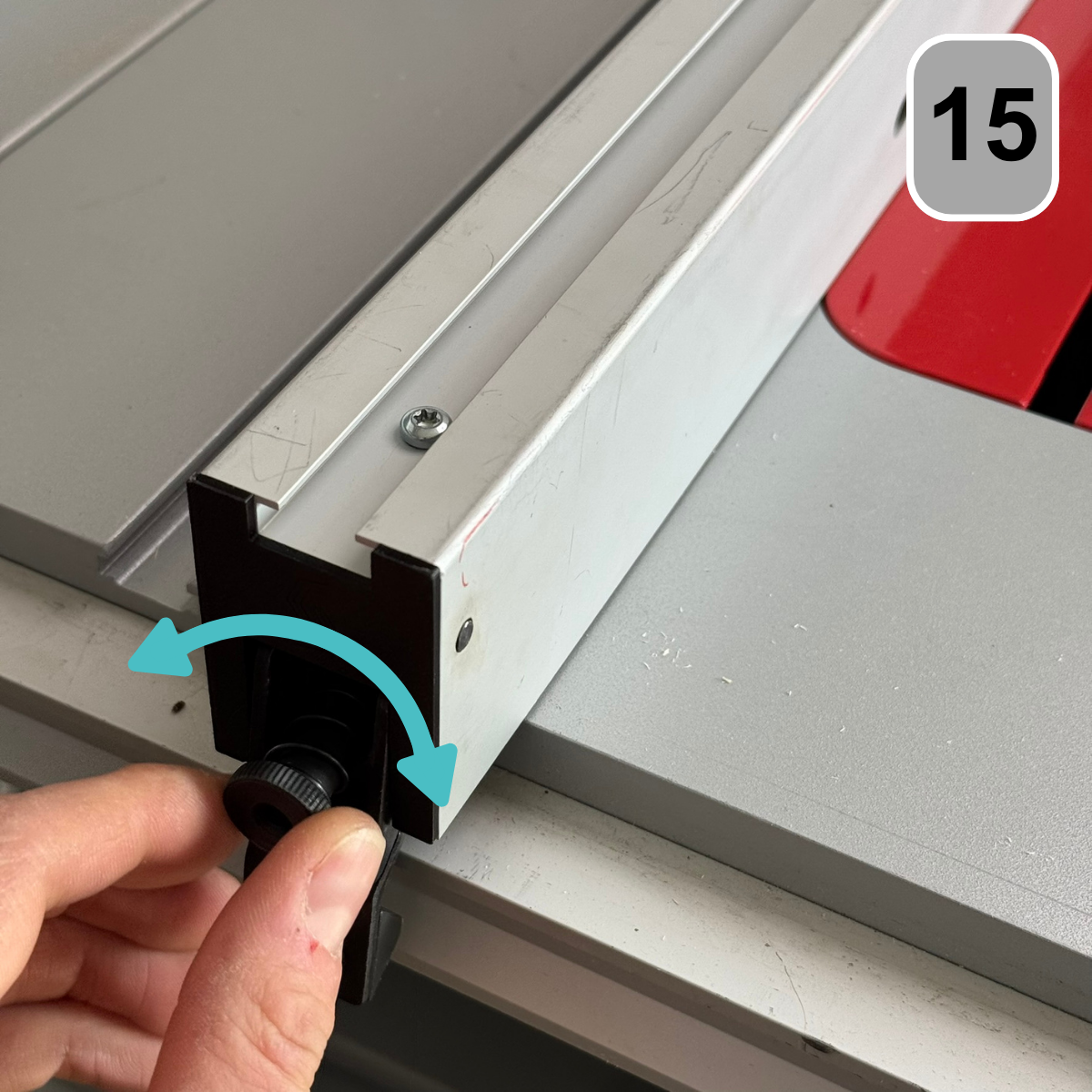

Schritt 15: Abschluss
Stelle zum Abschluss die Spannkraft des Parallelanschlags über die Rändelschraube entsprechend ein.

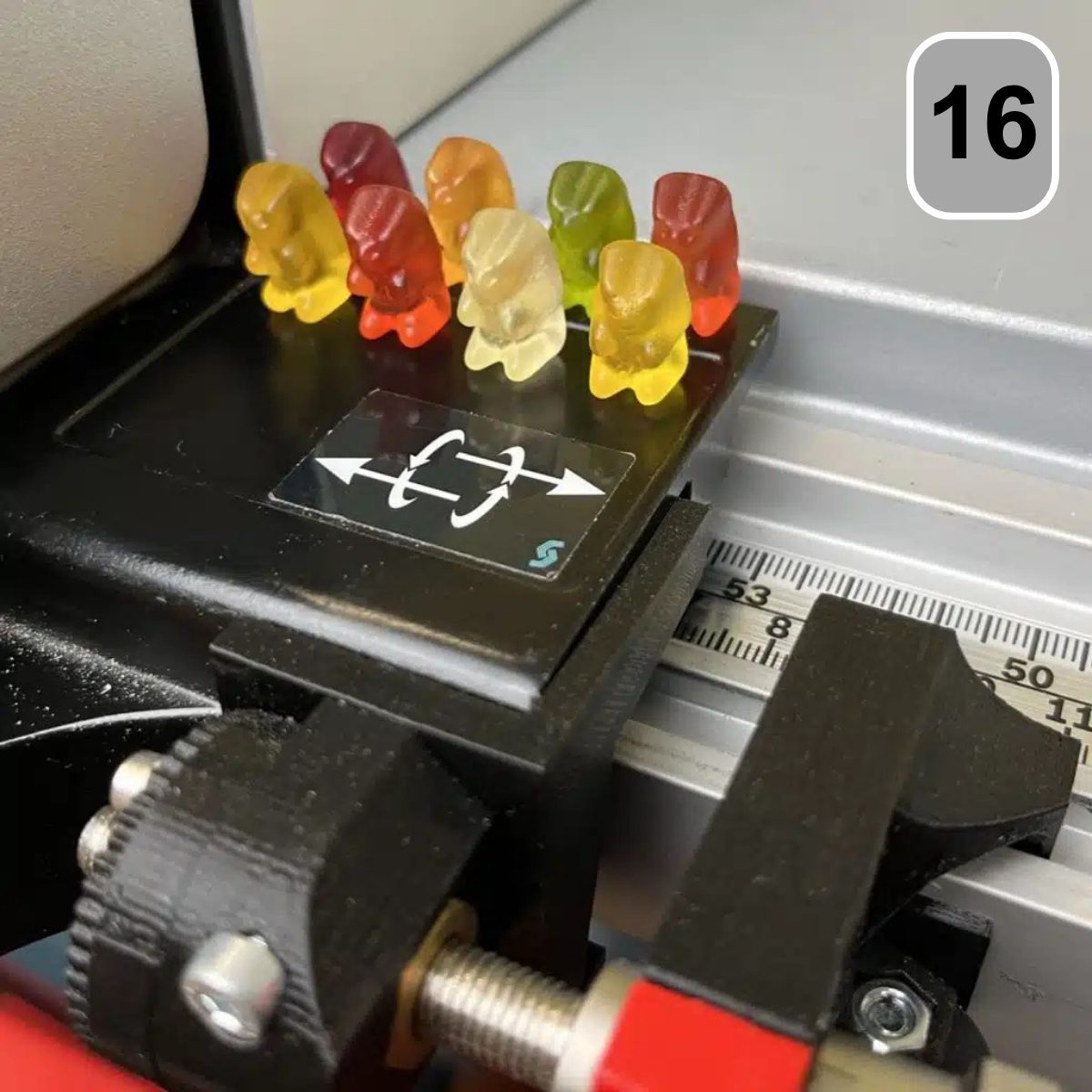

Schritt 16: Belohnung
Super, du hast es geschafft! Als Belohnung warten Gummibärchen auf dich. Lass es dir schmecken!
