L-Boxx & T-Boxx Schienen Regal
Montageanleitung

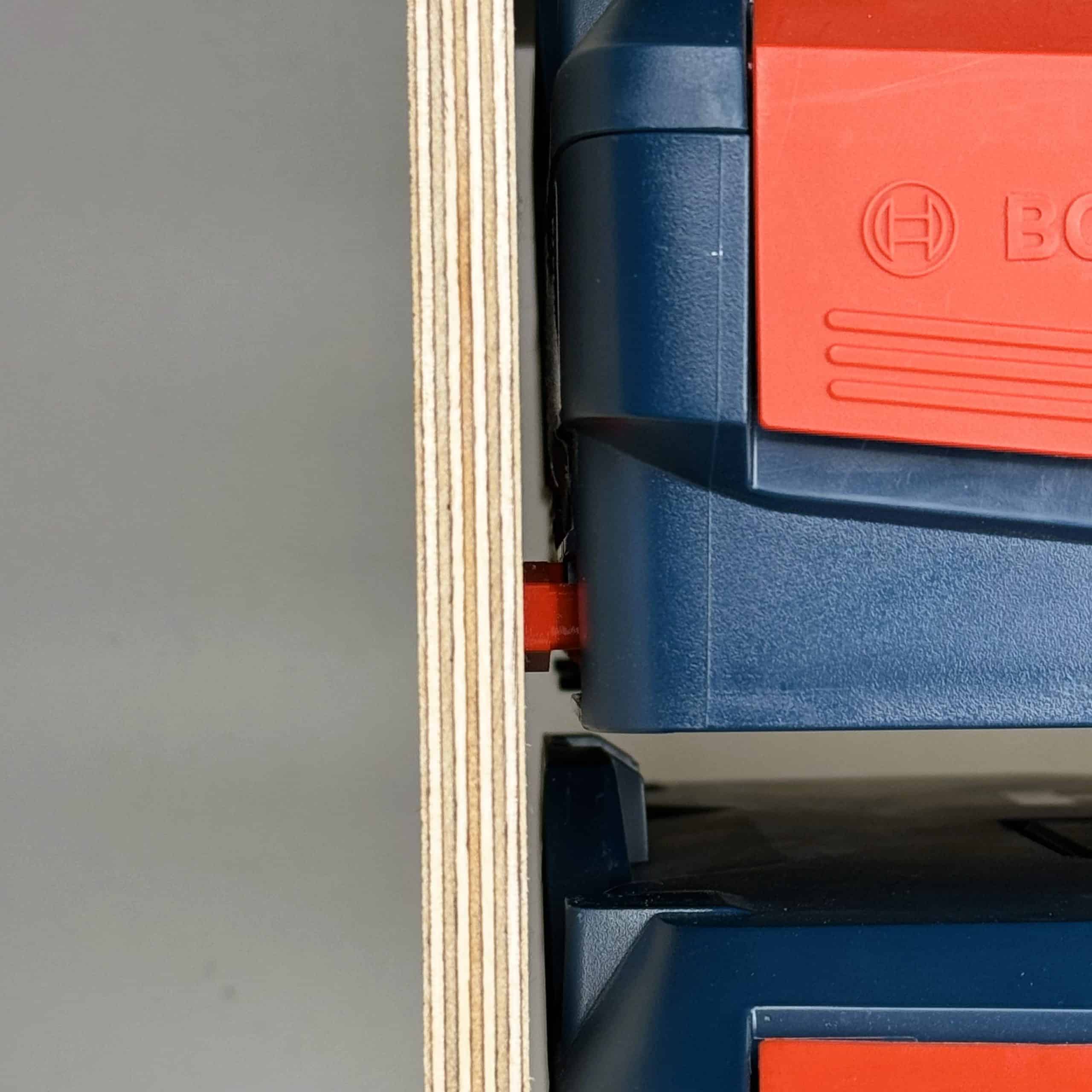

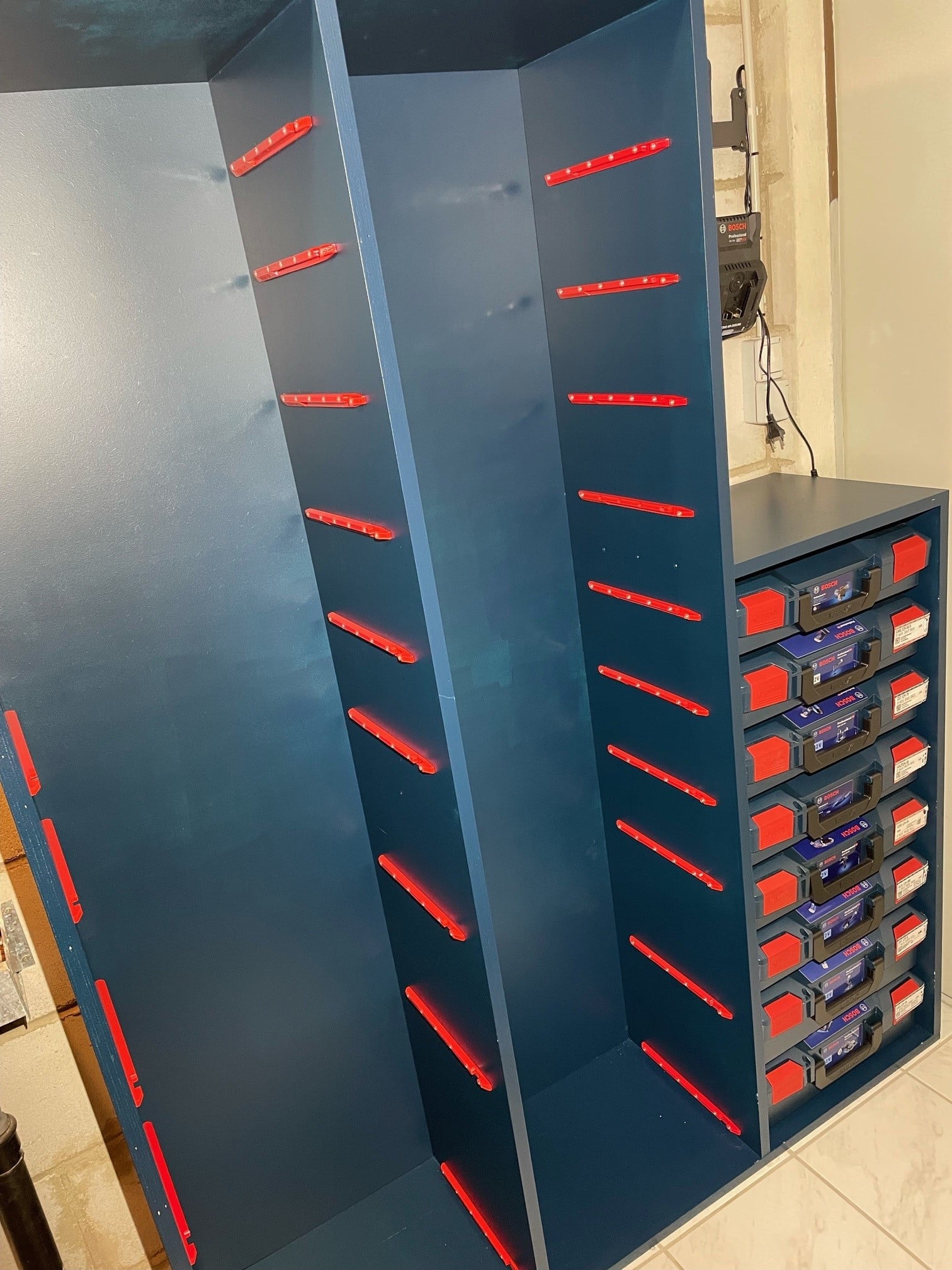

Mit dem L-Boxx und T-Boxx Schienenpaar kannst du deine L-Boxxen
übersichtlich und platzsparend in einem Regal oder Schrank verstauen.
Statt sie zu stapeln, werden die Boxen seitlich in die montierten
Schienen eingeschoben und bleiben jederzeit griffbereit. So hast du
schnellen Zugriff auf dein Werkzeug und behältst stets den Überblick in
deiner Werkstatt. In dieser Anleitung zeigen wir dir Schritt für
Schritt, wie du das Schienenpaar richtig montierst und optimal
ausrichtest.
Leicht
- L-Boxx und T-Boxx Schienenmontagesystem
- PZ2 Schraubendreher
Schritt 1: Kistenbau
Für den Bau einer Kiste sind folgende Innenabmessungen erforderlich:
Breite = 450(+2) mm und Tiefe = 370 mm.
Die Höhe kannst du mit unserem Rechner bestimmen. Gib einfach die
Anzahl der L-Boxxen oder T-Boxxen ein, und der Rechner gibt dir die
benötigte Kistenhöhe aus. Wir empfehlen außerdem eine Wandstärke von
mindestens 12mm.
Solltest du dich für den IKEA PAX-Schrank entschieden haben, kannst du diesen Schritt überspringen.
Schritt 1: Kistenbau
Für den Bau einer Kiste sind folgende Innenabmessungen erforderlich:
Breite = 450(+2) mm und Tiefe = 370 mm.
Die Höhe kannst du mit unserem Rechner bestimmen. Gib einfach die
Anzahl der L-Boxxen oder T-Boxxen ein, und der Rechner gibt dir die
benötigte Kistenhöhe aus. Wir empfehlen außerdem eine Wandstärke von
mindestens 12mm. Den Rechner findest du etwas weiter unten auf der Seite.
Solltest du dich für den IKEA PAX-Schrank entschieden haben, kannst du diesen Schritt überspringen.

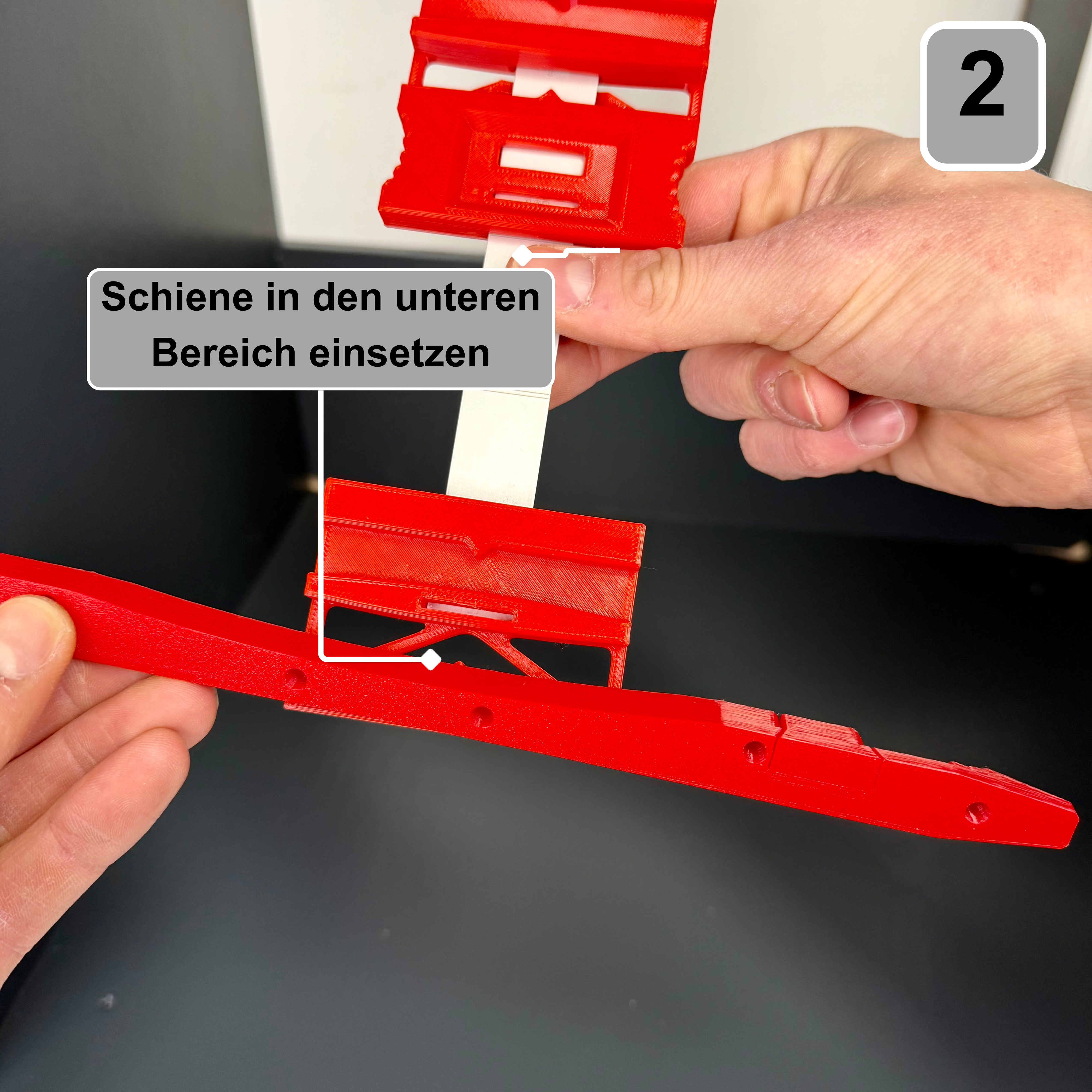

Schritt 2: Bestimmung der Reihenfolge
Setze die unterste Schiene in das Montagesystem ein
Schritt 3: Bestimmung der Reihenfolge
1. Solltest du eine L-Boxx G lagern wollen, prüfe die Nasenbreite deiner L-BOXX G.
2. Breche anschließend das passende Sollbruch-Element an der Leiste heraus.
3. Hebe das Element auf. Es kann falls nötig wieder eingesetzt werden.
4. Fertig.

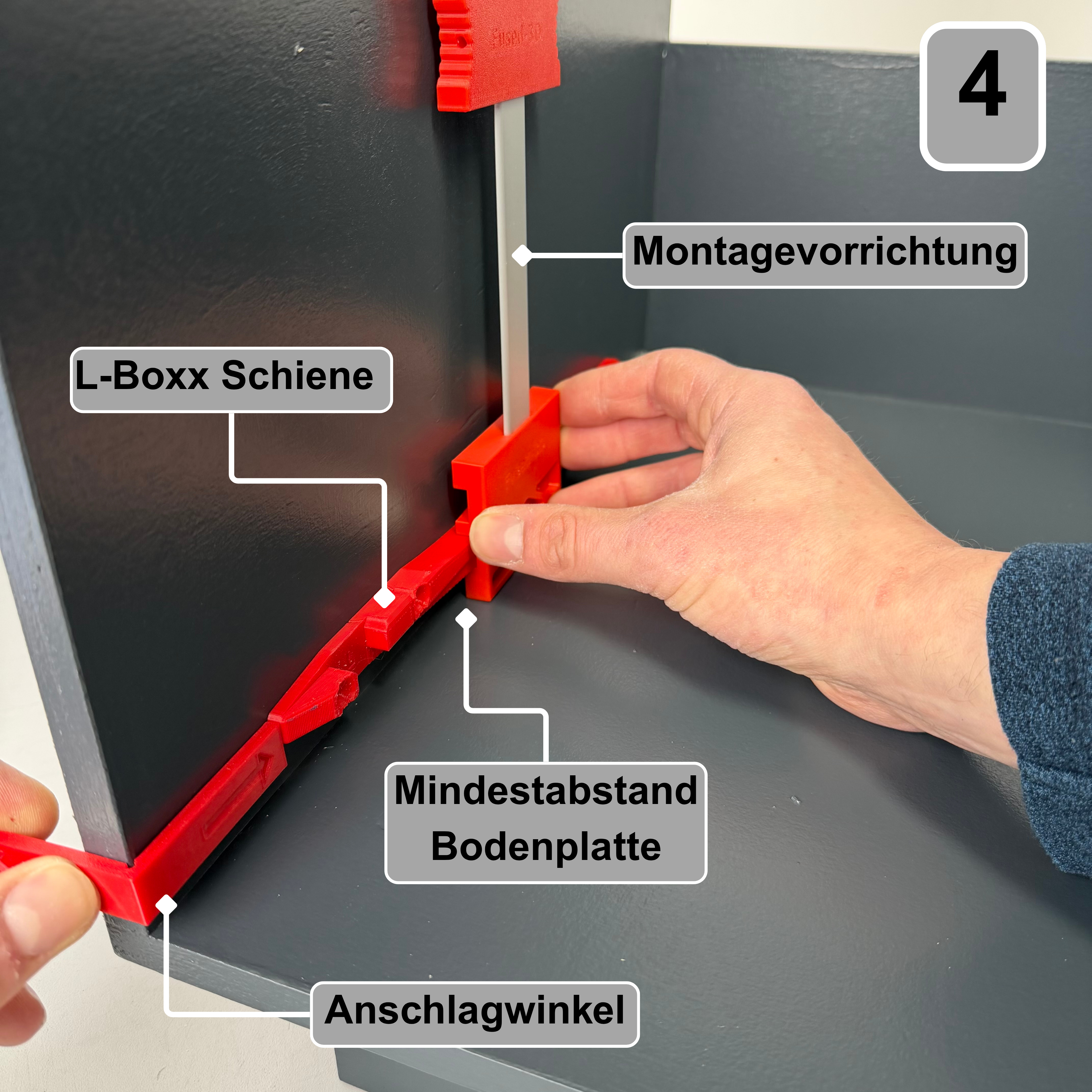

Schritt 4: Montage erste Schiene
Um die Erste Schiene zu setzten, nutzt du die Unterseite des Montagesystems um den perfekten Abstand zur Bodenplatte zu bestimmen. Der Anschlagwinkel wird dann bündig zur Regalfront angesetzt. Die Schiene wird dann an diesen angelehnt. Achte dabei auf die Innenseite des Anschlagwinkels. Dieser verrät dir, nach welcher Boxx (L- oder T-Boxx) du die Schiene ausrichtest.

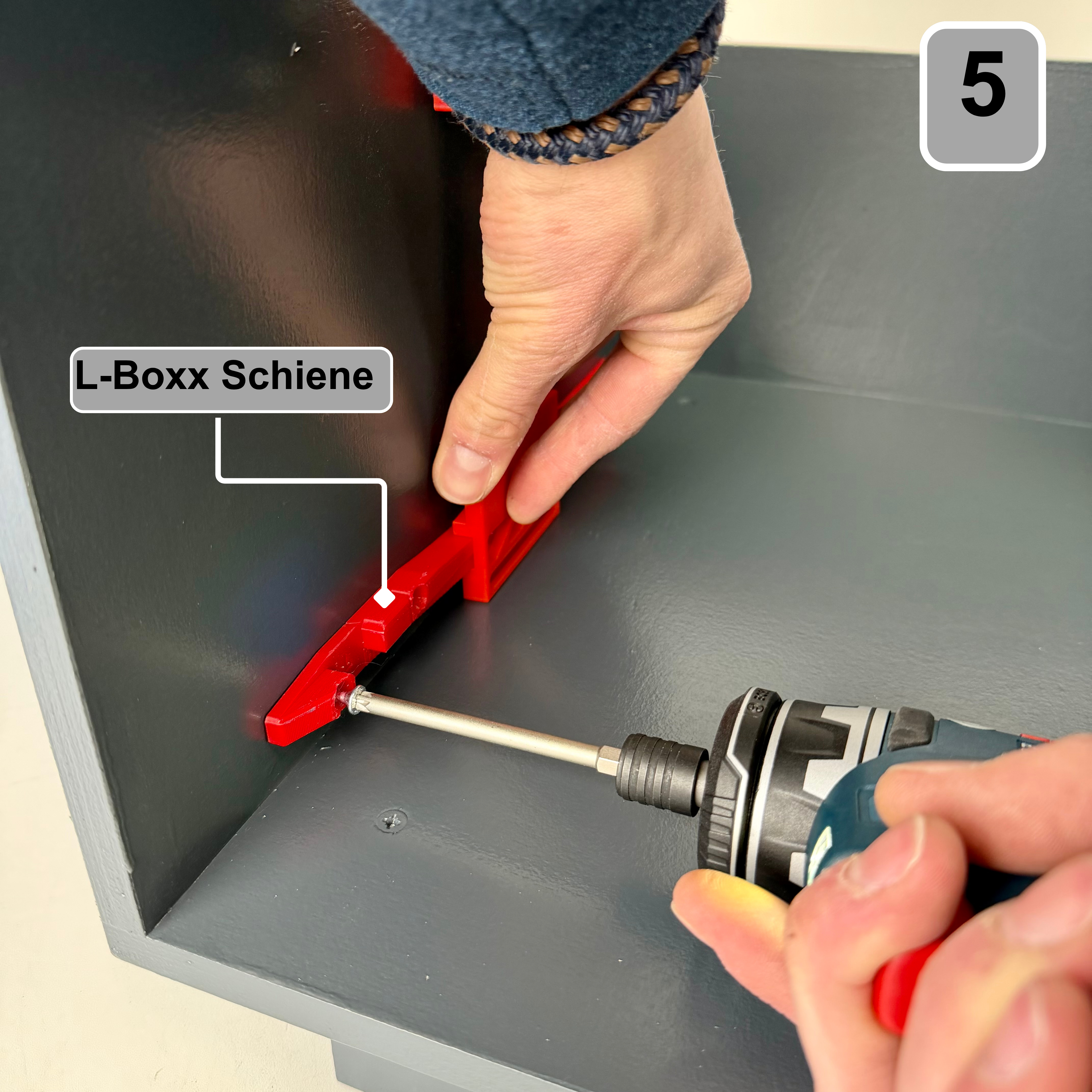

Schritt 5: Montage erste Schiene
Schraube dann die erste Schiene in deinen Schrank.

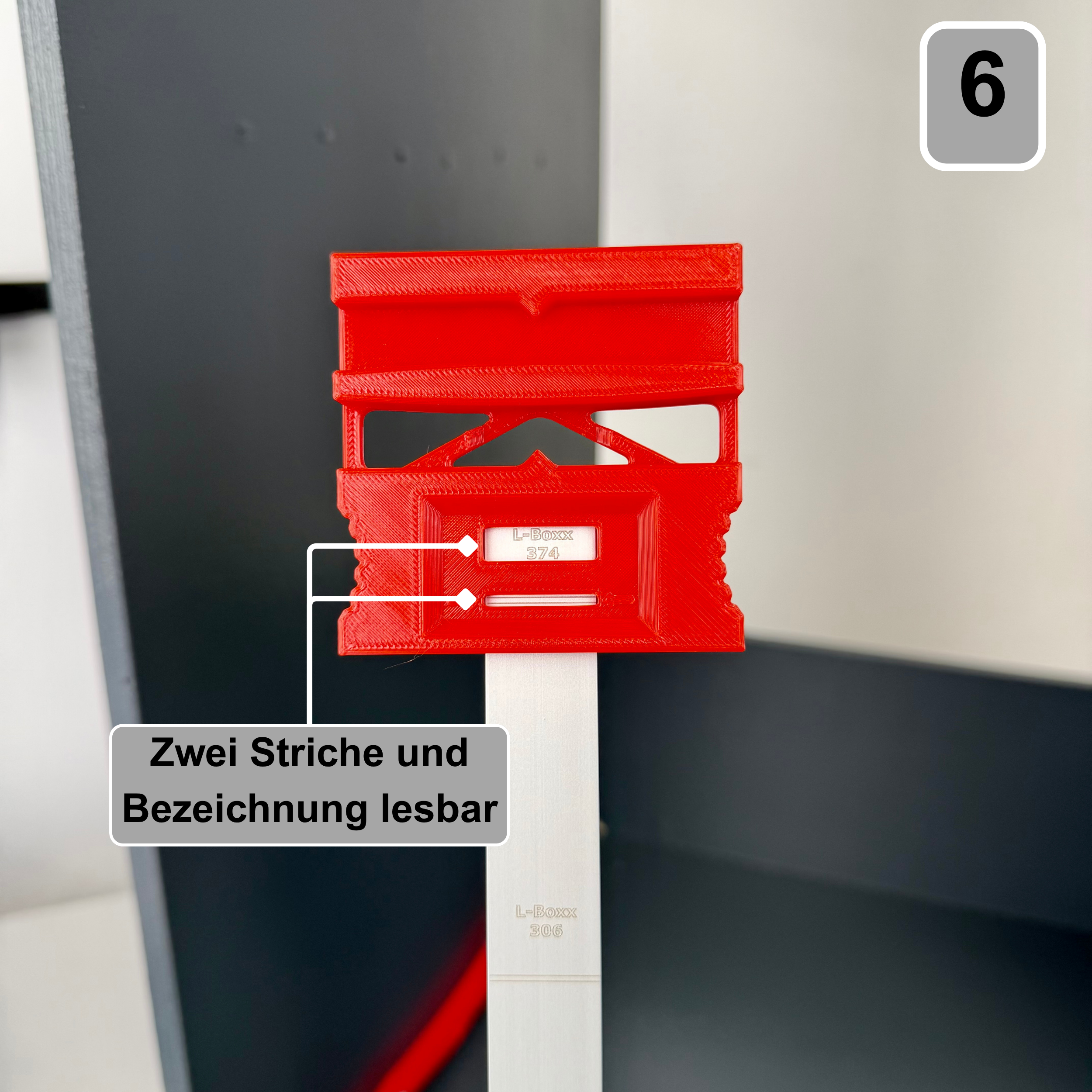

Schritt 6: Nutzung des Montagesystems
Stelle das Schienenmontagesystem auf die Boxx-Höhe ein die du gerne in
dem fach unterbringen willst. Achte darauf, dass beide Striche Sichtbar
sind.

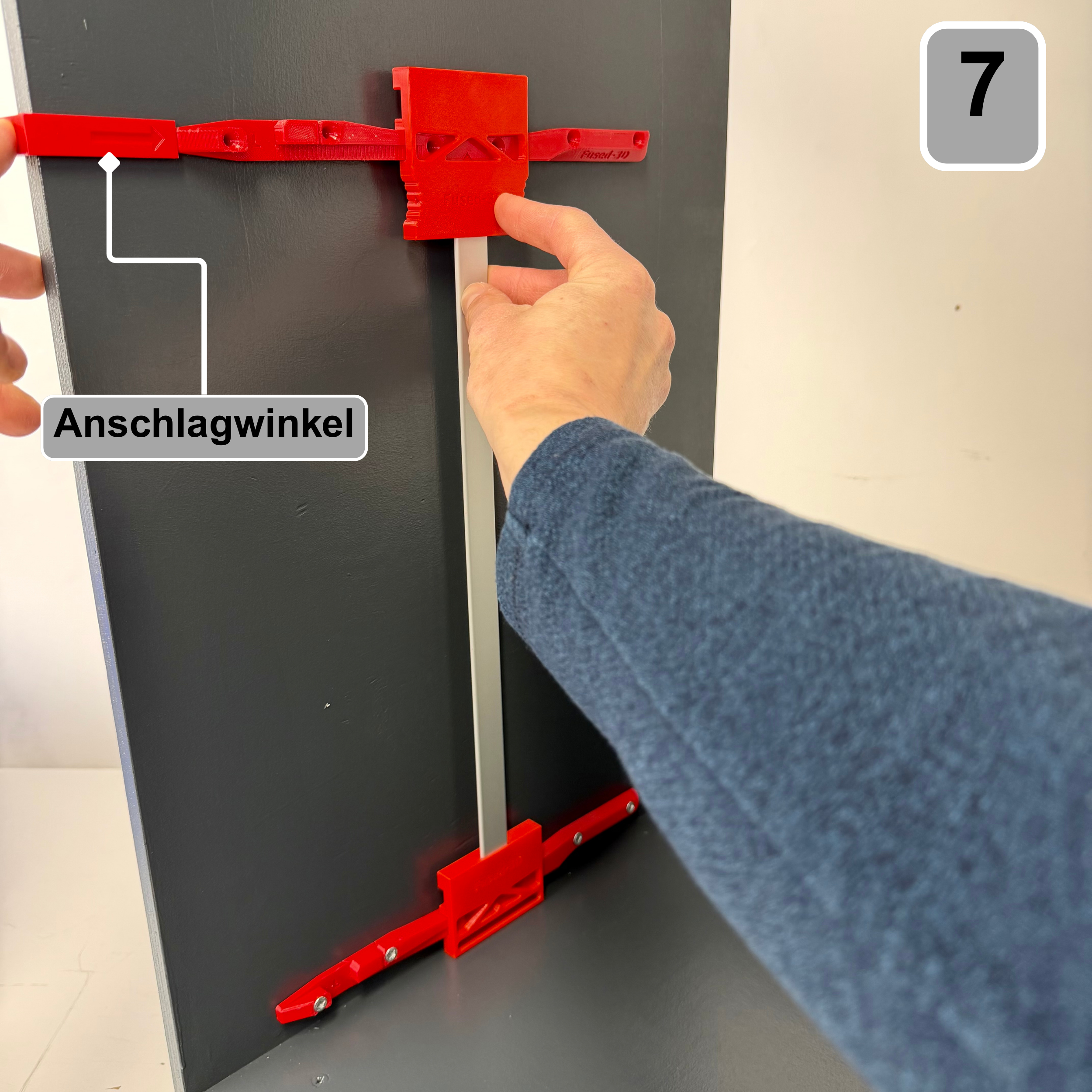

Schritt 7: Nutzung des Montagesystems
Setze eine neue Schiene auf die obere Seite des Systems ein und Nutze es
fortlaufend indem du es in die darunterliegende Schiene einsetzt. Nutze
dafür den Anschlagwinkel um eine genaue Ausrichtung zu gewährleisten

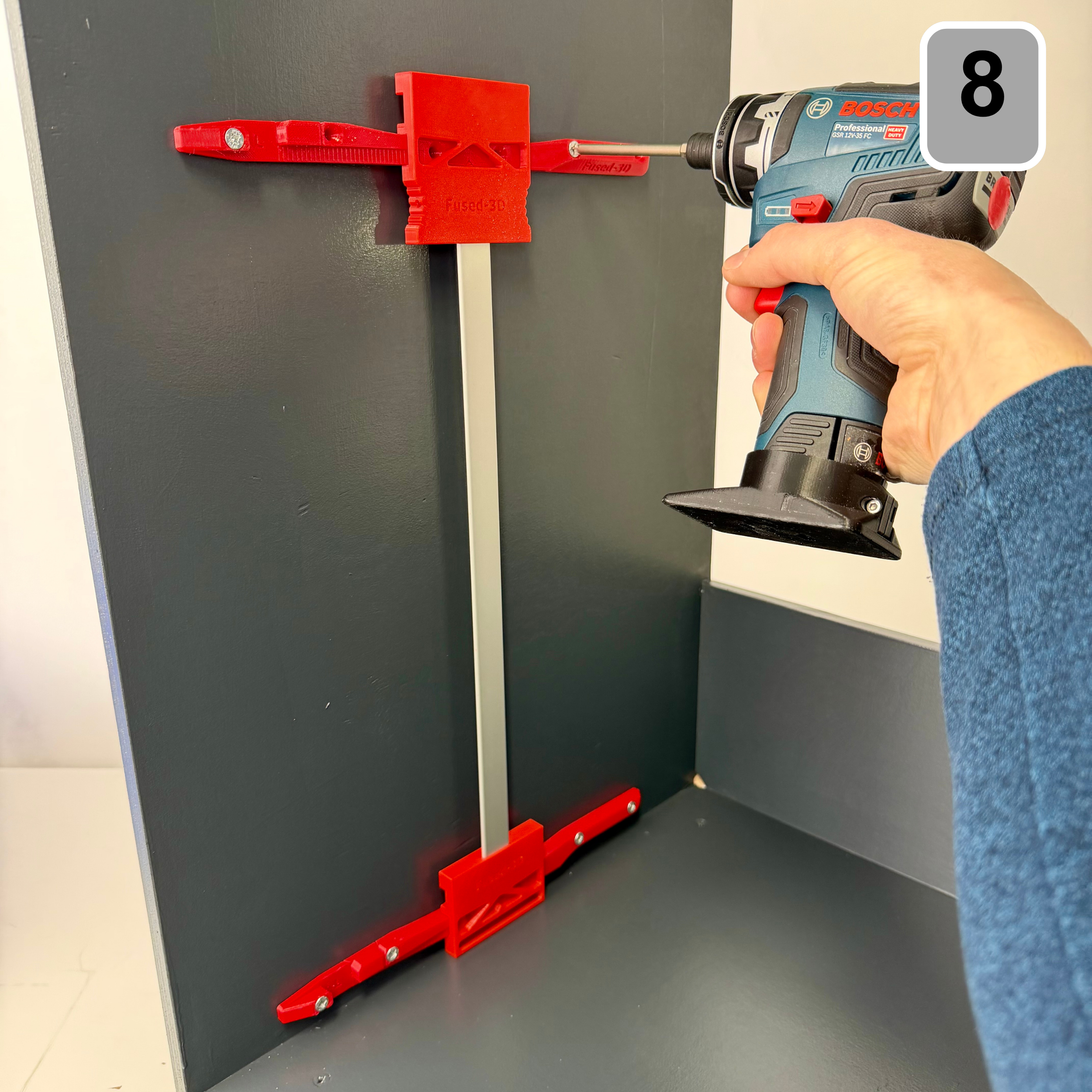

Schritt 8: Nutzung des Montagesystems
Schraube die Schiene an deinen Schrank.

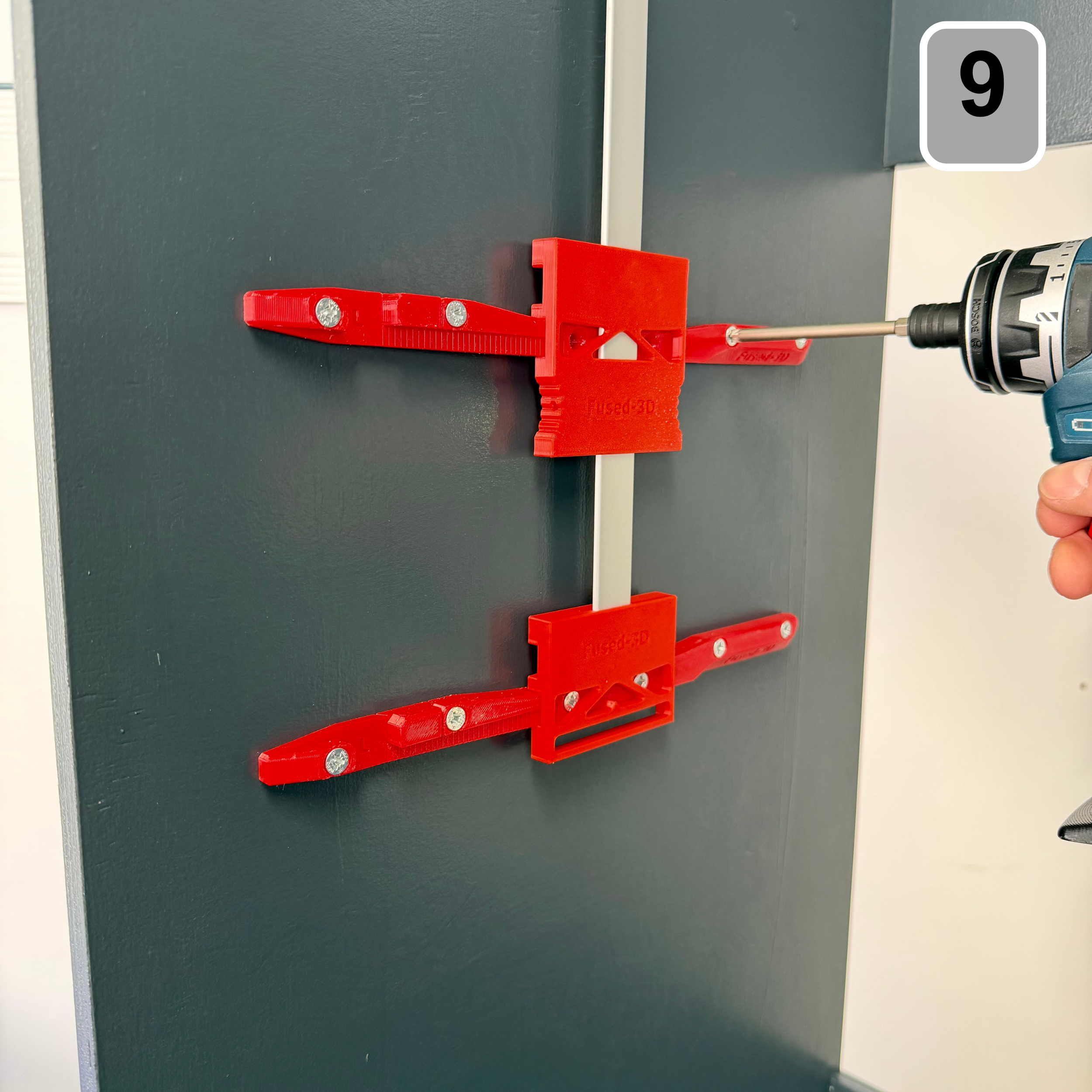

Schritt 9: Ablschuss
Führe Schritt 6 und 7 auf beiden Seiten durch bis du deinen Schrank vollständig auf beiden Seiten ausgestattet hast.
