Rollschlitten Umbausatz für Bosch GTS 10xc Parallelanschlag
Montageanleitung
Probleme mit einem schiefen Parallelanschlag? Unser eingetragenes
Gebrauchsmuster ist die Lösung! Der 11-fach gelagerte Rollschlitten für
den Bosch GTS 10 xc Parallelanschlag garantiert gerade Schnitte. Mit
nachjustierbaren Rollwinkeln läuft der Anschlag spielfrei in der
Führungsschiene. Ein zusätzliches Kugellager hält ihn dauerhaft parallel
zum Sägeblatt.
Leicht
- Innensechskantschlüssel 1,5mm und 3mm
- Maulschlüssel 7mm
- PH2 Schraubendreher
Schritt 1: Spiel der Kugellager einstellen

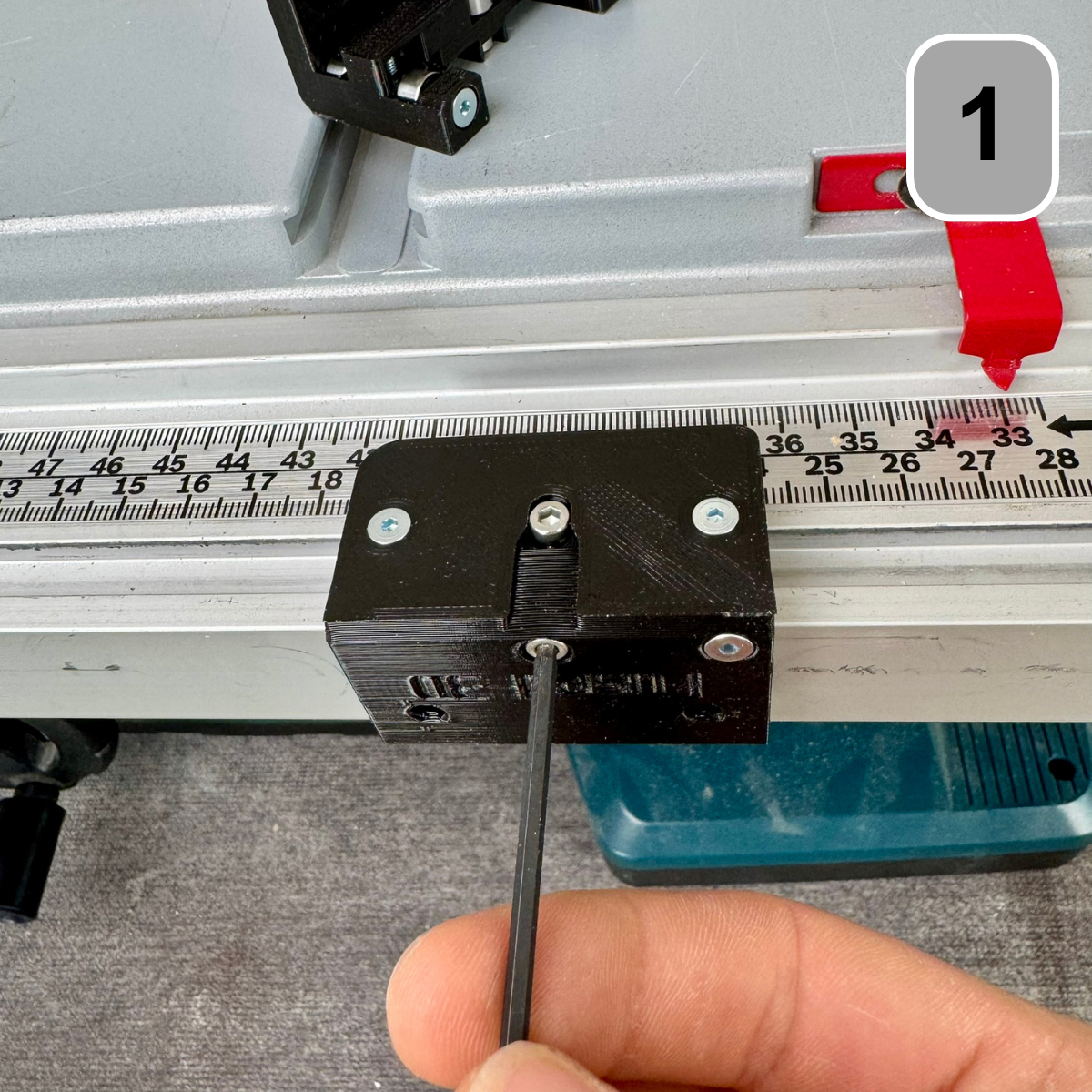

Beide Rollschlitten in das U-Profil einsetzen und Jeweils Schitt 2 und Schritt 3 ausführen.
Schritt 2: Spiel der Kugellager einstellen

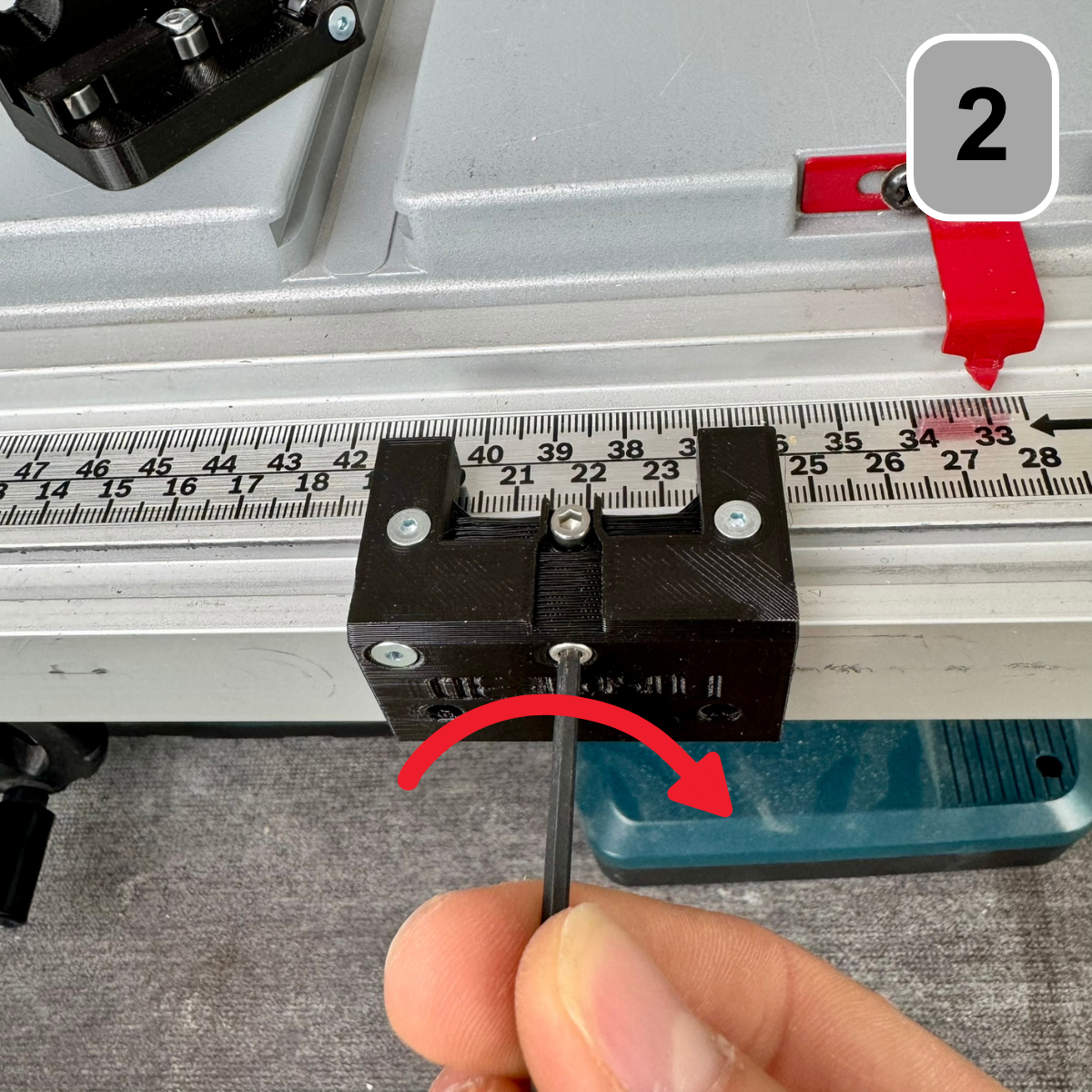

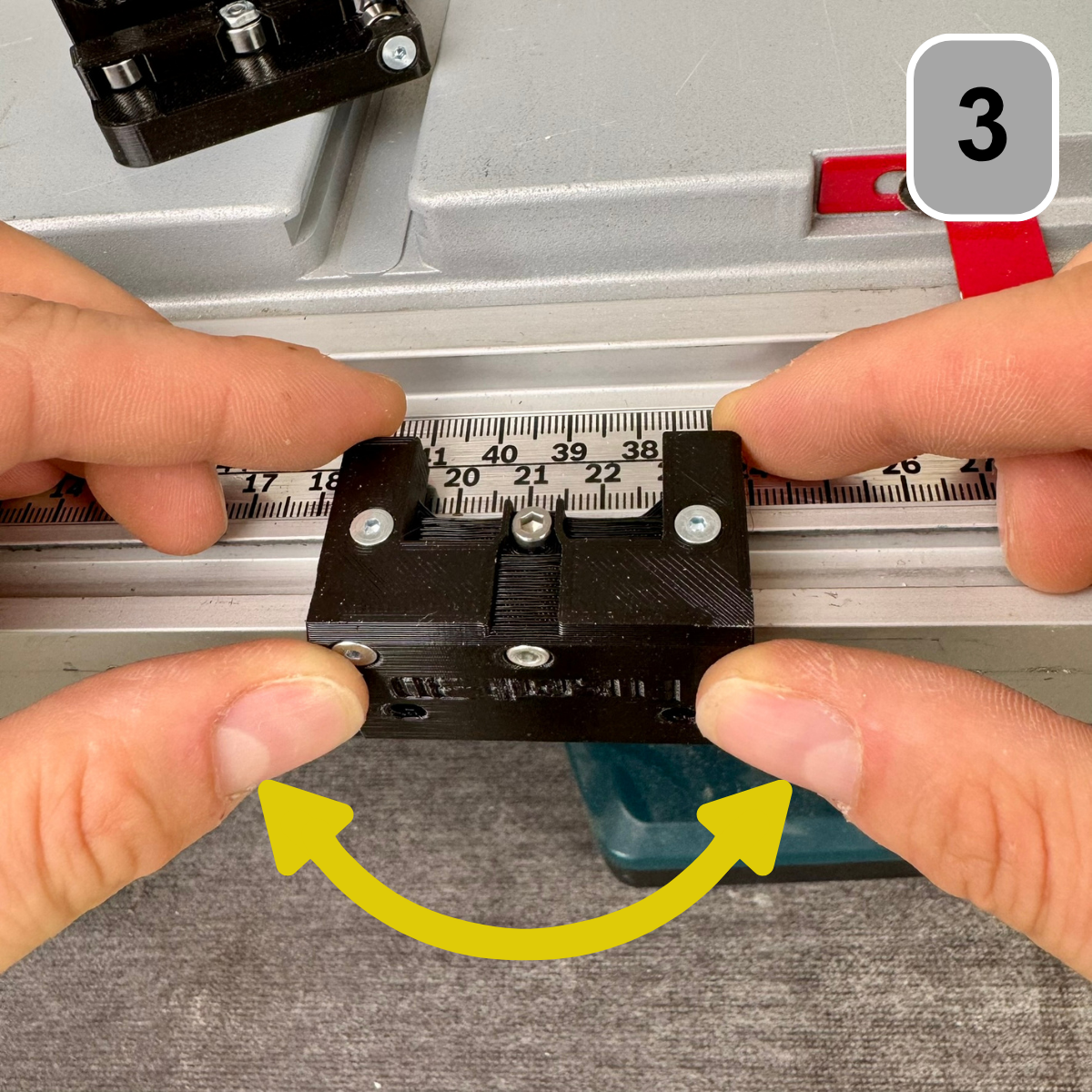

Durch vorsichtiges Hin- und Herwackeln des Rollschlittens prüfen, ob sich das Spiel verringert. Sobald kein Spiel mehr vorhanden ist, sollte geprüft werden, ob sich der Rollschlitten angenehm im Aluminiumprofil bewegen lässt.
Schritt 3: Spiel der Kugellager einstellen
Zylinderkopfschraube mit Hilfe eines Sechskantschlüssels 3mm auf der Hinterseite des Rollschlitten im Uhrzeigersinn rein schrauben und das Spiel einstellen.
Achtung: Sollte das Spiel zu stramm eingestellt sein, kann es gelöst werden, indem die Zylinderkopfschraube zurückgedreht und ein leichter Schlag auf den Rollschlitten in Richtung der Schraubenachse ausgeführt wird.
Schritt 4: Anbringen am Parallelanschlag

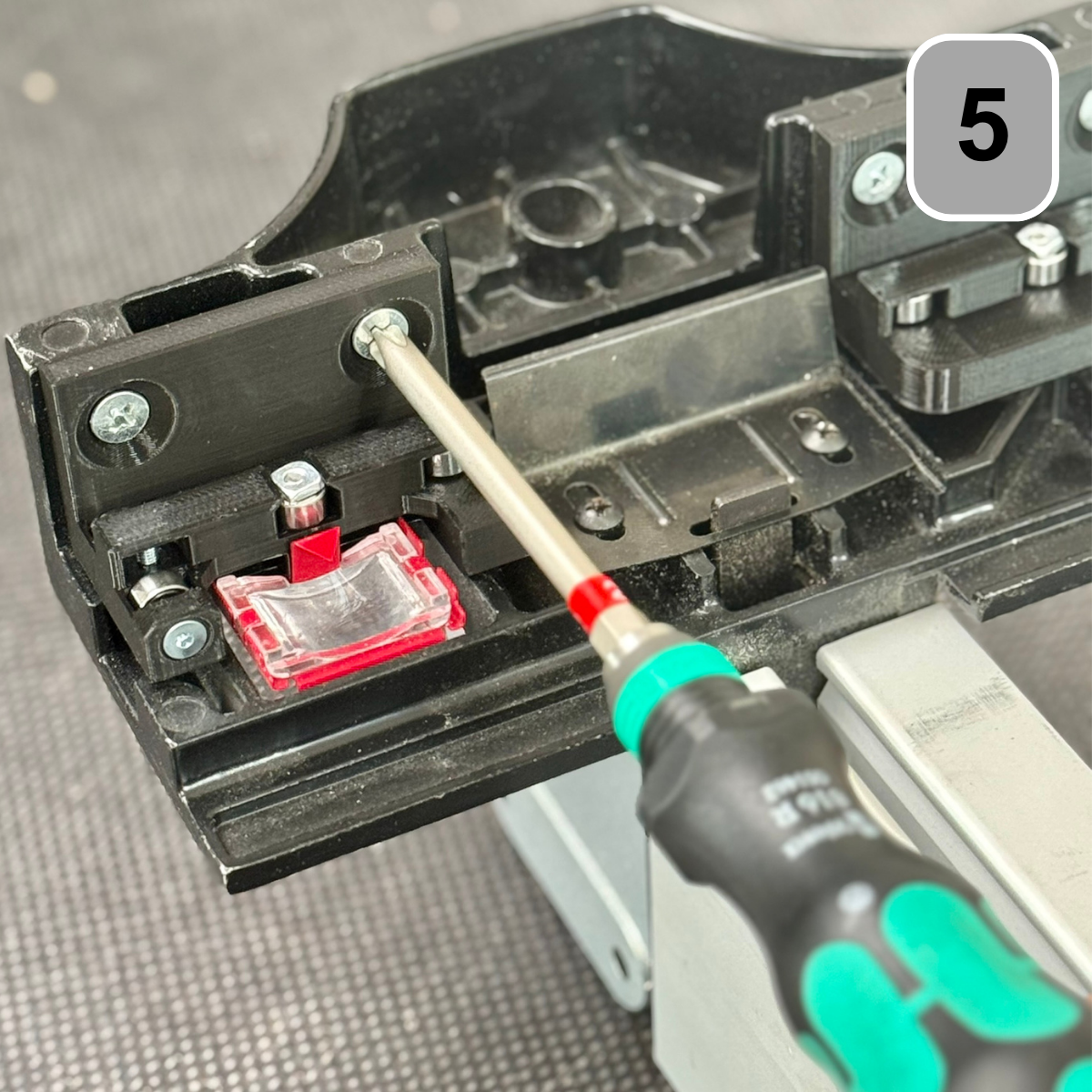

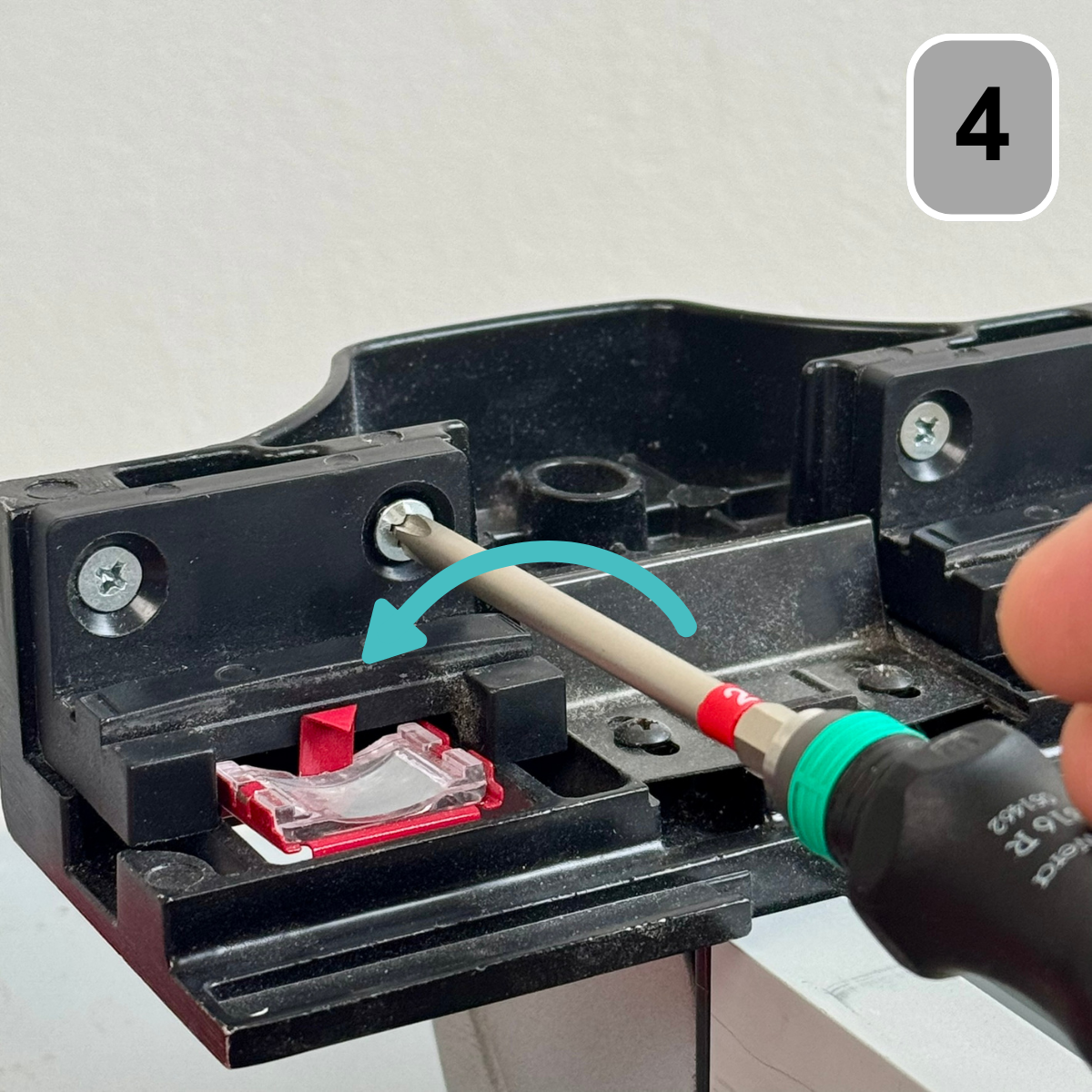

Entferne die originalen Gleitschlitten mit einem PH2-Schraubendreher.
Schritt 5: Anbringen am Parallelanschlag
Befestige beide Rollschlitten am Parallelanschlag mit den gleichen Schrauben und einem PH2-Schraubendreher.
Schritt 6: Anbringen am Parallelanschlag

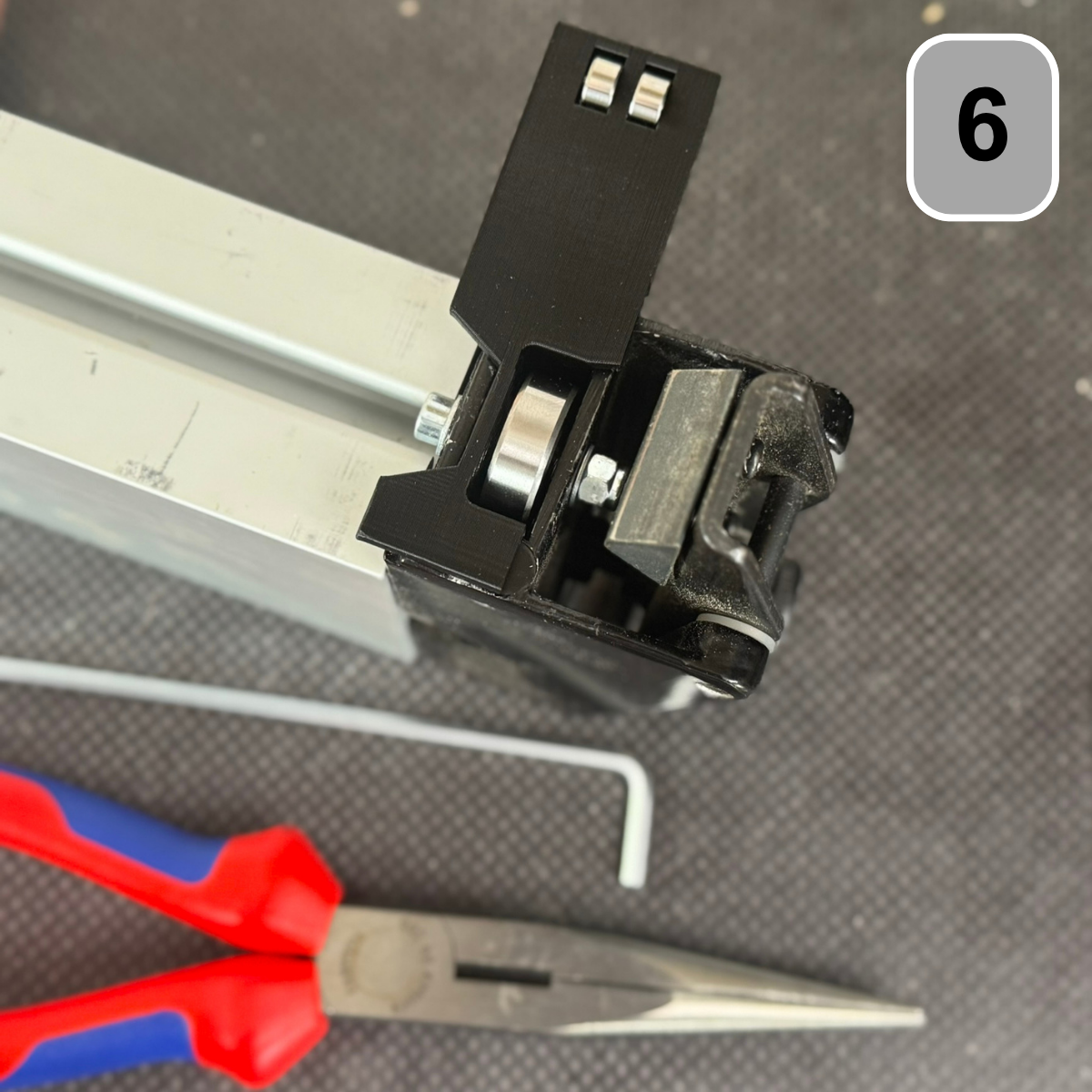

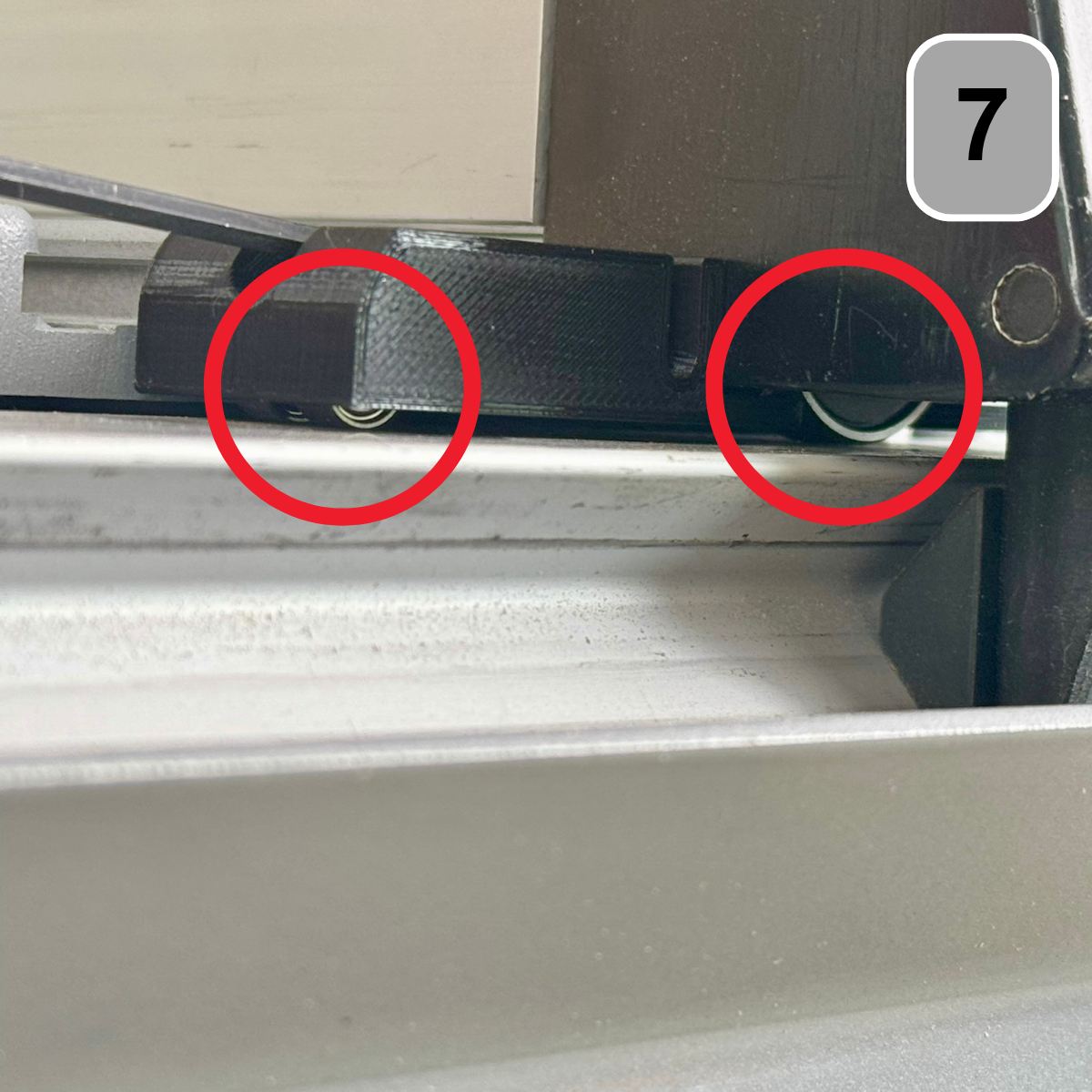

Setze den erweiterten Mitläufer in die Mulde ein und schraube ihn mithilfe eines 7mm Sechskantschlüssels und eines 3mm Innensechskantschlüssels fest. Achte auf die korrekte Einbaurichtung. Schraube anschließend die M3-Zylinderkopfschraube auf der Oberseite so weit ein, bis die kleinen und großen Kugellager das Aluminiumprofil berühren. Dadurch eliminierst du das Kippeln des Parallelanschlags, falls du einen Fräsanschlag daran montiert hast.
Schritt 7: Belohnung

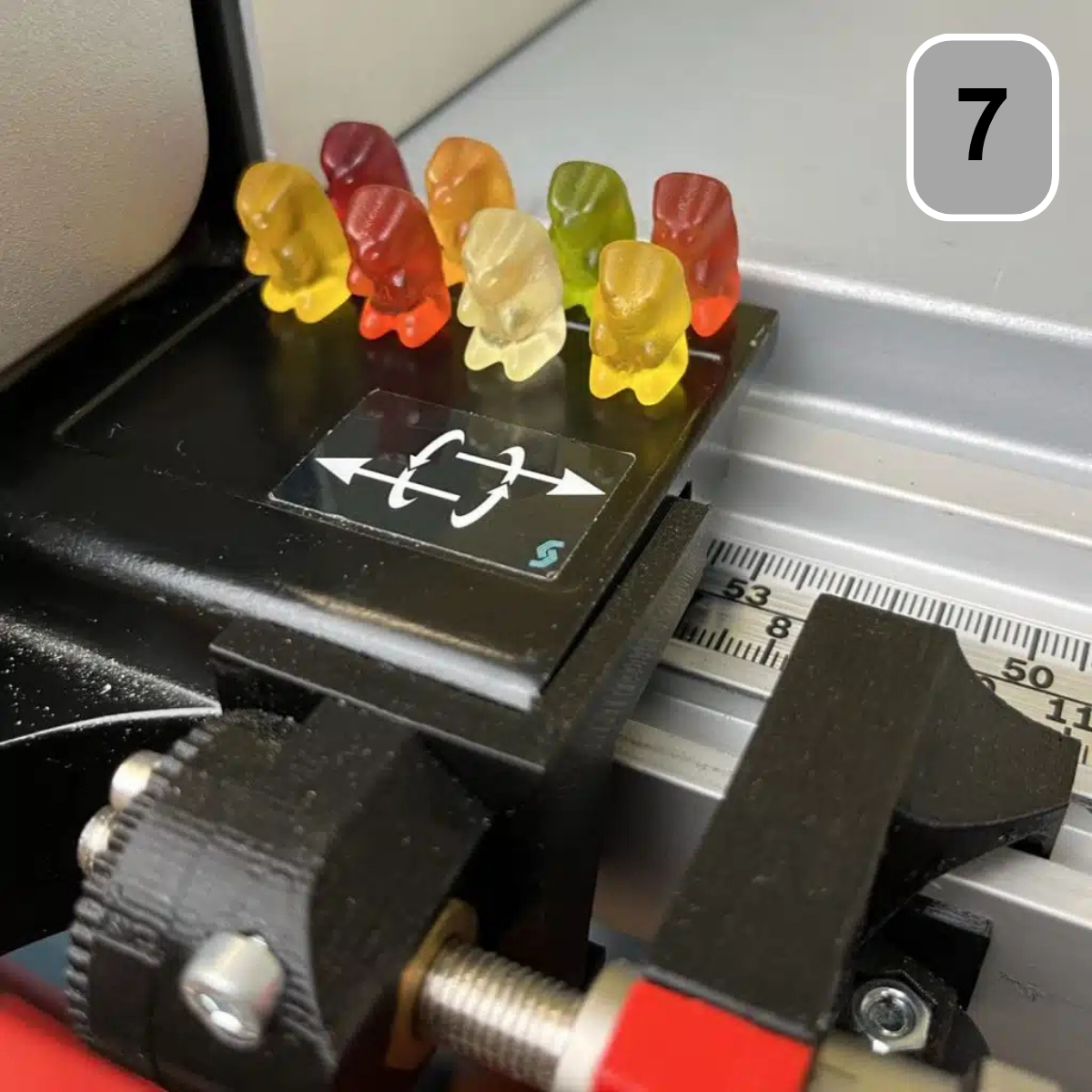

Super, du hast es geschafft! Als Belohnung warten Gummibärchen auf dich. Lass es dir schmecken!
