Pojezdové kolejnice Bosch Gts 10xc
Montážní návod
Máte problémy s nepřesným posuvným vozíkem? Naše sada přesných posuvných vozíků je řešením! S přesnými
Nastavitelné lišty bez vůle a snadné přizpůsobení stávajícím hliníkovým profilům zajišťují maximální přesnost řezů. Instalace je díky snadno srozumitelnému návodu k montáži krok za krokem bezproblémová.
Světlo
- Imbusové klíče 1,5 mm a 4 mm
- Šroubovák PH2

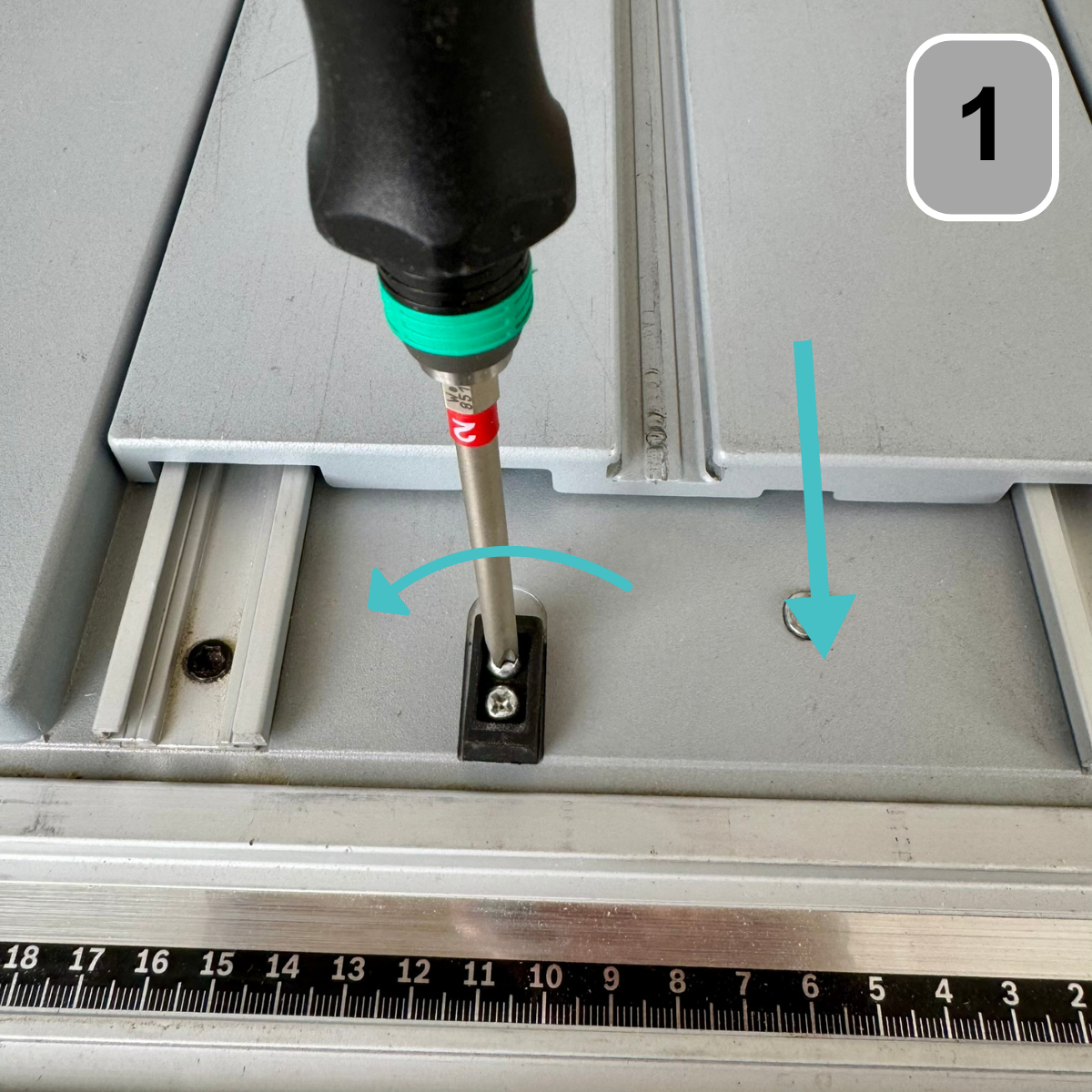

Krok 1: Přípravné práce
Odstraňte zarážku z posuvného vozíku a poté integrovaný posuvný vozík zcela vytáhněte.

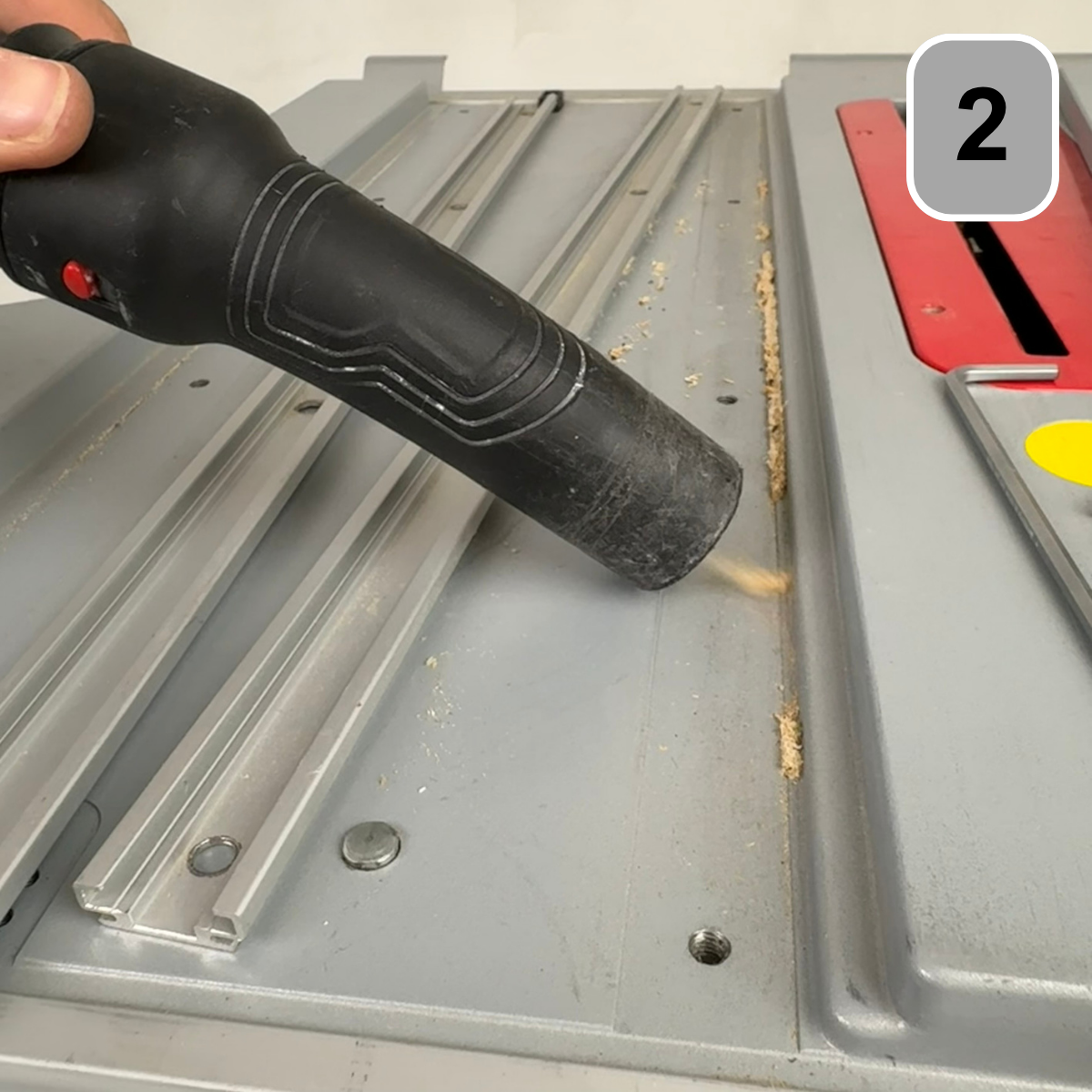

Krok 2: Přípravné práce
Povolte osm šroubů a odstraňte oba hliníkové profily, ve kterých
Posuvný vozík se vysune. Kolejnice a stůl důkladně očistěte od pilin vysáváním povrchů.

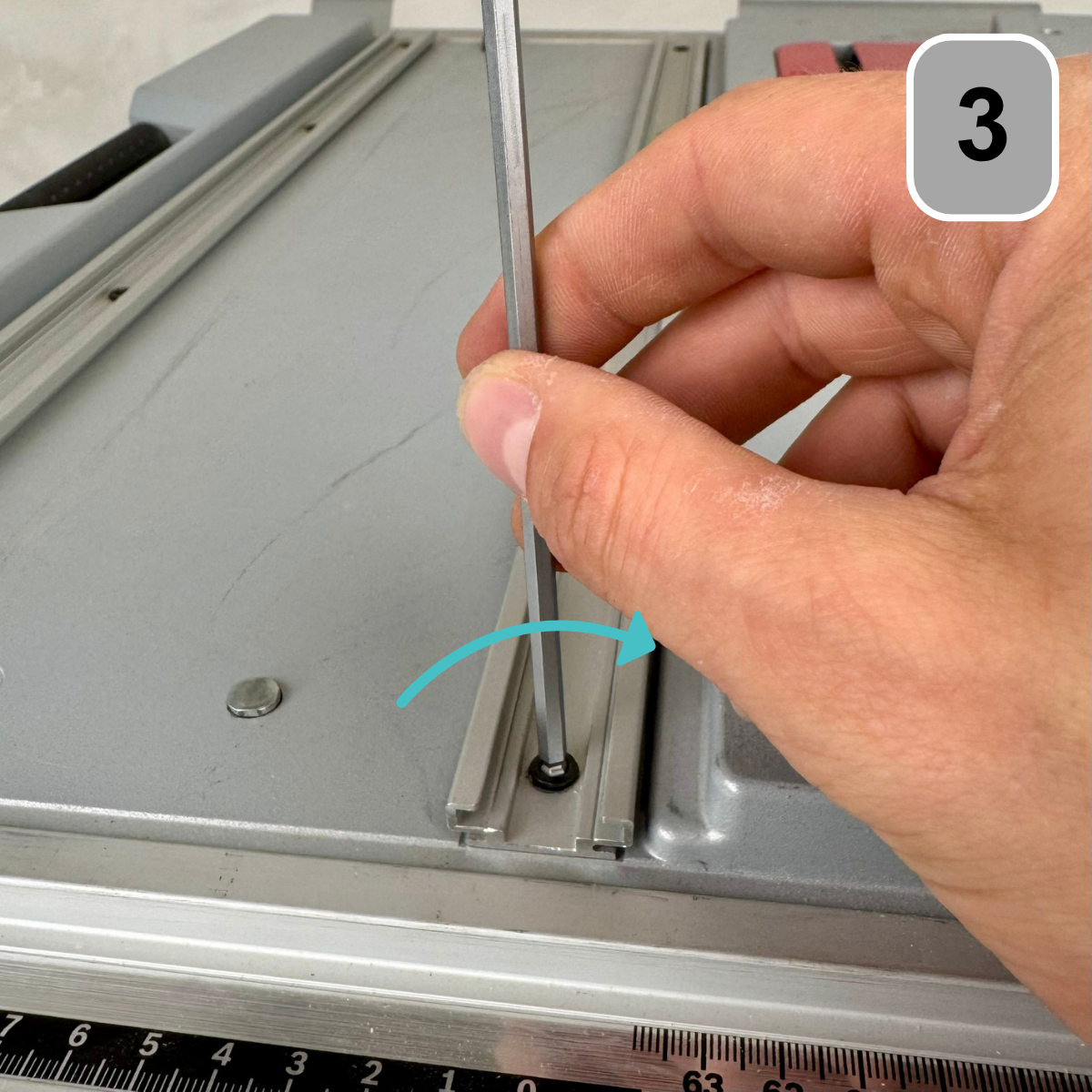

Krok 3: Přípravné práce
Znovu sestavte hliníkové profily, ale šrouby prozatím nechte volné.

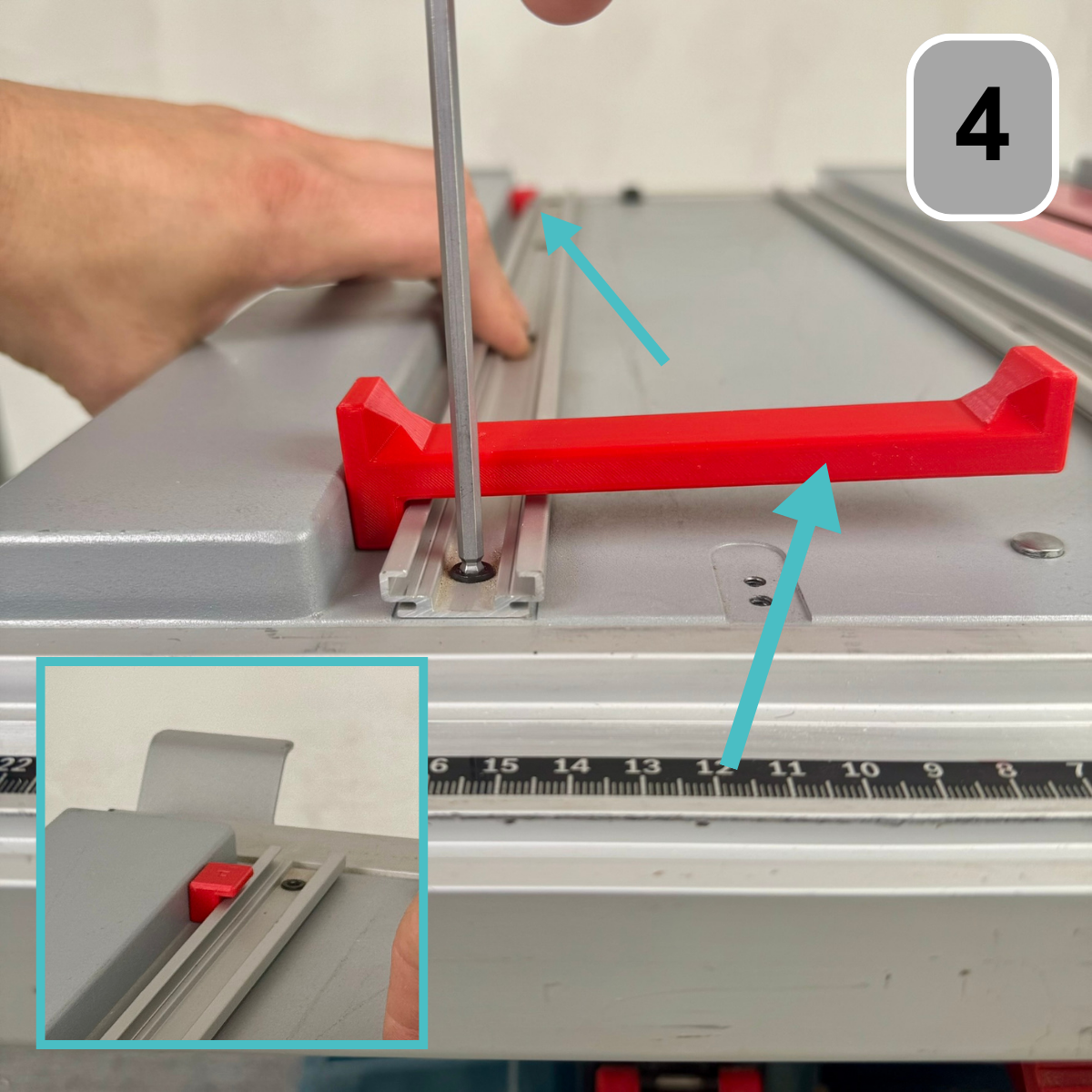

Krok 4: Vyrovnání profilů na pile
Vložte montážní zařízení podle obrázku, stranou s číslem „2“ nahoru a stranou s číslem „1“ dolů. Zadní blok musí být také vložen podle obrázku.

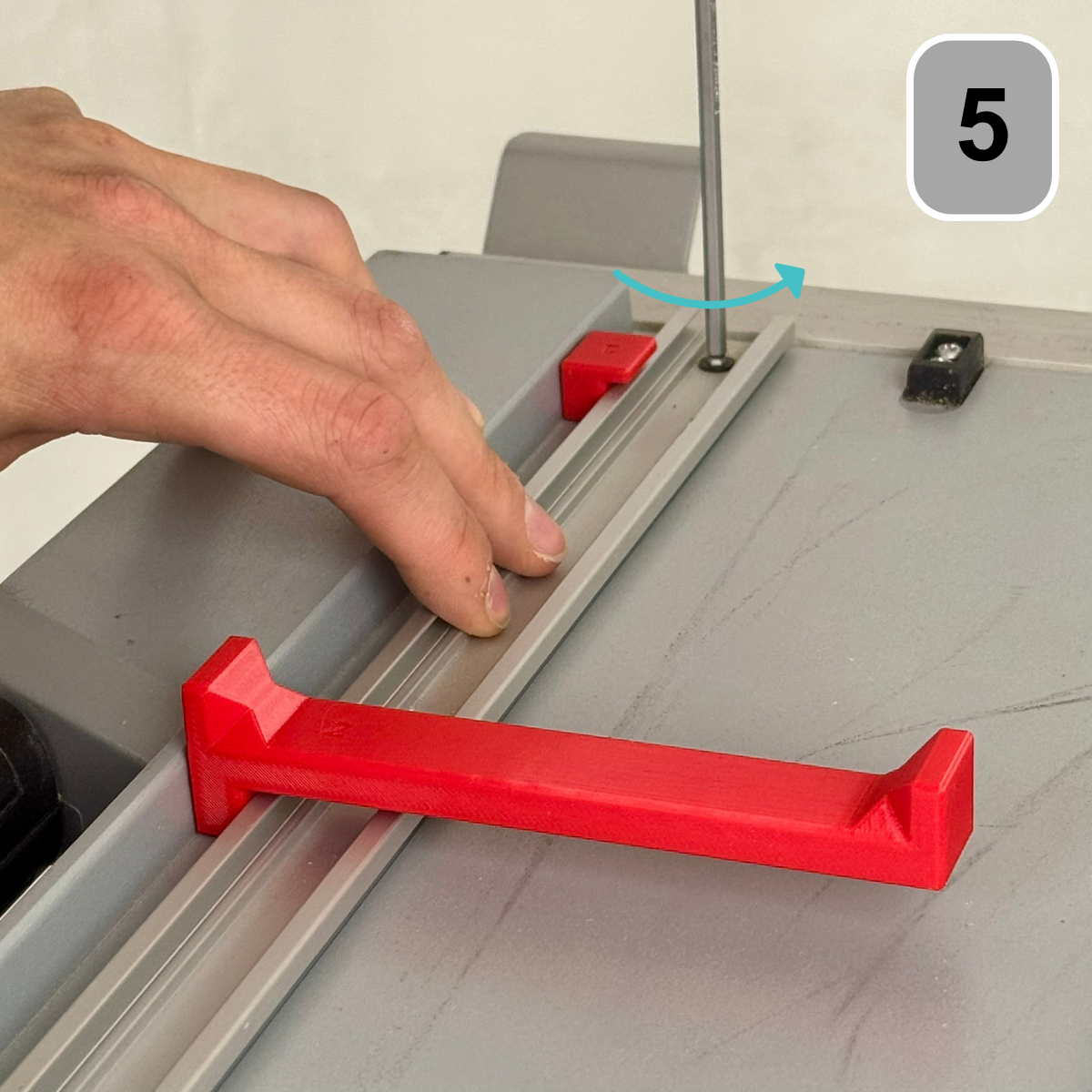

Krok 5: Vyrovnání profilů na pile
Šrouby levé lišty postupně utahujte rukou a zároveň mírně tlačte zleva proti distančním podložkám.
Jakmile jsou všechny šrouby utažené rukou, utahujte je jeden po druhém, abyste dosáhli co nejrovnoběžnějšího výsledku.

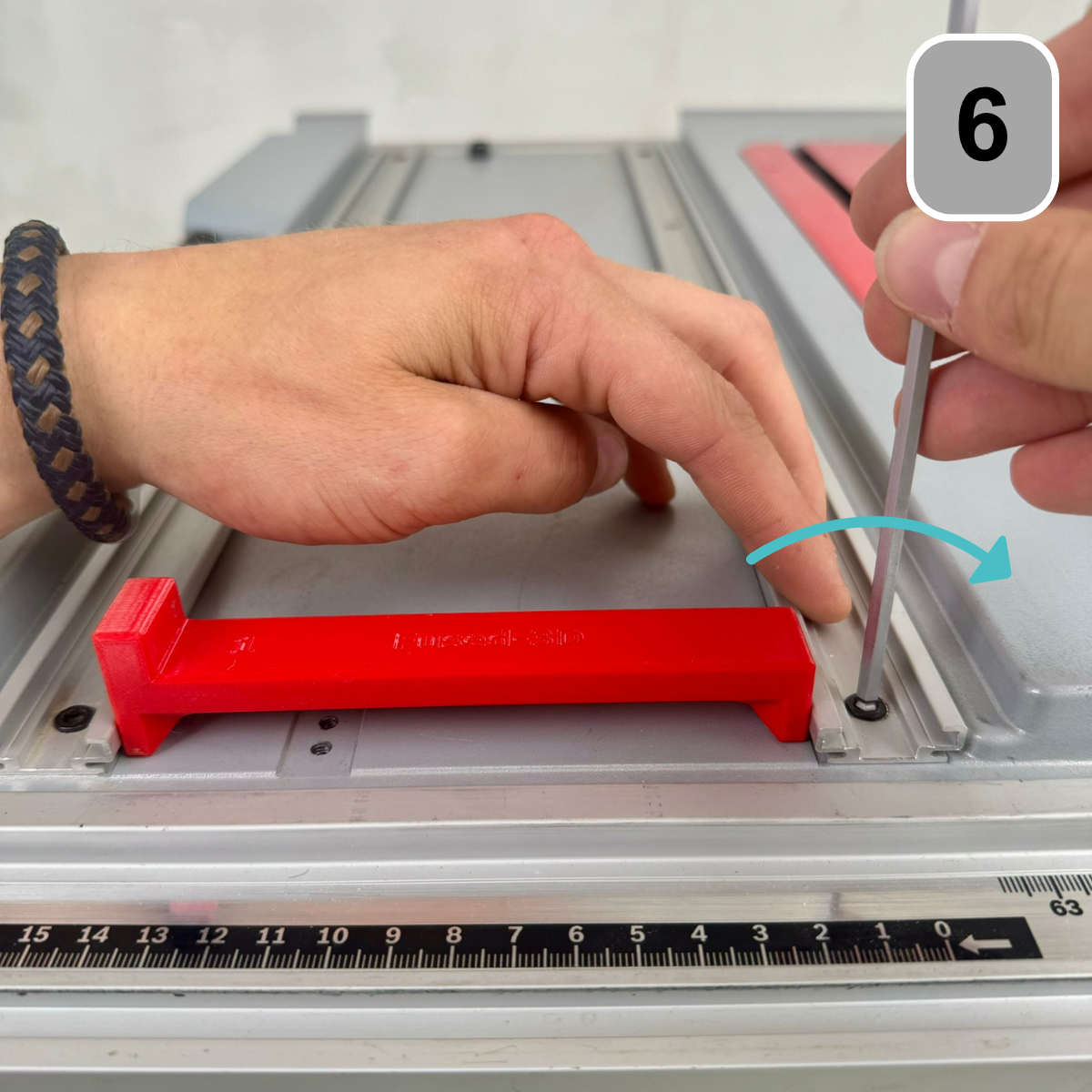

Krok 6: Vyrovnání profilů na pile
Nyní použijte montážní přípravek k připevnění pravé lišty. Otočte přípravek tak, aby strana označená „1“ směřovala nahoru. Utahujte šrouby ručně, jeden po druhém, a zároveň umisťujte montážní přípravek do úrovně utahovaného šroubu. Jemně přitlačte hliníkový profil k přípravku. Jakmile jsou všechny šrouby ručně utažené, znovu je pomocí montážního přípravku zcela utáhněte.

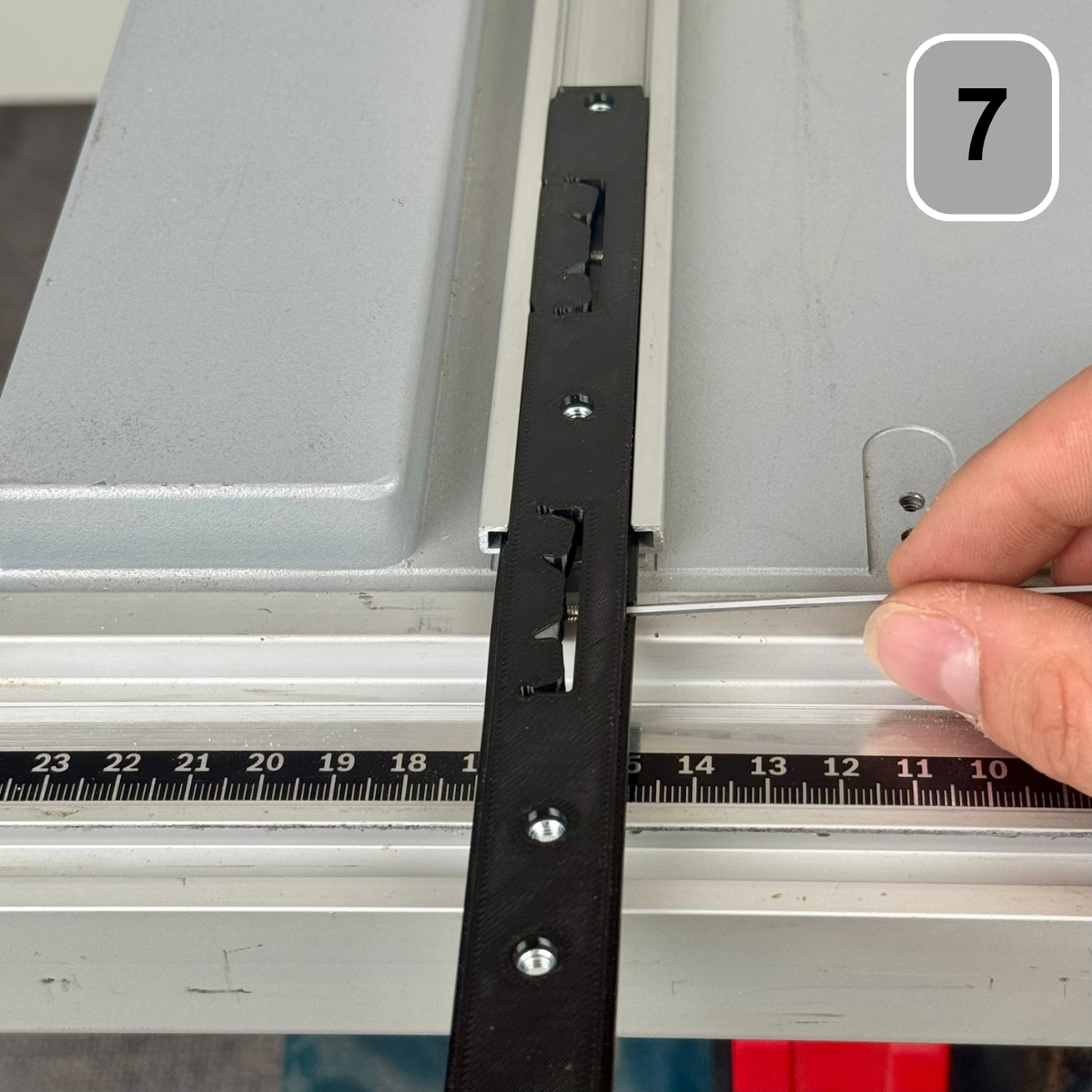

Krok 7: Připevněte a upravte kolejnice
Upravte kolejnice posuvného vozíku tak, aby se eliminovala vůle. Posuňte
Postupně zasouvejte lištu do hliníkového profilu a pomocí imbusového klíče 1,5 mm zašroubujte závitový čep, dokud nezmizí vůle. Tento postup opakujte ve všech čtyřech bodech podél lišty, dokud se nebude plynule pohybovat v profilu. Tento krok proveďte pro obě lišty (pravou i levou).

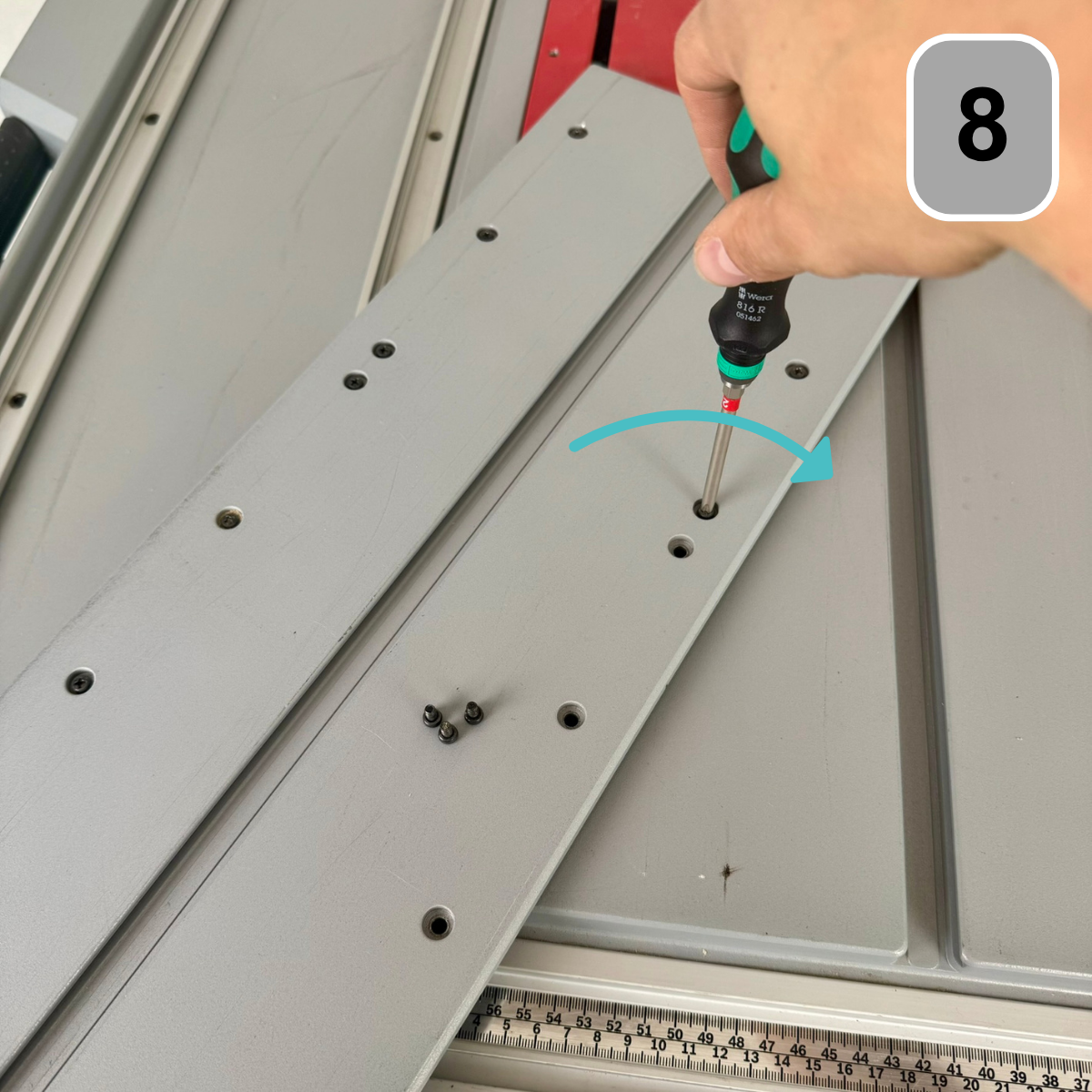

Krok 8: Připevněte a upravte kolejnice
Jakmile jsou kolejnice nastaveny tak, aby se eliminovala vůle, odstraňte původní kolejnice odšroubováním černých šroubů. Tyto šrouby použijte k montáži nových kolejnic. Doporučuje se namontovat kolejnice posuvného stolu tak, aby 1,5mm výstupek stavěcích šroubů směřoval k pilovému kotouči.
umožňuje následné seřízení kolejnic během instalace.

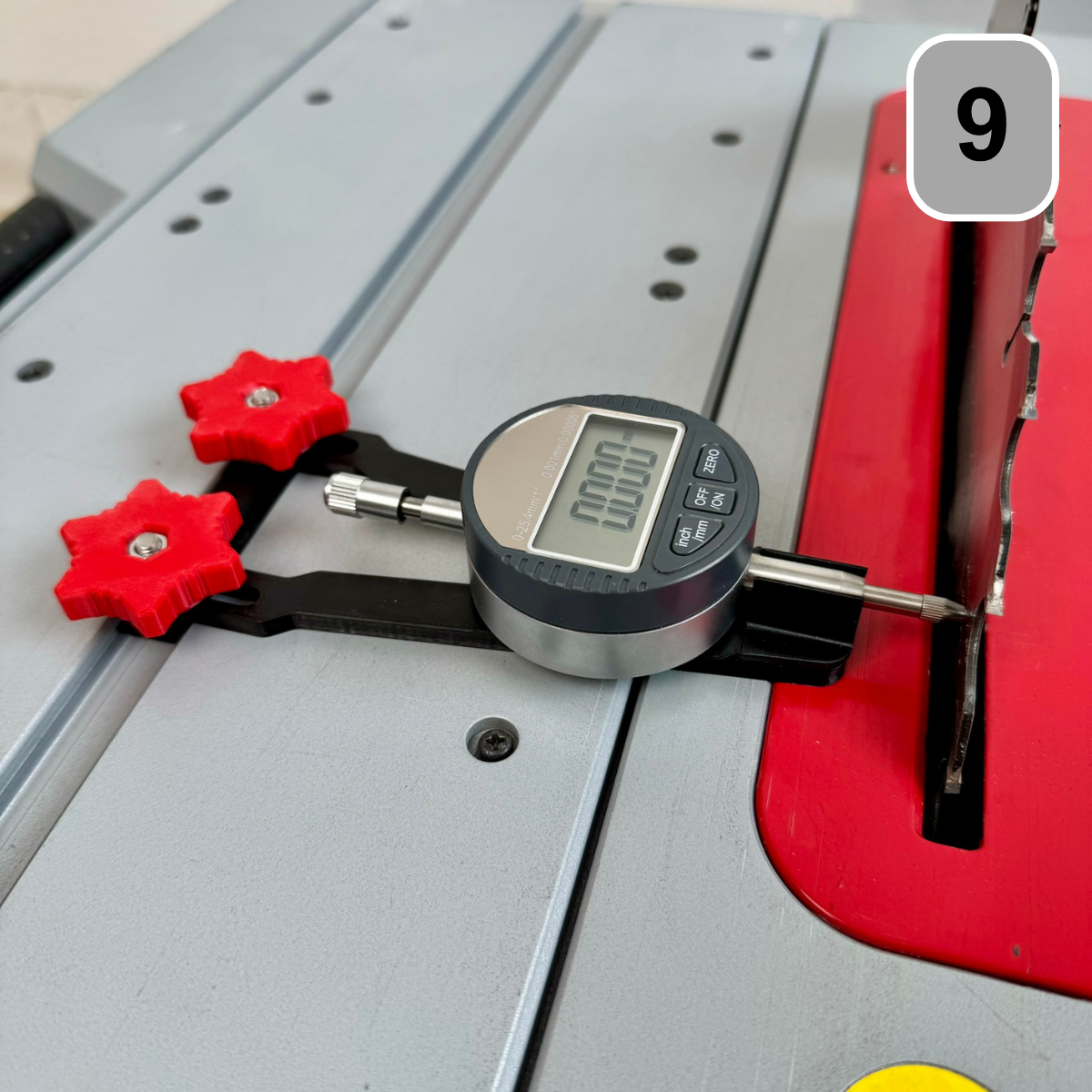

Krok 9: Připevněte a upravte kolejnice
Zasuňte posuvný vozík zpět do stolu pily a utáhněte černé šrouby. Aby se posuvný vozík pohyboval rovnoběžně s pilovým kotoučem, doporučuje se použití vhodného držáku úchylkoměru. Držák úchylkoměru pro Bosch GTS 10 XC.
Krok 10: Dokončení
Nakonec znovu vložte zátku, která byla odstraněna v prvním kroku.
Krok 11: Odměna
Skvělá práce, zvládli jste to! Jako odměna na vás čekají gumoví medvídci. Užijte si to!
